Инженерные коммуникации в доме 8 класс технология презентация: Презентация по Технологии на тему «Инженерные коммуникации в доме»(8 класс)

ОпубликованоАвторalexxlab

Презентация: Инженерные коммуникации» 8 класс

Инженерные коммуникации в доме

Жилой дом – это архитектурное сооружение, которое удовлетворяет естественной потребности человека в свете и тепле, воздухе и воде, защите и отдыхе.

Дом создает условия работы, общения и развлечений.

Инженерные коммуникации — совокупность устройств, приборов и оборудования, которые обеспечивают комфортные условия жизнедеятельности человека.

Основные составляющие ИК в доме:

  • Отопление
  • Электропроводка
  • Газоснабжение
  • Кондиционирование и вентиляция
  • Информационные коммуникации
  • Системы безопасности
  • Водопровод
  • Канализация

Отопление

Одной из первых инженерных задач, которую удалось решить человеку, было отопление.

В настоящее время в городах налажены системы центрального отопления . Чтобы поднять воду на верхние этажи используются специальные насосы, создающие высокое давление, поэтому элементы ЦО изготовляют из прочных материалов (стали, чугуна, современных сплавов алюминия, полимеров).

При прорыве водопроводной системы горячая вода в считанные секунды наносит помещению урон….

Чугунные радиаторы

Стальные радиаторы

+ Высокая теплоотдача,

стойкость к коррозии,

— Вес, нужна покраска

+ Легкие, любой дизайн

— Только для ванных комнат

Алюминиевые радиаторы

Биметаллическиерадиаторы

Сталь

+ Алюминий

Медь

+

Алюминий

+ Дешевые

— Склонные к коррозии

+ Идеальный вариант по всем параметрам

— Цена

Ваши действия при обнаружении капель, коррозии в системе ЦО?

Вызвать

— слесаря –сантехника из ЖКО (домоуправления) или вызвать аварийную службу.

Электропроводка

Одна из важнейших систем инженерных коммуникаций, поскольку в доме всегда есть электроприборы.

И здесь есть свои правила безопасности….

О которых забывать нельзя.

Электротехнические работы лучше

доверять профессионалу –

Электромонтеру !

Правила штробления стен под электропроводку: 1. Штробы делаются либо горизонтально, либо вертикально. Штробы под произвольным углом (по диагонали) строго запрещены. 2. Штробы под потолком выполняются на расстоянии 150-400 (мм) от него.

3. Штробы выполняются на расстоянии 100 (мм) от углов стен, оконных и дверных проемов. Штроба, выполненная параллельно газопроводу, должна находиться на расстоянии 400 (мм) от него. 5. Глубина и ширина штробы не должна превышать 25 (мм). 6. Запрещено штробить несущие стены, балки и колонны.

Основная цель штробления

– спрятать все коммуникации

(кабели, провода и трубы).

То есть, речь здесь идет исключительно о скрытой электропроводке.

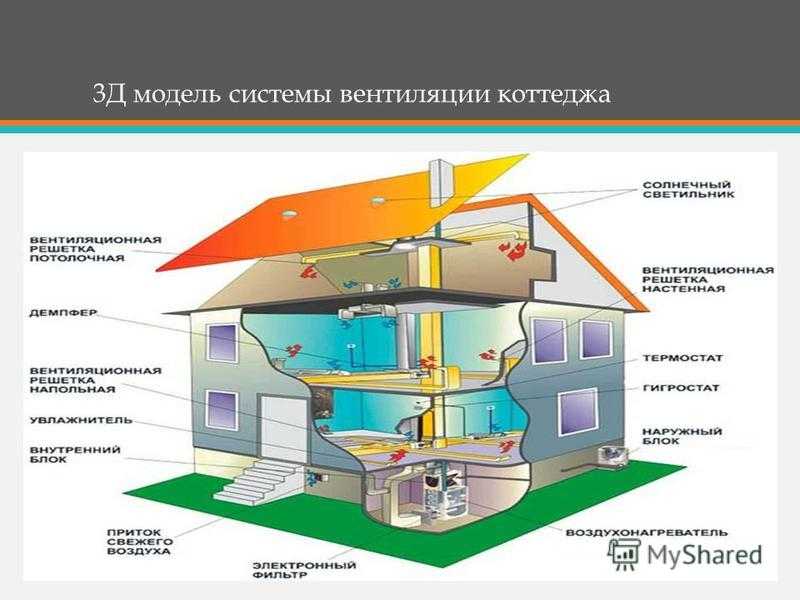

Вентиляция

В большинстве случаев воздух в современных квартирах проникает через форточки или другие зазоры в окнах и дверей

а удаляется через вытяжные решетки на кухне и в санузлах в вентиляционную шахту.

Чтобы воздух в квартирах не ухудшался нужно следить за чистотой решеток и не перекрывать их мебелью и другими предметами.

Информационные коммуникации:

  • Телефонные линии
  • Телевизионный кабель
  • Оптоволоконный кабель
  • Спутниковое телевидение

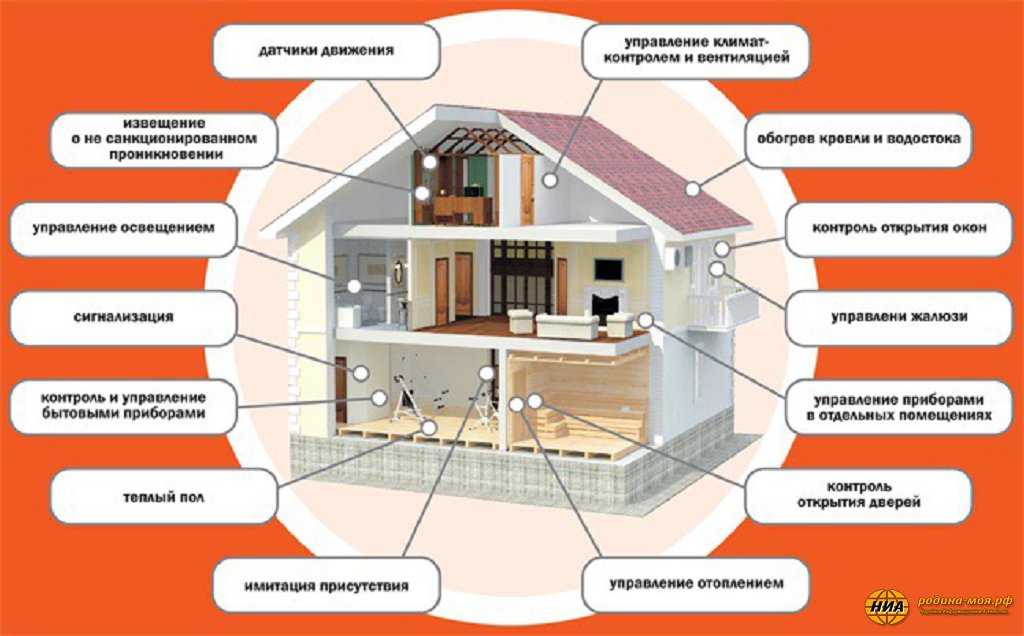

Системы безопасности:

  • Охранная сигнализация
  • Домофон
  • Пожарная сигнализация
  • Имитация

присутствия

человека

Водопровод

Современный водопровод представляет из себя сложный комплекс технических сооружений. В состав его входят: насосная станция, станция очистки воды, водопроводная сеть, фильтры, водомерные узлы, а также водоразборная смесительная , запорная и регулировочная аппаратура.

Для монтажа водопровода обычно используют трубы с цинковым покрытием или из пропилена армированного металлом.

Кроме этого в современных квартирах устанавливают индивидуальные водомеры (счетчики).

Пройдя водомер, через разветлители и трубы вода поступает к смесителям воды.

Они имеют различную конструкцию:

Двухвентильный кран

Однорыжачный смеситель с шаровыми или керамическими устройствами

Электронные смесители

Канализация

Использование водопровода в современных домах невозможно без канализации .

Современные очистные сооружения обеспечивают полную биологическую очистку воды по технологической схеме.

Некоторые станции имеют сооружения доочистки воды, которую затем используют промышленные предприятия.

Типичные неисправности канализации:

Все знают, что под каждой раковиной, ванной и унитазом есть сливная изогнутая труба. Когда вода из мойки стекает вниз она сначала поднимается наверх и уже потом сливается в канализацию. Эта конструкция называется

сифон .

Он выполняет функцию затвора и не дает неприятным запахам проникать в квартиру.

Именно сифон наиболее подвержен к засору . Разобрав его с помощью специальных инструментов можно его вычистить и снова собрать, иногда засор помогает устранить использование вантуза.

Инструменты для сантехнических работ:

Устранение засора путем разбора сифона

Тросик

Разводные ключи

Шведский ключ

Очистные сооружения

Бассейны канализования

Труба, из которой мощной струей льется содержимое канализационного коллектора.

Вода, разбавленной мылом и шампунем, уличной грязью, промышленными отходами, остатками еды, а также результатами переваривания этой еды (все это попадает в канализацию, а потом — на очистные сооружения) предстоит пройти долгий и тернистый путь перед тем, как она снова вернется в реку.

Достигнув самого дна коллектора (дно как раз находится на территории очистных сооружений) вода мощными насосами поднимается почти на 20-метровую высоту. Это нужно для того, чтобы грязная вода проходила этапы очистки под действием силы тяжести, с минимальным привлечением насосного оборудования.

Первый этап очистки — решетки, на которых остается крупный и не очень мусор — всякие тряпки, грязные носки, утопленные котята, потерянные мобильные телефоны и прочие бумажники с документами. Большая часть собранного отправляется прямиком на свалку, но самые любопытные находки остаются в импровизированном музее.

Принесенное водой

Песколовки. Первичные отстойники.

Субъективный контроль качества очистки

ВОДЫ

Субъективный контроль качества очистки

ВОЗДУХА

Немного истории:

В Средние века обеспеченность водой населения в Европе, России и других регионов мира значительно отставала от уровня Древнего Рима.

Однако централизованное водоснабжение на Руси возникло раньше , чем в Европе.

Первый водопровод был создан в Великом Новгороде в конце XI- начале XII в.

Для его изготовление использовали сосновые бревна, которые распиливали вдоль, выдалбливали середину и соединяли вновь, используя в качестве изоляционного материала бересту. Такой водопровод считался экологически чистым в отличие от Римского, где для труб использовали свинец, вызывавший онкологические заболевания у населения.

Проверочная работа

  • Что такое инженерные коммуникации?
  • Основные составляющие ИК?

3. Перечислите виды радиаторов и их свойства.

4. Что такое адоранты?

5.Ваши действия при обнаружении протечек в системе центрального отопления.

6. Что такое штроба?

7.Что относится к системам безопасности в доме?

Вопросы

  • Что такое источник электрической энергии?
  • Перечислить источники эл.энергии.

3. Что такое проводники? Примеры.

4. Что такое изоляторы? Примеры.

5. Сила тока?

6. Что такое постоянный ток?

7. Что такое приемник эл.тока? Примеры.

Домашнее задание:

  • Что такое электрический ток?
  • Приведите примеры практического применения использования тлеющего и дугового разрядов.

Технология 8 класс мальчики 14.04.2020-Вторник | План-конспект урока по технологии (8 класс):

Слайд 1

Ремонт элементов систем водоснабжения и канализации «Простейший ремонт элементов систем водоснабжения и канализации». 8 класс

Слайд 2

Общие сведения о системе водоснабжения и канализации Водоснабжение — это система мер по обеспечению населения и промышлен-ных предприятий водой, а именно получение воды из природных источни-ков, ее очистка, транспортировка и подача потребителям.

Слайд 3

Общие сведения о системе водоснабжения и канализации Посредством канализации осущест-вляется прием сточных вод в местах образования и подача их к очистным сооружениям.

Слайд 4

Основные элементы системы водоснабжения и канализации трубы (водопроводные и канализационные), шланги, вентили (краны), смесители, раковина, ванна, душ, унитаз и сливной бачок, фильтры и отстойники, сифоны и т. п. Перечисленные элементы называются санитарно-технической арматурой.

Слайд 5

Примерное устройство квартирной водопроводной и канализационной сетей

Слайд 6

Канализационные сети

Слайд 7

Водопроводные и канализационные трубы изготавливают из металла, пластика и металлопластика . Счетчики холодной и горячей воды

Слайд 8

Санитарно-техническая арматура Элементы водоснабжения и канализации: Водопроводные и канализационные трубы. Соединительные детали. Раковины, ванны,душевые. Унитазы и сливные бачки. Вентели, краны. Смесители. Шланги. Счетчики холодной и горячей воды. Фильтры.

Слайд 9

Водопроводный кран Древний Рим более двух тысяч лет назад представлял собой бронзовую втулку, которая имела прорезь. Пластина, вставляемая в нее, перекрывала подачу воды.

Слайд 10

Джозеф Брам

Слайд 11

Водопроводный кран -это санитарно-техническое устройство для подачи горячей или холодной воды

Слайд 12

Водопроводный кран В 1783 году началось производство водопроводного крана с винтовым механизмом

Слайд 13

Устройство вентильной головки

Слайд 14

Материал Металлические детали смесителя – латунь, бронза Маховички – пластмасса, металл Уплотнительные прокладки – резина, кожа.

Слайд 15

Уильям Томсон создаёт смеситель

Слайд 16

Смеситель -это санитарно- техническое устройство для смешивания и подачи горячей, холодной или смешанной воды

Слайд 17

Смесители по функциональному назначению Для умывальника Для ванны Для мойки Для душа Для биде

Слайд 18

Смесители по конструкции Однорычажный С двумя маховиками Термостатический Многокомпонентный Сенсорный

Слайд 19

Водопроводный смеситель однорычажный Алекс Манукян

Слайд 20

Водопроводный смеситель однорычажный В основе конструкции выступает металлический шар, который находится в корпусе гильзы .

Слайд 21

Критерии, которым должен соответствовать смеситель (при покупке) Смеситель должен: соответствовать интерьеру ванной комнаты; быть недорогим, надежным и удобным в пользовании.

Слайд 22

Виды неисправности смесителей Утечка воды через излив смесителя

Слайд 23

Утечка воды в месте соединения излива с корпусом

Слайд 24

Утечка воды из вентильной головки

Слайд 25

Замена катриджа однорычажного смесителя Горячая и холодная вода попадая из магистралей водопровода в картридж проходит через отверстия в керамических вставках, на выходе из картриджа она смешивается и далее, через излив и аэратор поступает наружу.

Слайд 26

Внутри корпуса находится шток на который одевается ручка смесителя, нижней своей частью шток вставляется в держатель верхнего керамического диска.

Слайд 27

Картриджи отличаются друг от друга 1) Диаметром, так диаметр 40 мм будет маркироваться как d40 (самый распространенный диаметр 35мм. и 40мм. ) 2) Посадочной частью (при покупке лучше иметь образец старого) 3) Иногда длинной штока

Слайд 28

Верхний диск приводится в движение штоком, он может вращаться и смещаться, нижний диск закреплен неподвижно, он фиксируется в нижней части корпуса картриджа.

Слайд 29

Прежде чем приступить к замене картриджа, необходимо перекрыть подачу горячей и холодной воды, перекрыв стояки водопровода. Проверяем, открыв кран, что мы все сделали правильно, и вода перекрыта.

Слайд 30

В передней части рычага смесителя, есть декоративная заглушка, поддев, снимаем ее, и откручиваем стопорный винт рукоятки.

Слайд 31

Если есть защитный чехол, снимаем его, под чехлом располагается гайка прижимающая картридж к корпусу смесителя, откручиваем ее при помощи плоскогубцев с длинными носами.

Слайд 32

Вынимаем старый картридж и ставим на его место новый, проверяя правильное совмещение отверстий смесителя и картриджа. Картридж должен встать на свое место без особых усилий.

Слайд 33

Одеваем гайку и затягиваем ее. Одеваем защитный чехол и устанавливаем ручку крана на шток картриджа. Затягиваем стопорный винт и вставляем пластиковую заглушку.

Слайд 34

Вывод: Необходимо заменить уплотнительную прокладку клапана вентильной головки (самостоятельно), или вызвать слесаря по ремонту санитарно-технической арматуры.

Слайд 35

Вопросы для проверки знаний Почему водопроводные и канализационные трубы изготовляют из пластика и металлопластика? В чем отличие водопроводного крана от смесителя? Назовите виды смесители по конструкции? Назовите 5 видов смесителей по функциональному назначению?
