Почему и планшет и телефон реагируют ТОЛЬКО на прикосновения пальца и ничего более?

Это чужой компьютер Забыли пароль?

  1. Главная
  2. Компьютеры, Интернет, Связь
  3. Железо, Комплектующие
  4. Закрытый вопрос
  1. Железо, Комплектующие
  2. Закрытый вопрос
  • Бизнес, Финансы
  • Города и Страны
  • Досуг, Развлечения
  • Животные, Растения
  • Здоровье, Красота, Медицина
  • Знакомства, Любовь, Отношения
  • Искусство и Культура
  • Компьютеры, Интернет, Связь
    • Веб-дизайн, Верстка
    • Железо, Комплектующие
    • Интернет
    • Компьютерные и Видео игры
    • Компьютерный дизайн
    • Программирование
    • Программное обеспечение
    • Прочее компьютерное
  • Кулинария, Рецепты
  • Лингвистика
  • Наука и Техника
  • Образование
  • Общество, Политика, СМИ
  • Отдельная Категория
  • Прочее
  • Путешествия, Туризм
  • Работа, Карьера
  • Семья, Дом, Дети
  • Спорт
  • Стиль, Мода, Звезды
  • Товары и Услуги
  • Транспорт
  • Философия, Психология
  • Фотография, Видеосъемка
  • Юридическая консультация

Юмор

Закрыт 8 лет

-☭ ᗩNθNᎽMᙀθS ☭-

Мудрец (22499)

Стилус от кпк не воспринимает, в перчатках тоже нажимать бесполезно.

Что за фигня такая?

#прикосновение

Мы платим до 300 руб за каждую тысячу уникальных поисковых переходов на Ваш вопрос или ответ Подробнее

ЛУЧШИЙ ОТВЕТ ИЗ 5

Пользователь удален по п.3.9 ПС

Гроссмейстер (6468)

Потому, что там сенсор реагирует не на тепло как сказали выше, а на прикосновение ТОКОПРОВОДЯЩИХ предметов, также будет реагировать этот сенсор на черную резину от пультов от телевизора если разобрать оные, и также на минус батарейки.

ЛО повторно?

ЕЩЕ ОТВЕТЫ

Вы мне всё-равно не поверите

Наставник (38192)

Тепло им нужно.

КампАс

Верховный Наставник (102293)

Я сейчас носом ткнул- работает… 🙂
Ну если не пальцем то попробуй еще чем нибудь.

.. тыж мужик… 🙂

P.S.

и у меня ногтем работает…

Медвед искусанный

Гроссмейстер (7450)

В планшете и телефоне емкостной сенсор, определяет разницу распределения заряда на участках кожи. А в старых кпк был резистивный сенсор, реагировал на всё подряд.

꧁*** 𝓑𝓪𝓟𝓮𝓟𝓴𝓪 ***꧂

Верховный Наставник (145061)

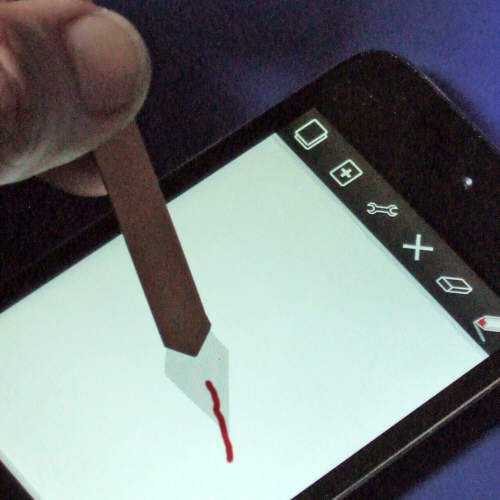

это у Вас ёмкостный экран, а который реагирует на любой предмет называют резистивным….тут нужен специальный стилус для ёмкостного экрана проводящий ток…можно например сделать такой стилус самому,вырезать резинку с кнопки пульта ДУ замыкающую контакт на плате , и наклеить на стилус(на кончик)
…ведь ёмкостный экран срабатывает т пальца,а палец проводник тока,поэтому и нужен такой же проводник…

ПОХОЖИЕ ВОПРОСЫ

Почему рассказы о свободе слова в США это только рассказы и ничего более?

Если дышать на пальцы, то дисплей телефона даже начинает реагировать на прикосновение. А так — нет.

Странно, пытаешь убедить себя, что не чувствуешь ничего к мужчине, тем более не любишь, тогда я не понимаю, почему секс с ним лечит душу и окрыляет тела, и почему чувствуешь нежность к нему, если он только для эксперимента и познания секса?

Поцелуи уже ничто…прикосновения тем более!?Умеешь целовать в Душу? )

Почему-то когда вынимаю недавно поставленный дополнительный хард с виндой, то на старом харде глючно запускается винда на экране только обои и табличка дежурная, и больше ничего не появляется.

Неужели Праздник — это только пьянство и более ничего?

нет ничего красноречивее безмолвных прикосновений??

«Нет ни сна, ни пробужденья — Только шорохи вокруг, Только жжeт прикосновенье Бледных пальцев нервных рук.»?)

а твой телефон реагирует на твои прикосновения?))

лан. .продолжаем))ПОчему или для чего человек поучает другого человека такими словами:»Ах,если бы ты только пережил(а) тО.что я пережил(а)!»….можно подумать никто больше ничего не переживал в этой жизни?

Как выбрать сенсорный монитор и тип экрана для интерактивных киосков, POS-систем, рекламы

Например, Сенсорный моноблок 22″ TC22B2

Управлять устройствами с помощью прикосновений к экрану намного удобнее и быстрее, чем посредством мыши и клавиатуры. Отсутствие лишней периферии и наличие удобного, интуитивно понятного интерфейса делает сенсорные мониторы и киоски все более популярными в торговле и сфере обслуживания. Но что конкретно выбрать для работы?

Немного о рынке сенсорных мониторов

Рынок сенсорных мониторов для торговли четко сегментирован: это POS-моноблоки (10, 15 и 22 дюйма) и интерактивные панели для размещения в местах общественного доступа (настольные, настенные и встраиваемые). Цены, спрос и объемы продаж в этих категориях сильно разнятся. Тенденции также различные. Для POS-систем — это постоянное модернизация дизайна и функций. Для интерактивных панелей – стремление производителей свести к минимуму толщину корпуса и предложить минимально возможную цену (к примеру, 17 — 19-дюймовые мониторы для встраивания в устройства самообслуживания – модель, пользующаяся наибольшим спросом). Еще один тренд — укрупнение. Становятся популярны модели с диагональю от 21 дюйма и более. 42-х и 55-дюймовые сенсорные мониторы постепенно вытесняют модели малых диагоналей. «С 2005 года реализации интерактивных дисплеев и киосков увеличились приблизительно на 50%. Выделить отдельную модель — лидера продаж очень трудно. Из мониторов наиболее востребованными оказались те, которые имеют возможность встраивания навесного считывателя магнитных карт», – говорит Владимир Павлов из «ККС».

Так сложилось, что в ритейле используются преимущественно модульные POS с клавиатурой, а в секторе HoReCa популярнее моноблочные системы, управляемые с помощью touch screen дисплеев. Обусловлено это тем, что «сенсорный» вариант более компактен и легко помещается, скажем, за барной стойкой. Отсутствие клавиатуры означает, что она не будет запачкана едой или залита напитками (конечно, можно воспользоваться специально защищенной клавиатурой, но подобный вариант не всегда удобен и зачастую только повышает стоимость всей POS-системы). Еще одно преимущество сенсорных дисплеев перед обычными – в том, что они позволяют сократить время обслуживания клиента: оператору на кассе не нужно делать лишних движений (браться за мышь, наводить курсор в нужное место на экране, тратить секунды на поиск клавиши и т.д.). Кассир попросту нажимает пальцем на символ или надпись, высвечиваемую на дисплее, и сразу же видит результат своих действий. Интерфейс «безклавиатурных» мониторов» понятен и прост: все необходимые позиции отображаются на дисплее – идеальное решение для предприятий торговли и сервиса, когда имеется ограниченное число товарных позиций, а объемы продаж велики. Исчерпывающая наглядность важна не только кассиру или официанту, но и покупателю.

Интуитивно понятные интерфейсы разрабатываются специально для сенсорных систем, поэтому пользователю очень легко работать с таким оборудованием – во всяком случае, не труднее, чем листать журнал, путеводитель или инструкцию. Несмотря на популярность сенсорного оборудования в секторе HoReCa, позиции POS-систем с традиционными мониторами и программируемой клавиатурой в ритейле довольно сильны. Это объясняется экономией: цены на устройства с touch screen все еще немного выше, чем на обычные мониторы. Однако у сенсорного POS-оборудования есть своя, довольно перспективная, ниша в ритейле. Это магазины fashion, где на эффектный внешний вид POS-систем обращают внимание все чаще.

Выбор типа сенсорного экрана

Выбор сенсорного монитора зависит от той задачи, для которой он будет использоваться. К примеру, модели с большим экраном (19 и более дюймов) удобны для ввода и просмотра информации. Они чаще всего встраиваются в стену, рекламный стенд или иной конструктив. Малоформатные мониторы (15 и менее дюймов) хороши тем, что занимают мало места и экономят пространство за тесным прилавком.

Принципиальное значение при выборе сенсорного монитора играет технология, на базе которой он изготовлен, поскольку каждая из них предполагает определенные ограничения в использовании. Различают несколько основных технологий: резистивная, емкостная, основанная на эффектах поверхностно-акустических волн (ПАВ / SAW), инфракрасная и проекционно-емкостная.

  • Резистивная технология наиболее популярна и доступна по цене, обладает высокой чувствительностью, не боится пыли и влаги. Недостатками являются невысокая яркость экрана, боязнь острых предметов и меньший по сравнению с остальными срок службы. По этим причинам резистивные экраны больше всего подходят для предприятий общественного питания и чаще всего используются именно там. А для экранов с публичным доступом лучше подходят емкостная, ПАВ и инфракрасная технологии.
  • Емкостные сенсорные панели отличаются высокой разрешающей способность, хорошим качеством изображения, малым временем отклика и надежностью. Прочные и долговечные, они применяются в сенсорных киосках и платежных терминалах, игровых и вендинговых автоматах. Недостатком емкостной технологии считается неспособность экрана реагировать ни на что кроме «голого» пальца, так в основе технологии лежит использование емкости человеческого тела для перераспределения напряжения экрана и регистрации касания (отсюда ее название – «емкостная»).
  • Экраны на базе технологии ПАВ обладают большой яркостью, хорошим разрешением и сравнительно не дороги. Но технология имеет существенный недостаток – высокая чувствительность к воздействию различных внешних факторов: температура, давление, химический состав окружающей среды и т.д. Прилепленная жвачка или наклейка, засохший комочек приводят к потере чувствительности экрана.
  • Инфракрасным экранам не страшны погода и перепады температур. Зато они крайне чувствительны к УФ (солнечному) излучению. Инфракрасные экраны самые долговечные: срок их службы не зависит от количества касаний.
  • Проекционно-емкостная — самая новая и передовая из технологий производства сенсорных экранов. Эти стекла обладают высокой чувствительностью, поддерживают режим мультитач, рассчитаны на интенсивную эксплуатацию в самых жестких условиях, отлично работают на улице, при температуре до -20°, не боятся попадания влаги и пыли. При работе через защитное стекло сохраняют функцию мультитач на 2 касания.

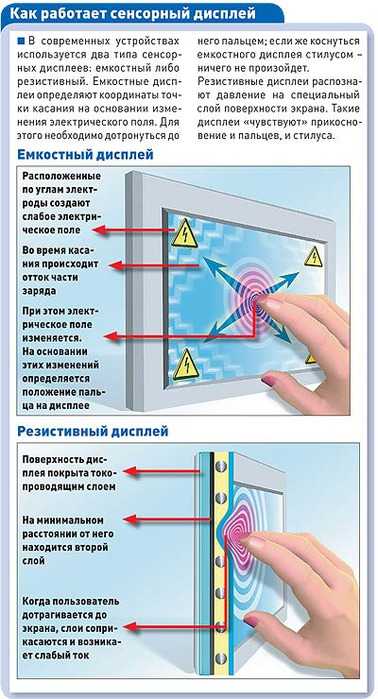

Сравнение резистивных и емкостных экранов

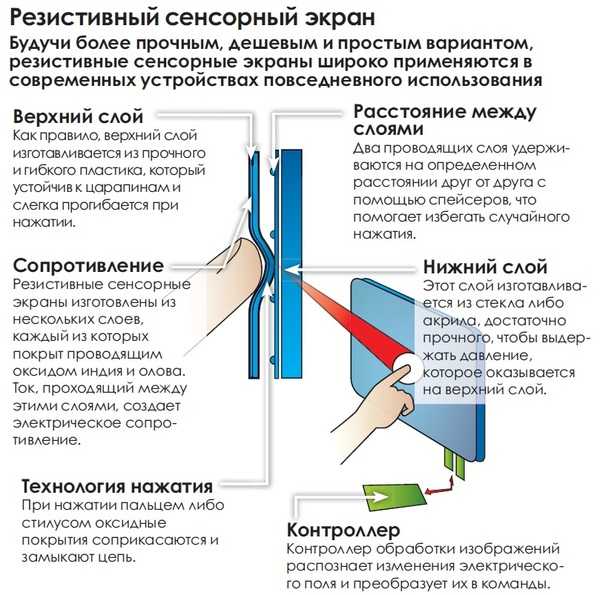

Резистивные панели делятся на два вида – изготовленные по четырех- пяти-проводной технологии. Первые выпускаются с диагональю 12 – 20 дюймов и разрешением 1024 x 1024 пикселей. Их время реакции не превышает 10 мс, для активации нужно приложить усилие в 50-120 г/кв. см. Погрешность определения координат может достигать 3 миллиметров. К недостаткам технологии можно отнести снижение на 75 — 80% мощности светового потока, излучаемого монитором. Однако это компенсируется простотой устройства, низкой ценой и малой восприимчивостью к вредным внешним воздействиям.

Пяти-проводной вариант резистивного экрана отличается большей надежностью и повышенным разрешением. Если 4-проводные экраны выдерживают около 3 млн. нажатий в одну и ту же точку, то ресурс 5-проводных устройств – до 35 млн. Разрешение же может достигать 4096 х 4096 точек. За это, правда, приходится платить, пониженной светопроницаемостью: из всех разновидностей сенсоров 5-проводная панель заметнее всех «гасит» монитор. Эти панели применяются, в основном, в промышленности, медицине и торговле. А четырех-проводные резистивные экраны нашли себе место в таких устройствах, как смартфоны и планшетные компьютеры – там, где важнее снизить стоимость устройства и обеспечить легкость восприятия информации.

В работе емкостного (электростатического) сенсорного экрана человек участвует не только «механическим», но и «электрическим» воздействием. До прикосновения экран обладает некоторым электрическим зарядом. Прикосновение пальца меняет заряд, «оттягивая» его часть к точке нажатия. Датчики экрана, расположенные по всем четырем углам, следят за течением заряда в экране, определяя координаты «утечки» электронов. Емкостные экраны отличаются высокой надежностью (в них отсутствуют гибкие мембраны) и высокой прозрачностью. Правда, они не годятся для работы стилусом или перчаткой. Нажимать на экран необходимо рукой. Зато впечатляет их надежность – до 1 млрд. нажатий в одно и то же место. Получается идеальный вариант для инфокиоска или POS-станции.

«В каждой из этих технологий есть свои отрицательные черты: резистивные модели «рвутся» (поверхность экрана портится от малейших царапин), емкостные «затираются» пальцами, инфракрасные слишком чувствительны. Как говорится, села муха – продала товар. Правда, для этого надо найти весьма сообразительную муху, способную совершить несколько последовательных нажатий. Однако гипотетически такая возможность существует. Кроме того, инфракрасные экраны любят чистоту и уход», – поясняет Виталий Панченко из компании SystemGroup.

Маркетолог компании «Сенсорные Системы» Решетников Илья считает, что наиболее важными параметрами для сенсорных LCD мониторов, помимо технологии и цены, являются интерфейс подключения (в отличие от других производителей все сенсорные мониторы производства от Elo Touch Solutions обладают универсальным контроллером RS/USB) и поддержка разных операционных систем (все мониторы Elo работают как под Windows, так и под Linux).

Директор компании TouchGames Денис Пухов: «Выбор нужной модели монитора зависит от того, в каких целях вы собираетесь ее использовать. Иногда важнее не столько его размер по диагонали, сколько способность точно и ярко отображать информацию. Решающее значение имеет технология, по которой был произведен монитор. Не стоит выбирать резистивный монитор для устройства в публичном доступе. Важной характеристикой является чувствительность пятна контакта. Здесь я бы рекомендовал выбирать модели с чувствительностью около 80 г – это как легкое касание».

Владимир Павлов, специалист отдела маркетинга фирмы «ККС»: «Параметры у сенсорных мониторов такие же, как у обычных LCD. Плюс особые свойства самой сенсорной панели: чувствительность, помехозащищенность, ударопрочность, разрешение (точность позиционирования)».

Брендовое оборудование или noname?

Сенсорные дисплеи могут предлагаться как в виде готовых устройств, которые остается лишь подключить к компьютеру, так и в виде отдельных элементов (монитор, экран, контроллер, программный драйвер, кабель), монтируемых самим покупателем. Самостоятельная сборка сенсорных мониторов — довольно распространенная практика. Профессионалы считают, что буквально каждый может заняться изготовлением такого рода оборудования. Однако слепо доверять так называемому noname не стоит. Крупные изготовители смогут предоставить клиенту более удобные формы обслуживания и расчетов, а также обеспечить техническую поддержку и послепродажное сервисное обслуживание.

Ольга Каленская, продакт-менеджер ГК «АТОЛ» по POS-периферии рассказывает: «Когда мы выбирали партнера, производящего данный вид продукции, мы особенно внимательно смотрели на такие параметры как надежность оборудования и соотношение качества и цены. В итоге из ряда различных поставщиков был выбран Posiflex. Пока ни мы, ни наши партнеры не пожалели о сделанном выборе». Владимир Павлов добавляет: «Конечно, нельзя исключать возможность приобретения клиентом так называемого noname, но в таком случае заказчик не сможет рассчитывать на высокий уровень качества и, самое главное, сервисную поддержку». При выборе настольного монитора Игорь Кондратьев, директор компании «Айком», советует обратить внимание на продукцию Elo, которая выпускает очень неплохие модели, как емкостные, так и резистивные. У мониторов продуманный конструктив (их можно вешать на стену, ставить на стол), а главное, их корпуса надежны – чем, собственно, и отличается бренд от noname.

«Ведь что такое «noname»? В большинстве случаев это, грубо говоря, обычный настольный монитор, в который «вклеивают» специальное стекло, получая touch screen, – говорит Кондратьев. – Далее внутрь прячется контроллер, подсоединяются дополнительные провода и готово. Основная беда таких мониторов в том, что изначально их конструкция не предназначена для нажатия на них. Ведь изначально предполагалось, что он просто будет стоять на столе и отображать информацию. Подставка и корпус таких дисплеев, как правило, выполнены из пластика и даже при незначительном нажатии пальцем на экран (особенно с большой диагональю), монитор начинает шататься и создается впечатление неустойчивости конструкции». В отличие от самосборных дисплеев промышленные образцы сделаны с учетом специфики использования.

Хотя у моделей самостоятельной сборки есть свои преимущества. Во-первых – их относительно низкая цена, во-вторых – возможность изготовления нестандартных дисплеев. Например, 3M Touch Systems не делает мониторы больше 17 дюймов, а между тем сейчас уже очень много запросов на большие размеры – 19, 21 дюймов и более. В компании «Сенсорные Системы» рекомендуют оборудование от Elo Touch Solutions и модели собственного производства. Elo выпускает линейку сенсорных настольных LCD-мониторов, специально предназначенных для использования в POS-системах, с различными диагоналями – от 12” до 32”. У моделей данной серии есть ряд особенностей: рабочая область экрана защищена от попадания пыли и грязи, небольшая устойчивая демонтируемая подставка, монтажные отверстия стандарта VESA. Сенсорные дисплеи Elo экономичны и надежны, имеют универсальный контроллер RS/USB, цифровое меню настройки. В основании подставки есть скрытые монтажные отверстия для крепления к поверхности, кнопки управления находятся на боковой поверхности, там же расположена кнопка блокирования настроек. В отличие от оборудования других марок стоимость мониторов Elo довольно низкая. Ценовая разница с так называемыми мониторами noname не велика. При этом на все оборудование распространяется гарантия производителя и сервисное обслуживание в российском сервис-центре. Так что преимущества брендовых мониторов в этом случае очевидны.

Сенсорные дисплеи для HoReCa

В отеле, ресторане и кафе сенсорные устройства можно использовать в качестве рабочего места портье / официанта.  С помощью магнитной карты сотрудник идентифицирует себя в системе, оформляет заказ и распечатывает счет. Для повышения эффективности на такие устройства устанавливают специализированное программное обеспечение, учитывающее специфику использования POS-систем в отрасли. Ольга Каленская: «Больше всего интерактивные панели востребованы в ресторанном бизнесе, в индустрии фастфуда, реже – в бутиках и гостиничном бизнесе. На этих предприятиях всегда предъявляются повышенные требования к эргономике и дизайну оборудования и touch-мониторы вполне им соответствуют. Для предприятий общественного питания особенно важным критериями является безопасность и влагозащита. Также важны разрешение, угол наклона и поворота, возможность подключения дополнительного оборудования».

Сколько проработает сенсорное оборудование?

Срок службы сенсорных мониторов измеряется количеством касаний на одну точку и в зависимости от технологии может составлять от 100 тыс. до 35 — 50 млн. контактов. Следовательно, при выборе монитора необходимо учесть, как часто им будут пользоваться, и в соответствии с этим подбирать тип монитора. В сенсорных системах экран служит не только для отображения информации, но и для ее ввода, являясь объектом постоянного физического воздействия. Поэтому повредить сенсорную панель проще, чем обычный монитор. Об этом  следует помнить и пользоваться оборудованием с аккуратностью.

Монитор, встроенный в интерактивный киоск, лучше оснастить дополнительным ударопрочным стеклом. Настольному POS-терминалу требуется устойчивая опора или прочный крепеж, чтобы он не начал со временем «пружинить» от постоянных нажатий. К выбору настенного крепления следует отнестись особенно серьезно, чтобы потом не было неприятных сюрпризов, когда клиенты не пользуются панелью, потому что она угрожающе колышется.

При выборе сенсорной панели стоит обратить внимание и на то, в каких условиях будет использоваться устройство. При публичном доступе к монитору имеет смысл выбрать емкостной экран. Он устойчив к царапинам, пыли и грязи. Если же таких испытаний не предвидится, смело покупайте модели с резистивной технологией. Резистивный монитор реагирует на касание пальцем в перчатке и без нее, ручкой, карандашом, пластиковой картой. Правда, поверхность такой панели не очень долговечна и достаточно легко повреждается и царапается. Емкостные мониторы реагируют только на палец, но все же их поверхность намного прочнее.

Размер имеет значение

Конструкция и технология производства сенсорного оборудования постоянно совершенствуются. По словам Владимира Павлова, использование современной элементной базы в интерактивных устройствах позволяет делать их более компактными и надежными в эксплуатации. Основной тренд – при сохранении диагонали экрана терминалы становятся все более компактными.

«Поскольку основными потребителями сенсорных устройства являются предприятия, для которых важны дизайн и эргономика оборудования, то и конкуренция между производителями идет именно в этих направлениях, – считает Ольга Каленская, – Важный критерий выбора – возможность подключения разнообразной периферии: кард-ридеров, программируемых клавиатур, биометрических устройств доступа, а также эргономичные системы крепления мониторов».

По наблюдениям Игоря Кондратьева, сейчас наиболее актуальны два типа сенсорных панелей: крупногабаритные и широкоформатные. Спрос на них велик, но предложений пока немного. Его компания готовится выпустить мониторы с соотношением сторон 16х9. «Думаю, наше предложение не будет обижено спросом, так как широкоформатные мониторы выглядят довольно эффектно. Да и вообще таких практически нет», – говорит Кондратьев. По его словам, на данный момент самым большим спросом пользуются модели с диагональю 21 дюйм, хотя они дороже 17- и 19-дюймовых. Значит, потребность есть. А при желании покупателя найти 42-дюймовую панель сделать это сегодня будет нелегко. Рынок в основном заполнен 17-дюймовыми мониторами, которые сейчас встраивают в информационные киоски и платежные терминалы. Крупноформатные мониторы в основном используются для рекламных конструкций, когда требуется эксклюзив. Бесспорно, появление новых разработок в области сенсорных технологий определяет тенденции рынка POS-оборудования. Вот, к примеру, инфракрасная технология. До недавних пор она была мало распространена из-за высокой себестоимости. Однако развитие микроэлектроники привело к снижению цен, что позволило использовать эту технологию в сенсорных POS-терминалах. А недавно появилась совершенно новая сенсорная технология. Elo презентовала новинку – сенсорный экран с технологией Acoustic Pulse Recognition (акустическая система распознавания, APR). По утверждению разработчиков, она объединяет в себе лучшие качества двух сенсорных технологий: резистивной и ПАВ. В Elo говорят, что технология APR является более эффективной по соотношению цена/качество и особенно экономичной для больших экранов.


Автор: Александра Кузнецова

Статья опубликована в журнале «Оборудование»


Как на самом деле работает сенсорный экран вашего смартфона?

Оценка этой статьи по мнению читателей:

4.9

(100)

Если вы интересовались тем, как работает сенсорный экран, то, скорее всего, натыкались на одну из этих статей «для радиолюбителей». Все они написаны, как под копирку и звучат примерно так: когда вы прикасаетесь пальцем к экрану, в определенной точке изменяется емкость условного конденсатора, которую и регистрируют специальные датчики.

Меня всегда удивляли такие объяснения. От того, что кто-то заменил слова «сенсорный экран» словами «емкость конденсатора», мне никогда не становилось легче. Неужели все эти «техноблогеры» в прошлом были электриками? Почему бы не объяснить такую интересную технологию простыми словами, чтобы все было понятно?

Затем я вижу новость, мол, Apple представила iPhone X с экраном 120 Гц, только это не частота обновления картинки (как на Galaxy S20), а частота какого-то опроса сенсора. Естественно, я иду в интернет за ответами и вижу однотипные объяснения: сенсор экрана iPhone X обрабатывает движение пальцев в 2 раза быстрее, то есть, считывание происходит не за 16, а за 8 миллисекунд!

Ага, вроде теперь все стало на свои места. Правда, не совсем понятно, какое еще считывание, что значит «обрабатывать движение пальцев в 2 раза быстрее» и почему процессор может обрабатывать миллиарды операций в секунду, но движение пальцев — только 60 или 120 раз в секунду?

В общем, эта статья будет другой. После ее прочтения у вас не останется неприятного «послевкусия» и вы действительно будете понимать, как все это работает и при чем здесь 120 Гц.

Принцип работы сенсорного экрана — настоящая драма на кончиках пальцев!

Итак, прежде всего, важно понять, что сам по себе экран смартфона совершенно бесчувственный. Чем бы и как бы мы ни прикасались к нему — никакой реакции не последует. Ведь это простой набор из нескольких миллионов крошечных цветных лампочек, которые смартфон использует для отображения картинки.

Чтобы получить какую-то реакцию на прикосновение, нужно где-то дополнительно разместить специальный «чувствительный слой». Но как он выглядит и как именно работает?

Давайте представим, что нам нужно сделать только одну небольшую точку на экране чувствительной к прикосновению. Для этого мы разместим над этой точкой две маленькие пластинки — оранжевую и синюю.

На одну пластинку мы будем подавать ток, то есть загонять туда большое количество электронов (отрицательно заряженных частичек):

Природа всегда стремится к равновесию, то есть, внутри пластинки или чего-угодно (например, наших пальцев) количество положительных и отрицательных зарядов должно быть примерно одинаковым.

Однако же на оранжевой пластинке произошел переизбыток электронов (отрицательно заряженных частичек), которые мы силой туда затолкнули, взяв их из батарейки смартфона. Они пытаются оттолкнуться друг от друга и присоединиться к положительно заряженным частичкам, но не могут.

Дело в том, что эти две пластинки мы предварительно изолировали друг от друга, чтобы свободные электроны не смогли просто перепрыгнуть на голубую пластинку, где их с нетерпением ожидают положительно заряженные частицы. Электрическое поле оранжевой пластинки продолжает отталкивать все «минусы» и притягивать «плюсы», которых уже достаточно много собралось на синей пластине.

Что же произойдет, если мы прикоснемся к этим пластинкам любым проводящим ток предметом, например, своим пальцем?

Электрическое поле оранжевой пластины моментально начнет действовать и на наш палец, частично «переключив внимание» с положительных зарядов синей области на положительные заряды внутри нашего пальца:

Ведь синяя пластинка уже под завязку набита положительно заряженными частицами и это «давление» слишком высоко, а на пальце никакого «давления» нет — там свободно себе «плавают» как положительные, так и отрицательные заряды. Естественно, все это приведет к тому, что положительно заряженных частиц на синей пластинке станет меньше, так как влияние оранжевой пластинки снизилось и переключилось на палец.

Вот, в принципе, и все! Нам лишь осталось измерить эти заряды на пластинке и мы сразу поймем, что возле них появился лишний предмет — кто-то прикоснулся к экрану.

Чтобы весь экран стал чувствительным, нужно полностью перекрыть его этими пластинками: вначале первый слой, на который мы будем подавать ток, затем второй изолирующий слой и после — третий, на котором будем замерять изменение заряда:

Несмотря на то, что все эти слои находятся прямо у вас перед глазами и перекрывают изображение, вы их не увидите, так как все они сделаны из полностью прозрачных материалов. Например, в качестве изоляции может использоваться стекло, а сеточки токопроводящих пластин делают из оксида индия-олова. В низкокачественных экранах эту сеточку увидеть, все же, вполне реально, если посмотреть на выключенный экран под углом на ярком солнце.

Что такое частота опроса сенсора. Или откуда в iPhone 120 Гц?

На картинке выше я схематически показал сеточки из токопроводящего материала, но, естественно, с размером я немножко промахнулся. Кроме того, я не рассказал об одной важной вещи. Все оранжевые пластинки соединены в линии (строки), а голубые — в столбики. То есть, в реальности все выглядит примерно так:

Зачем это делать? Понятное дело, что на экране сенсорный слой состоит не из 3 строк и 3 столбиков, а, например, из 80 строк и 40 столбиков, то есть, всего 3200 пересечений, на которых мы и анализируем электрическое поле. Представляете, какую нужно сделать схему, чтобы подключить каждый такой электрод к своему питанию, чтобы мы могли анализировать 3200 областей на экране?

Вместо этого мы просто подаем напряжение сразу на всю строку и на весь столбик. То есть, подключаем только строки и столбики, после чего наша схема выглядит примерно так:

Но теперь возникает просто колоссальная проблема! Мы включаем напряжение на первый слой, чтобы вокруг каждого пересечения создавалось электрическое поле и начинаем непрерывно отслеживать изменение электрического поля в каждом столбце. Еще раз напоминаю, все электроды (пластинки) соединены теперь в один столбик.

Когда мы касаемся какой-то определенной точки, система моментально фиксирует изменение напряжения не в конкретной точке, а в целом столбике (на картинке — это 7 столбец):

Получается, экран лишь понимает, что в длинной полоске произошло касание, но где именно — без понятия, ведь мы не анализируем каждое конкретное пересечение электродов, а подключаем все их столбцами и строками.

Можно ли как-то решить эту проблему? Да запросто! Давайте просто перестанем подавать напряжение на всю сетку (весь экран) и будем «заталкивать» свободные электроны только в первую строку из токопроводящих пластинок. В результате электрическое поле будет создано только вдоль одной единственной строки.

Теперь, когда «сработает» 7-й столбец, мы будем точно знать, что точка касания находится на пересечении первой строки и седьмого столбца. Почему так? Да потому, что во всех остальных строках вообще не было никакого электрического поля, мы же ток подавали только на первую строку.

Действительно, это решает проблему для первой строки. Но как быть с остальными? Точно так же! Подаем напряжение только на первую строку и замеряем все столбцы, отключаем ток на первой строке и подаем напряжение на вторую строку. Столбцы, при этом, замеряют изменение непрерывно. Таким образом, мы просто поочередно включаем каждую строку и проверяем столбцы. После того, как дойдем до последней строки, переходим снова к первой.

Конечно же, электроника строит «карту прикосновений», чтобы получить полную картинку, где были расположены пальцы на экране по всем строкам. Ведь, палец — это не тонкое перо, он всегда захватывает большую область, то есть, изменяет электрическое поле (и емкость) сразу в нескольких пересечениях. Поэтому, запоминаются значения напряжения для каждой строки.

Один такой цикл прохода от первой до последней строки — это 1 Гц. Если бы «частота опроса сенсора» равнялась одному герцу, управлять таким экраном было бы крайне тяжело, особенно это касается жестов (движения пальца по экрану) или мультитача (одновременного касания нескольких пальцев).

Для этого мы немножко ускоряемся и весь цикл от первой до последней строки проходит за 16 миллисекунд, то есть, за 1 секунду мы получим 60 проходов (поочередной подачи напряжения от первой до последней строки и считывании напряжения на столбцах).

Нужно ли пробегаться по всем строкам еще быстрее — вопрос интересный. К примеру, картинка на экране iPhone 11 меняется каждые 16 миллисекунд (то есть, частота обновления экрана составляет 60 Гц). При этом, сенсорный слой за это же время успевает пройтись построчно по всему экрану дважды. Зачем? Без понятия. Наверное, чтобы во время презентации (или в технических характеристиках) упомянуть о «120 герцах» и, тем самым, «невольно» ввести неподкованного пользователя в заблуждение.

Интересные моменты

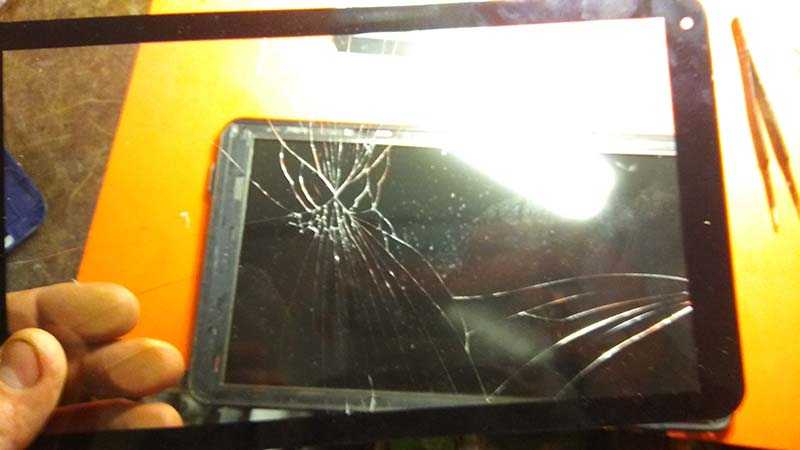

Сенсорный слой (то есть, те самые сетки из токопроводящих пластин и изолятора между ними) раньше всегда находился с обратной стороны защитного стекла. То есть, пользователь прикасался к стеклу, на обратной стороне которого и создавалось электрическое поле. В бюджетных моделях примерно так все и осталось.

Затем производители стали думать, куда бы убрать сенсорный слой в своих флагманах, чтобы сократить толщину экрана и сделать его более прозрачным (а значит и ярким). Так появился Super AMOLED-экран от Samsung, который отличался от любого другого OLED-дисплея только расположением сенсорного слоя — внутри дисплейного модуля, а не на защитном стекле.

Дело в том, что любой экран представляет из себя «бутерброд» из нескольких слоев. В частности, для OLED-экрана это TFT-слой управляющих транзисторов, слой органических диодов, поляризационная пленка и пр. Так вот, «сенсорный слой» на Super AMOLED находится внутри «бутерброда», сразу под поляризационной пленкой.

Apple также размещает в некоторых iPhone этот слой внутри дисплея. Если мне не изменяет память — сразу над цветными фильтрами их IPS-экранов.

Как вы уже поняли, сенсорный экран реагирует на любой предмет, способный проводить электричество: от тонкого металлического провода до капельки воды. Если какой-то предмет не проводит ток, он не вступит во взаимодействие с электрическим полем сенсорного слоя.

Вода является одним из главных врагов сенсорных экранов, так как, будучи прекрасным проводником электричества, вносит очень много «шума» в сигнал. И смартфону становится тяжело точно отличить «прикосновения» воды от реальных касаний. Сравните, насколько похожи эти сигналы:

Когда мы прикасаемся пальцем к экрану, меняется напряжение сразу во многих точках, причем, в самом центре касания, где контакт максимален — сильнее, чуть дальше — слабее. Это можно изобразить схематически примерно так:

То есть, смартфон не просто «чувствует» касание, но и «видит» форму этого касания. Соответственно, он пытается реагировать только на тот предмет, который оставляет характерный «след» от пальца. Из-за этого сенсорные экраны и не реагируют на некоторые токопроводящие предметы, например, стилусы с очень тонким наконечником.

К слову, перо S Pen на смартфонах Galaxy Note вообще не имеет никакого отношения к сенсорному слою и электрическому полю, там используется радиосвязь, о чем я подробно рассказывал в этой статье.

Алексей, глав. редактор Deep-Review



P.S. Не забудьте подписаться в Telegram на наш научно-популярный сайт о мобильных технологиях, чтобы не пропустить самое интересное!

Если вам понравилась эта статья, присоединяйтесь к нам на Patreon — там еще интересней!



Как бы вы оценили эту статью?

Нажмите на звездочку для оценки

Внизу страницы есть комментарии…

Напишите свое мнение там, чтобы его увидели все читатели!

Если Вы хотите только поставить оценку, укажите, что именно не так?

Как сенсорный экран может чувствовать? Общее представление о сенсорных панелях

Технологии сенсорных панелей являются ключевой темой современных цифровых устройств, включая смартфоны, планшетные устройства, такие как iPad, экраны на задней панели цифровых камер, Nintendo DS и устройства с Windows 7. Термин «сенсорная панель» охватывает различные технологии восприятия прикосновения пальца или стилуса. На этом занятии мы рассмотрим основные методы распознавания сенсорных панелей и представим характеристики и оптимальные области применения каждого из них.

Примечание. Ниже приведен перевод с японского языка статьи ITmedia «Как сенсорный экран может воспринимать касания? Основные сведения о сенсорных панелях», опубликованной 27 сентября 2010 г. Copyright 2011 ITmedia Inc. Все права защищены.

Сенсорные панели стали частью повседневной жизни

Сенсорная панель — это часть оборудования, которая позволяет пользователям взаимодействовать с компьютером, касаясь экрана напрямую. Включение в монитор функций, таких как датчики, которые обнаруживают действия касания, позволяет выдавать инструкции компьютеру, заставляя его определять положение пальца или стилуса. По сути, он становится устройством, объединяющим две функции отображения и ввода.

Возможно, это не то, о чем мы часто думаем, но сенсорные панели интегрировались во все аспекты нашей жизни. Люди, которым нравится пользоваться цифровыми устройствами, такими как смартфоны, постоянно взаимодействуют с сенсорными панелями в повседневной жизни, но то же самое делают и другие, используя такие устройства, как банковские банкоматы, автоматы по продаже билетов на вокзалах, электронные киоски в магазинах, цифровые фотопринтеры в магазинах и т. библиотечные информационные терминалы, копировальные аппараты и автомобильные навигационные системы.

На этом занятии обсуждаются системы с сенсорными панелями

Основным фактором, способствующим распространению сенсорных панелей, являются преимущества, которые они предлагают благодаря интуитивному управлению. Поскольку их можно использовать для ввода посредством прямого контакта со значками и кнопками, их легко понять и легко использовать даже людям, не привыкшим к использованию компьютеров. Сенсорные панели также способствуют миниатюризации и упрощению устройств за счет объединения дисплея и ввода в единое целое. Поскольку кнопки сенсорной панели являются программными, а не аппаратными, их интерфейсы легко меняются с помощью программного обеспечения.

Основные области применения ЖК-мониторов с сенсорными панелями. Эти устройства используются во многих распространенных сферах.

В то время как сенсорная панель требует широкого спектра характеристик, включая, прежде всего, видимость дисплея, а также точность определения положения, быструю реакцию на ввод, долговечность и затраты на установку, их характеристики сильно различаются в зависимости от методов, используемых для распознавания сенсорного ввода. Некоторые типичные методы распознавания сенсорной панели обсуждаются ниже.

Сенсорные панели из резистивной пленки

По состоянию на 2010 год резистивная пленка представляла собой наиболее широко используемый метод считывания на рынке сенсорных панелей. Сенсорные панели, основанные на этом методе, называются чувствительными к давлению или аналогово-резистивными пленочными сенсорными панелями. Помимо автономных ЖК-мониторов, эта технология используется в широком спектре устройств малого и среднего размера, включая смартфоны, мобильные телефоны, КПК, автомобильные навигационные системы и Nintendo DS.

С помощью этого метода положение на экране, касающееся пальца, стилуса или другого объекта, определяется по изменению давления. Монитор имеет простую внутреннюю структуру: стеклянный экран и пленочный экран, разделенные узким зазором, к каждому из которых прикреплена прозрачная электродная пленка (электродный слой). При нажатии на поверхность экрана электроды в пленке и стекле прижимаются друг к другу, что приводит к протеканию электрического тока. Точка контакта идентифицируется путем обнаружения этого изменения напряжения.

К преимуществам этой системы можно отнести дешевизну изготовления благодаря простой конструкции. Система также потребляет меньше электроэнергии, чем другие методы, а полученные конфигурации обладают высокой устойчивостью к пыли и воде, поскольку поверхность покрыта пленкой. Поскольку ввод предполагает давление на пленку, его можно использовать для ввода не только голыми пальцами, но даже в перчатках или с помощью стилуса. Эти экраны также можно использовать для ввода рукописного текста.

Недостатки: меньший коэффициент пропускания света (ухудшенное качество изображения) из-за пленки и двух слоев электродов; относительно меньшая прочность и ударопрочность; и снижение точности обнаружения при больших размерах экрана. (Точность можно поддерживать другими способами, например, разбивая экран на несколько областей для обнаружения.)

Емкостные сенсорные панели

Емкостные сенсорные панели представляют собой второй по распространенности метод восприятия после резистивных пленочных сенсорных панелей. В соответствии с терминами, используемыми для вышеуказанных аналоговых резистивных сенсорных панелей, они также называются аналоговыми емкостными сенсорными панелями. Помимо автономных ЖК-мониторов, они часто используются в тех же устройствах с резистивными пленочными сенсорными панелями, таких как смартфоны и мобильные телефоны.

С помощью этого метода точка, в которой происходит прикосновение, идентифицируется с помощью датчиков, которые обнаруживают незначительные изменения электрического тока, генерируемого при контакте с пальцем, или изменения электростатической емкости (нагрузки). Поскольку датчики реагируют на статическую электрическую емкость человеческого тела, когда палец приближается к экрану, с ними также можно работать так же, как с перемещением указателя в области, к которой прикоснулись на экране.

Этот метод используется в двух типах сенсорных панелей: поверхностно-емкостных сенсорных панелях и проекционно-емкостных сенсорных панелях. Внутренние структуры различаются между двумя типами.

Поверхностные емкостные сенсорные панели
Поверхностные емкостные сенсорные панели часто используются в относительно больших панелях. Внутри этих панелей прозрачная электродная пленка (электродный слой) помещается поверх стеклянной подложки, покрытой защитным покрытием. Электрическое напряжение подается на электроды, расположенные в четырех углах стеклянной подложки, создавая однородное низковольтное электрическое поле по всей панели. Координаты положения, в котором палец касается экрана, определяются путем измерения результирующих изменений электростатической емкости в четырех углах панели.

Хотя этот тип емкостной сенсорной панели имеет более простую структуру, чем проекционная емкостная сенсорная панель, и по этой причине предлагает более низкую стоимость, конструктивно сложно обнаружить контакт в двух или более точках одновременно (мультитач).


Выступающие емкостные сенсорные панели
Выступающие емкостные сенсорные панели часто используются для экранов меньшего размера, чем поверхностные емкостные сенсорные панели. Они привлекли значительное внимание в мобильных устройствах. iPhone, iPod Touch и iPad используют этот метод для достижения высокоточной мультисенсорной функции и высокой скорости отклика.

Внутренняя структура этих сенсорных панелей состоит из подложки, включающей в себя интегральную микросхему для обработки вычислений, поверх которой расположен слой многочисленных прозрачных электродов в определенном порядке. Поверхность покрыта изоляционным стеклом или пластиковой крышкой. Когда палец приближается к поверхности, электростатическая емкость нескольких электродов изменяется одновременно, и положение, в котором происходит контакт, может быть точно определено путем измерения соотношения между этими электрическими токами.

Уникальной характеристикой проекционно-емкостной сенсорной панели является тот факт, что большое количество электродов позволяет точно определять контакт в нескольких точках (мультитач). Однако проекционно-емкостные сенсорные панели с оксидом индия-олова (ITO), используемые в смартфонах и подобных устройствах, плохо подходят для использования на больших экранах, поскольку увеличение размера экрана приводит к увеличению сопротивления (т. количество ошибок и шума при обнаружении затронутых точек.

В сенсорных панелях большего размера используются проецируемые емкостные сенсорные панели с центральным проводом, в которых очень тонкие электрические провода расположены в виде сетки в виде прозрачного электродного слоя. Хотя более низкое сопротивление делает проецируемые емкостные сенсорные панели с центральным проводом высокочувствительными, они менее подходят для массового производства, чем травление ITO.

Выше мы суммировали различия между двумя типами емкостных сенсорных панелей. К общим характеристикам таких панелей можно отнести то, что в отличие от резистивных пленочных сенсорных панелей они не реагируют на прикосновение одеждой или стандартными стилусами. Они отличаются высокой устойчивостью к пыли и каплям воды, а также высокой прочностью и устойчивостью к царапинам. Кроме того, их светопропускание выше, чем у резистивных пленочных сенсорных панелей.

С другой стороны, для этих сенсорных панелей требуется либо палец, либо специальный стилус. Их нельзя эксплуатировать в перчатках, и они подвержены воздействию находящихся рядом металлических конструкций.

Сенсорные панели на поверхностных акустических волнах (ПАВ)

Сенсорные панели с поверхностной акустической волной (SAW) были разработаны в основном для устранения недостатков низкого коэффициента пропускания света в сенсорных панелях с резистивной пленкой, то есть для создания ярких сенсорных панелей с высоким уровнем видимости. Их также называют сенсорными панелями с поверхностными волнами или акустическими волнами. Помимо автономных ЖК-мониторов, они широко используются в общественных местах, в таких устройствах, как торговые терминалы, банкоматы и электронные киоски.

Эти панели определяют положение экрана, при котором происходит контакт с пальцем или другим предметом, используя затухание упругих ультразвуковых волн на поверхности. Внутренняя структура этих панелей устроена таким образом, что несколько пьезоэлектрических преобразователей, расположенных в углах стеклянной подложки, передают ультразвуковые поверхностные упругие волны в виде колебаний поверхности панели, которые воспринимаются преобразователями, установленными напротив передающих. При прикосновении к экрану ультразвуковые волны поглощаются и ослабляются пальцем или другим предметом. Местоположение идентифицируется путем обнаружения этих изменений. Естественно, пользователь не чувствует этих вибраций при прикосновении к экрану. Эти панели отличаются высокой простотой использования.

К сильным сторонам сенсорных панелей этого типа относятся высокий коэффициент пропускания света и превосходная видимость, поскольку конструкция не требует плёночных или прозрачных электродов на экране. Кроме того, поверхность из стекла обеспечивает лучшую прочность и устойчивость к царапинам, чем емкостная сенсорная панель. Еще одним преимуществом является то, что даже если поверхность каким-либо образом поцарапается, панель остается чувствительной к прикосновению. (На емкостной сенсорной панели царапины на поверхности иногда могут прерывать сигналы.) Конструктивно этот тип панели обеспечивает высокую стабильность и длительный срок службы, отсутствие изменений с течением времени или отклонений в положении.

Слабые стороны включают совместимость только с пальцами и мягкими предметами (например, перчатками), которые поглощают ультразвуковые поверхностные упругие волны. Для этих панелей требуются специальные стилусы, и они могут реагировать на такие вещества, как капли воды или мелкие насекомые на панели.

В целом, у этих сенсорных панелей относительно мало недостатков. Последние разработки, такие как усовершенствование производственных технологий, также улучшают их рентабельность.

Оптические сенсорные панели (сенсорные панели с инфракрасным оптическим изображением)

Категория оптических сенсорных панелей включает несколько методов считывания. Количество продуктов, использующих сенсорные панели инфракрасного оптического изображения на основе датчиков инфракрасного изображения для определения положения посредством триангуляции, выросло в последние годы, в основном среди более крупных панелей.

Сенсорная панель этой категории оснащена одним инфракрасным светодиодом на левом и правом концах верхней части панели, а также датчиком изображения (камерой). Вдоль остальных левой, правой и нижней сторон наклеена световозвращающая лента, отражающая падающий свет вдоль оси падения. Когда палец или другой предмет касается экрана, датчик изображения улавливает тени, образующиеся при блокировании инфракрасного света. Координаты места контакта определяются методом триангуляции.

Электромагнитные индукционные сенсорные панели

Хотя этот тип несколько отличается от сенсорных панелей выше, давайте коснемся темы сенсорных панелей с электромагнитной индукцией. Этот метод используется в таких устройствах, как графические планшеты с ЖК-дисплеем, планшетные ПК и кабины для фотонаклеек purikura.

Этот метод ввода для графических планшетов, которые изначально не имели мониторов, обеспечивает высокоточные сенсорные панели за счет объединения сенсора с ЖК-панелью. Когда пользователь прикасается к экрану специальным пером, создающим магнитное поле, датчики на панели получают электромагнитную энергию и используют ее для определения положения пера.

Поскольку для ввода используется специальный стилус, ввод с помощью пальца или стилуса общего назначения невозможен, и этот метод имеет ограниченное применение. Тем не менее, в этом есть как хорошие, так и плохие моменты. Это устраняет ошибки ввода из-за окружающей среды или непреднамеренных манипуляций с экраном. Поскольку эта технология была предназначена для использования в графических планшетах, она обеспечивает превосходную точность сенсора, позволяя, например, плавно изменять ширину линии за счет точного определения давления, с которым стилус прижимается к экрану (электростатическая способность). Такой конструктивный подход также придает экрану высокую светопроницаемость и долговечность.


Краткое изложение тенденций в методах сенсорных панелей

В таблице ниже приведены характеристики рассмотренных нами сенсорных панелей. Имейте в виду, что даже в устройствах, основанных на одном и том же методе обнаружения, производительность и функции могут сильно различаться в реальных продуктах. Используйте эту информацию только в качестве ознакомления с общими характеристиками продукта. Кроме того, учитывая ежедневный прогресс в области технологических инноваций и снижения затрат на сенсорные панели, приведенная ниже информация является лишь кратким обзором текущих тенденций по состоянию на сентябрь 2010 г.

Различия и характеристики основных методов распознавания сенсорной панели
Метод обнаружения Резистивная пленка Емкостный ПИЛА Инфракрасная оптическая визуализация Электромагнитная индукция
Коэффициент пропускания света Не так хорошо Хорошо Хорошо Отлично Отлично
Касание пальцем Отлично Отлично Отлично Отлично №
Прикосновение в перчатке Отлично № Хорошо Отлично №
Сенсорный стилус Отлично Не очень хорошо (специальный стилус) Хорошее (зависит от материала) Хорошее (зависит от материала) Отлично (специальный стилус)
Прочность Не так хорошо Отлично Отлично Отлично Отлично
Стойкость к каплям воды Отлично Отлично Не так хорошо Хорошо Отлично
Стоимость Разумный Не так разумно Разумный Не так разумно Не так разумно

Каждый тип сенсорной панели имеет свои сильные и слабые стороны. В настоящее время ни один из методов зондирования не предлагает подавляющего превосходства во всех аспектах. Выбирайте продукт, учитывая предполагаемое использование и факторы окружающей среды.

Как работает сенсорный экран?

Ежедневные тайны

Забавные научные факты из Библиотеки Конгресса

« Назад на страницу технологий

Ответ

Используя палец, чтобы отключить электрический ток.

Моряки используют тренажер Submarine Engine Room с сенсорным экраном. 22 октября 2015 г. Фотография ВМС США, сделанная специалистом по массовым коммуникациям 1-го класса Мартином Л. Кэри / опубликовано, галерея изображений ВМС США.

Технология сенсорного экрана стала частью нашей повседневной жизни. Мы почти не моргаем, пролистывая Instagram или лайкая пост друга на Facebook. Но как на самом деле работает прикосновение пальца к экрану телефона для выполнения этих задач?

Есть три компонента, которые работают вместе, чтобы создать волшебные возможности сенсорного экрана: сенсорный датчик, контроллер и программное обеспечение.

Датчик касания может быть одного из трех типов: резистивный, поверхностно-акустический или емкостный. Резистивные и емкостные являются наиболее распространенными и весьма изобретательными. В резистивных системах два «металлических слоя соединяются», что вызывает «изменение электрического тока… которое регистрируется как событие сенсорного экрана, которое отправляется на компьютерный контроллер для обработки» и может использоваться как пальцами, так и стилусом. Напротив, в емкостных системах используется слой емкостного материала, который изменяет количество электростатического заряда в точке, где был установлен контакт, и работает только с пальцами. В системах с поверхностными акустическими волнами звуковые волны распространяются по поверхности стекла, но поглощаются при касании стилусом.

Контроллер определяет местоположение стилуса на основе этого поглощения. Контроллер берет информацию с датчика и определяет, где именно произошло прикосновение. Затем эта информация отправляется в программное обеспечение, которое реагирует на прикосновение. Это может показаться долгим процессом, но в реальном времени он занимает наносекунды.

Эмилио Каррильо, специалист по пастбищам USDA-NRCS, тестирует новое мобильное приложение LandPKS на своем смартфоне. Фото Джеффри Херрика. Министерство сельского хозяйства США, Галерея изображений Службы сельскохозяйственных исследований.

Какие примеры?

Примеры технологий с сенсорным экраном варьируются от смартфона, который, скорее всего, лежит у вас в кармане, до систем подсчета очков в боулинге, цифровых камер и киосков самообслуживания в местном McDonald’s.

В последние годы они стали более популярными в качестве киосков самообслуживания в библиотеках, продуктовых магазинах и аптеках. Интерактивные доски используют проекцию, отображаемую на поверхности, где изображением можно управлять с помощью рук или пера. Устройства для чтения электронных книг, такие как Nook или Kindle, где пользователь прикасается к интерактивному экрану для перемещения по страницам, предлагают любителям книг способ возить с собой множество предметов, не обременяя их физическими фолиантами.

На ходу! Travel Station — новый интерактивный сенсорный экран, предлагающий туристическую информацию MTA и многое другое — установлен и работает на станции Bowling Green. Внешняя ссылка 2011 г. Фото Metropolitan Transportation Authority of the State of New York/Patrick Cashin. Фотопоток MTA на Flickr.

Интересные факты о сенсорных экранах:

  • Е.А. Джонсону приписывают создание первой системы с сенсорным экраном примерно в 1965-67 годах. Его выводы были опубликованы в 1968 в отношении технологии сенсорного экрана и управления воздушным движением.
  • Персональный коммуникатор Simon, выпущенный IBM в 1992 году, был первым телефоном с сенсорным экраном. Помимо совершения телефонных звонков, он мог отправлять электронные письма и факсы, а также имел календарь и часы, среди других функций.
  • Инженер Elo Touch Systems по имени Билл Колвелл разработал первый интерфейс с сенсорным экраном из гнутого стекла в 1977 году. Это был первый случай, когда устройство использовало технологию «сенсорного экрана».
  • Первый патент на технологию сенсорного экрана был выдан Джорджу С. Херсту-младшему и Уильяму К. Колвеллу 7 октября 1975 года.
  • Каждое устройство, использующее технологию сенсорного экрана, имеет драйвер сенсорного экрана. Эта компьютерная программа превращает прикосновение в команду внутри компьютера.
  • В 1980-х годах General Motors представила первую технологию сенсорного экрана в своих автомобилях, но из-за высокой стоимости ремонта она вскоре была снята с рынка.
  • К 1973 году ЦЕРН (Европейская организация ядерных исследований) использовал компьютер с сенсорным экраном для управления ускорителем частиц.

Опубликовано: 19.11.2019. Автор: Справочно-научный отдел Библиотеки Конгресса

.

Похожие сайты

  • Первый выданный патент на технологию сенсорного экрана. Внешний (Номер патента: US3911215А)
  • Как работает iPhone Внешний (из «Как это работает»)
  • Как работают таблетки Внешний (из «Как это работает»)
  • Изобретатель технологии сенсорного экрана Внешний (Thought. co, обновлено 12 июля 2018 г.) Мэри Беллис
  • На кончиках ваших пальцев Внешний ( Scientific American , т. 284, № 4, апрель 2001 г.) Марк Фишетти
  • Емкостные и резистивные сенсорные экраны: в чем разница? Внешний (для «Используйте, объяснение технологии», обновлено 28 ноября 2018 г.) Райан Дьюб

Дополнительная литература

  • Даулинг, Дженнифер Коулман. Демистификация мультимедиа. Нью-Йорк, Макгроу-Хилл, 2012 г.
  • Грей, Леон. Как работает сенсорный экран? Нью-Йорк, издательство Гарет Стивенс, 2014 г.
  • Верхофф, Нанна. Мобильные экраны: визуальный режим навигации. Издательство Амстердамского университета, 2012 г.

Условия поиска

  • Сенсорные экраны

Хорошо, но как на самом деле работают сенсорные экраны?

Когда-нибудь задумывались?

Смахивание: глагол; акт перемещения пальца по сенсорному экрану.

Эллисон Т. Макканн • 17 января 2012 г.
