Расстояние между коммуникациями: Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы

Содержание

Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы

Нормы , стандарты и правила для расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений, между соседними инженерными подземными сетями при их параллельном размещении, при пересечении инженерных коммуникаций расстояния по вертикали (в свету). Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы.

Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по соответствующей таблице «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по таблице ниже. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений следует принимать в соответствии с СП 62.13330 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (в данном обзоре вопрос не рассматривается). »

Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) от подземных сетей до зданий и сооружений

Инженерные сети

Расстояние, м, по горизонтали (в свету) от подземных сетей до

фунда- ментов зданий и сооруже- ний

фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог

оси крайнего пути

бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

наружной бровки кювета или подошвы насыпи дороги

фундаментов опор воздушных линий электропередачи напряжением

железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки

железных дорог колеи 750 мм и трамвая

до 1 кВ наружного освещения, контактной сети трамваев и троллей- бусов

свыше 1 до 35 кВ

свыше 35 до 110 кВ и выше

Водопровод и напорная канализация

5

3

4

2,8

2

1

1

2

3

Самотечная канализация (бытовая и дождевая)

3

1,5

4

2,8

1,5

1

1

2

3

Дренаж

3

1

4

2,8

1,5

1

1

2

3

Сопутствующий дренаж

0,4

0,4

0,4

0

0,4

Тепловые сети:

от наружной стенки канала, тоннеля

2 (см. прим. 3)

1,5

4

2,8

1,5

1

1

2

3

от оболочки бесканальной прокладки

5

1,5

4

2,8

1,5

1

1

2

3

Кабели силовые всех напряжений и кабели связи

0,6

0,5

3,2

2,8

1,5

1

0,5*

5*

10*

Каналы, коммуникационные тоннели

2

1,5

4

2,8

1,5

1

1

2

3*

Наружные пневмомусоропроводы

2

1

3,8

2,8

1,5

1

1

3

5

* Относится только к расстояниям от силовых кабелей.

  • Примечания
    1. Для климатических подрайонов IA, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
    2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
    3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
    4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
    5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать
      • до сетей канализации, водопровода, тепловых сетей — 5 м;
      • от обделок без оклеечной гидроизоляции до сетей канализации — 6 м,
      • для остальных водонесущих сетей — 8 м;
      • расстояние от обделок до кабелей принимать: напряжением до 10 кВ — 1 м, до 35 кВ — 3 м.
    6. В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м:
      • 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;
      • 2 — от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;
      • 1,5 — от силовых кабелей и кабелей связи;
      • расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5.

Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице ниже «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

12.36 Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице 16 , а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки.

Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (в данном обзоре вопрос не рассматривается).

Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) до соседних инженерных сетей при их параллельном размещении

Инженерные сети

Расстояние, м, по горизонтали (в свету) до

водопро- вода

кана- лизации бытовой

дренажа и дождевой кана- лизации

кабелей силовых всех напряжений

кабелей связи

тепловых сетей

каналов, тоннелей

наружных пневмо- мусоро- проводов

наружная стенка канала, тоннеля

оболочка беска- нальной прокладки

Водопровод

См. прим. 1

См. прим.2

1,5

0,5*

0,5

1,5

1,5

1,5

1

Канализация бытовая

См. прим. 2

0,4

0,4

0,5*

0,5

1

1

1

1

Канализация дождевая

1,5

0,4

0,4

0,5*

0,5

1

1

1

1

Кабели силовые всех напряжений

0,5*

0,5*

0,5*

0,1-0,5*

0,5

2

2

2

1,5

Кабели связи

0,5

0,5

0,5

0,5

1

1

1

1

Тепловые сети:

от наружной стенки канала, тоннеля

1,5

1

1

2

1

2

1

от оболочки бесканальной прокладки

1,5

1

1

2

1

2

1

Каналы, тоннели

1,5

1

1

2

1

2

2

1

Наружные пневмомусоропроводы

1

1

1

1,5

1

1

1

1

* В соответствии с требованиями раздела 2 правил ПУЭ.
  • Примечания
    1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно-геологических условий в соответствии с СП 31.13330.
    2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:
      • до водопровода из железобетонных и асбестоцементных труб — 5;
      • до водопровода из чугунных труб диаметром до 200 мм — 1,5,
      • диаметром свыше 200 мм — 3;
      • до водопровода из пластмассовых труб — 1,5.
    3. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СП 18.13330. «СВОД ПРАВИЛ ГЕНЕРАЛЬНЫЕ ПЛАНЫ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Master plans for industrial enterprises» Актуализированная редакция СНиП II-89-80

  • При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее:
    • а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
    • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
    • в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
    • г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
    • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
    • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
    • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
    • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
    • и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
    • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.

Расстояния между соседними подземными инженерными коммуникациями

* В соответствии с требованиям ПУЭ.
Примечания

  1. Расстояния от канализации до хозяйственно-питьевого водопровода должны приниматься:
    • до водопровода из железобетонных и асбоцементных труб, прокладываемых в глинистых грунтах — 5м, в крупнообломочных и песчаных грунтах — 10 м;
    • до водопровода из чугунных труб диаметром до 200 мм — 1.5 м, диаметром более 200 мм — 3 м;
    • до водопровода из пластмассовых труб — 1.5 м.
    • Расстояние между трубопроводами канализации и производственного водопровода независимо от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть не менее 1. 5 м.
  2. При совместном размещении в одной траншее двух и более газопроводов горючих газов расстояния между ними в свету должны быть для труб диаметром:
    • до 300 мм — 0.4 м;
    • более 300 мм — 0.5 м.
  3. В таблице указаны расстояния для стальных газопроводов.
  4. Размещение подземных газопроводов из неметаллических труб следует предусматривать в соответствии со сводом правил по проектированию внутренних и наружных устройств газоснабжения.

Таблица расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений (выписка из СНиП 2.

07.01-89) / Приложение к Постановлению от 21 февраля 1995 года № 160 / Документ СПС-15959121/13133759 • СПС Право.ru
  •    ┌───────────────────────────────────┬──────────────────────────────────────────────────────────────────────────────────────────────────┐
       │                                   │Расстояние, м от подземных сетей до                                                               │
       │                                   ├───────────────┬─────────────┬────────────────────┬──────────┬────────┬───────────────────────────┤
       │         Инженерные сети           │фундаментов    │ф-тов огражд.│  Оси крайнего пути │бортового │наружной│фундаментов опор воздушных │
       │                                   │зданий и соору-│предприятий, ├────────────┬───────┤камня     │бровки  │линий электропередачи      │
       │                                   │жений          │эстакад,     │ж/д колеи   │ж/д    │улицы,    │кювета  │напряжением                │
       │                                   │               │опор контакт-│1520 мм, но │колеи  │дороги    │или     ├───────────┬───────┬───────┤
       │                                   │               │ной сети и   │не менее    │750 мм │(кромки   │подошвы │до 1 кВ на-│св.  1  │св. 35 │
       │                                   │               │связи, ж/д   │глубины     │и трам-│пр. части,│насыпи  │ружного ос-│до     │до 110 │
       │                                   │               │             │траншеи до  │вая    │укр. пол. │дороги  │вещения,   │35 кВ  │кВ и   │
       │                                   │               │             │подошвы на- │       │обочины)  │        │контактной │       │выше   │
       │                                   │               │             │сыпи и бров-│       │          │        │сети трам- │       │       │
       │                                   │               │             │ки выемки   │       │          │        │ваев и     │       │       │
       │                                   │               │             │            │       │          │        │троллейбу- │       │       │
       │                                   │               │             │            │       │          │        │сов        │       │       │
       ├───────────────────────────────────┼───────────────┼─────────────┼────────────┼───────┼──────────┼────────┼───────────┼───────┼───────┤
       │Водопровод и напорная канализация  │    5          │      3      │      4     │  2,8  │   2      │   1    │    1      │  2    │  3    │
       │Самотечная канализация (бытовая и  │               │             │            │       │          │        │           │       │       │
       │дождевая)                          │    3          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │Дренаж                             │    3          │      1      │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │Сопутствующий дренаж               │    0,4        │      0,4    │      0,4   │  0    │   0,4    │   -    │    -      │  -    │  -    │
       │Газопроводы горючих газов давления,│               │             │            │       │          │        │           │       │       │
       │МПа (кгс/кв.  см):                  │               │             │            │       │          │        │           │       │       │
       │низкого о 0,005(0,05)              │    2          │      1      │      3,8   │  2,8  │   1,5    │   1    │    1      │  5    │ 10    │
       │среднего св. 0,005(0,05) до 0,3(3) │    4          │      1      │      4,8   │  2,8  │   1,5    │   1    │    1      │  5    │ 10    │
       │высокого св. 0,3(3) до 0,6(6)      │    7          │      1      │      7,8   │  3,8  │   2,5    │   1    │    1      │  5    │ 10    │
       │высокого св. 0,6(6) до 1,2(12)     │   10          │      1      │     10,8   │  3,8  │   2,5    │   2    │    1      │  5    │ 10    │
       │Тепловые сети:                     │               │             │            │       │          │        │           │       │       │
       │от наружной стенки канала,         │    2          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │тоннеля                            │(см.  примеч. 3)│             │            │       │          │        │           │       │       │
       │от оболочки бесканальной прокладки │    5          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3    │
       │Кабели силовые всех направлений и  │               │             │            │       │          │        │           │       │       │
       │кабели связи                       │    0,6        │      0,5    │      3,2   │  2,8  │   1,5    │   1    │    0,5 │  5 │ 10 │
       │Каналы, коммуникационные тоннели   │    2          │      1,5    │      4     │  2,8  │   1,5    │   1    │    1      │  2    │  3 │
       │Наружные пневмомусоропроводы       │    2          │      1      │      3,8   │  2,8  │   1,5    │   1    │    1      │  3    │  5    │
       └───────────────────────────────────┴───────────────┴─────────────┴────────────┴───────┴──────────┴────────┴───────────┴───────┴───────┘
      --------------------------------
  • Относится только к расстояниям от силовых кабелей.
  • Примечания:
  • 1. Для климатических подрайонов 1А, 1Б, 1Г, 1Д расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
  • 2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, расстояние их до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
  • 3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
  • 4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
  • 5. Расстояния по горизонтали от обделок из чугунных тюбингов, а также от обделок из железобетона или бетона с оклеечной гидроизоляцией подземных сооружений метрополитена, расположенных на глубине не менее 20 м (от верха конструкции до поверхности земли), следует принимать до сетей водопровода, канализации, тепловых сетей 5 м, до кабелей напряжением до 10 кВ — 1 м, а напряжением выше 10 кВ — 3м; в случае применения обделок без оклеечной гидроизоляции расстояния от указанных сооружений следует принимать до 8 м, а до сетей канализации — до 6 м.
  • 6. В орошаемых районах при непосадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м: 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей; 2 — от газопроводов высокого давления до 0,6 МПа (6 кгс/см. кв), 1,5 — от силовых кабелей и кабелей связи; расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5 м.
  • ТАБЛИЦА РАССТОЯНИЙ ПО ГОРИЗОНТАЛИ (В СВЕТУ) МЕЖДУ СОСЕДЯМИ ПОДЗЕМНЫМИ СЕТЯМИ ПРИ ИХ ПАРАЛЛЕЛЬНОМ РАЗМЕЩЕНИИ (ВЫПИСКА ИЗ СНИП 2.07.01.-89)
  •    ┌───────────────────┬────────────────────────────────────────────────────────────────────────────────────────────────────────────────────┐
       │                   │                                      Расстояние, м до                                                              │
       │Инженерные сети    ├─────────┬─────────┬────────┬─────────────────────────────────┬───────────┬───────┬─────────────────┬────────┬──────┤
       │                   │водопро- │канали-  │дренажа │газопроводов давления,           │кабелей    │кабелей│тепловых сетей   │каналов,│наруж-│
       │                   │вода     │зации    │и дожде-│МПа (кгс/кв. см)                 │силовых    │связи  ├────────┬────────┤тоннелей│ных   │
       │                   │         │бытовой  │вой     ├───────┬────────┬────────────────┤всех       │       │наружная│оболочка│        │пнев- │
       │                   │         │         │канали- │низкого│среднего│    высокого    │напряжений │       │стенка  │беска-  │        │мому- │
       │                   │         │         │зации   │до     │св.      ├───────┬────────┤           │       │канала, │нальной │        │соро- │
       │                   │         │         │        │0,005  │0,005   │св. 0,3│св. 0,6 │           │       │тоннеля │проклад-│        │прово-│
       │                   │         │         │        │(0,05) │(0,05)  │(3) до │(6) до  │           │       │        │ки      │        │дов   │
       │                   │         │         │        │       │до 0,3  │0,6 (6)│1,2 (12)│           │       │        │        │        │      │
       │                   │         │         │        │       │ (3)    │       │        │           │       │        │        │        │      │
       ├───────────────────┼─────────┼─────────┼────────┼───────┼────────┼───────┼────────┼───────────┼───────┼────────┼────────┼────────┼──────┤
       │Водопровод         │см. при- │см. при- │ 1,5    │ 1     │ 1      │ 1,5   │  2     │ 0,5    │  0,5  │  1,5   │ 1,5    │ 1,5    │  1   │
       │                   │меч. 1   │меч. 2   │        │       │        │       │        │           │       │        │        │        │      │
       │Канализация        │см.  при- │  0,4    │ 0,4    │ 1     │ 1,5    │ 2     │  5     │ 0,5    │  0,5  │  1     │ 1      │ 1      │  1   │
       │бытовая            │меч. 2   │         │        │       │        │       │        │           │       │        │        │        │      │
       │Дождевая           │  1,5    │  0,4    │ 0,4    │ 1     │ 1,5    │ 2     │  5     │ 0,5    │  0,5  │  1     │ 1      │ 1      │  1   │
       │канализация        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │Газопроводы        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │давления,          │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │МПа (кгс/см кв.):  │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │низкого            │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 0,005 (0,05)    │  1      │  1      │ 1      │ 0,5   │ 0,5    │ 0,5   │  0,5   │  1        │  1    │  2     │ 1      │ 2      │  1   │
       │среднего           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │св.  0,005 (0,05)   │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 0,3 (3)         │  1      │  1,5    │ 1,5    │ 0,5   │ 0,5    │ 0,5   │  0,5   │  1        │  1    │  2     │ 1      │ 2      │  1,5 │
       │высокого           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │св. 0,3 (3)        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 0,6 (6)         │  1,5    │  2      │ 2      │ 0,5   │ 0,5    │ 0,5   │  0,5   │  1        │  1    │  2     │ 1,5    │ 2      │  2   │
       │высокого           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │св. 0,6 (6)        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │до 1,2 (12)        │  2      │  5      │ 5      │ 0,5   │ 0,5    │ 0,5   │  0,5   │  2        │  1    │  4     │ 2      │ 4      │  2   │
       │кабели силовые     │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │всех напряжений    │  0,5 │  0,5 │ 0,5 │ 1     │ 1      │ 1     │  2     │0,1-0,5 │  0,5  │  2     │ 2      │ 2      │  1,5 │
       │Кабели связи       │  0,5    │  0,5    │ 0,5    │ 1     │ 1      │ 1     │  1     │  0,5      │  -    │  1     │ 1      │ 1      │  1   │
       │Тепловые сети:     │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │от наружной        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │стенки канала,     │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │тоннеля            │  1,5    │  1      │ 1      │ 2     │ 2      │ 2     │  4     │  2        │  1    │  -     │ -      │ 2      │  1   │
       │от оболочки        │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │бесканальной       │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │прокладки          │  1,5    │  1      │ 1      │ 1     │ 1      │ 1,5   │  2     │  2        │  1    │  -     │ -      │ 2      │  1   │
       │Каналы, тоннели    │  1,5    │  1      │ 1      │ 2     │ 2      │ 2     │  4     │  2        │  1    │  2     │ 2      │ -      │  1   │
       │Наружные           │         │         │        │       │        │       │        │           │       │        │        │        │      │
       │пневмомусоропроводы│  1      │  1      │ 1      │ 1     │ 1,5    │ 2     │  2     │  1,5      │  1    │  1     │ 1      │ 1      │  -   │
       └───────────────────┴─────────┴─────────┴────────┴───────┴────────┴───────┴────────┴───────────┴───────┴────────┴────────┴────────┴──────┘
      --------------------------------
  • В соответствии с требованиями разд. 2 Правил устройства электроустановок (ПЭУ), утвержденных Минэнерго СССР 18 августа 1975 г. по согласованию с Госстроем СССР
  • Примечания:
  • 1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно — геологических условий в соответствии со СНиП 2.04.02-84.
  • 2. Расстояние от бытовой канализации до хозяйственно — питьевого водопровода следует принимать, м: до водопровода из железобетонных и асбестоцементных труб — 5; до водопровода из чугунных труб диаметром до 200 м — 1,5, диаметром свыше 200 мм — 3; до водопровода из пластмассовых труб — 1,5. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры в характеристики грунтов должно быть 1,5 м
  • 3. При параллельной прокладке газопроводов для труб диаметром до 300 мм расстояние между ними (в свету) допускается принимать 0,4 м и более 300 мм — 0,5 м при совместном размещении в одной траншее двух и более газопроводов.
  • 4. В таблице указаны расстояния до стальных газопроводов. Размещение газопроводов из неметаллических труб следует предусматривать согласно СНиП 2.04.08-87.
  • 5. При прокладке кабельной линии параллельно высоковольтной линии (ВЛ) напряжением 110 кВ и выше расстояние от кабеля до крайнего провода должно быть не менее 10 м (п. 4.12 СНиП II-89-80).
  • РАССТОЯНИЯ ПО ВЕРТИКАЛИ ПРИ ПЕРЕСЕЧЕНИИ ИНЖЕНЕРНЫХ СЕТЕЙ
  • 1. Выписка из СНиП II-89-80.
  • «При пересечении инженерных сетей расстояния по вертикали (в свету) должны быть не менее:
  • а) между трубопроводами или электрокабелями и железнодорожными трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия проезжей части до верха трубы (или ее футляра) или электрокабеля при открытом способе производства работ — 1м; при закрытом способе производства работ (продавливание, горизонтальное бурение или щитовая проходка) — 1,5 м;
  • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
  • в) между трубопроводами и силовыми кабелями до 35 кВ и кабелями связи — 0,5 м;
  • г) между силовыми кабелями 110-220 кВ и трубопроводами 1 м;
  • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
  • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные и трубопроводов для ядовитых и дурно пахнущих жидкостей) — 0,2 м;
  • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурно пахнущие жидкости, на 0,4 м;
  • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
  • и) вводы хозяйственно — питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб — 0,5 м;
  • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься — 0,4 м.»
  • 2. Выписка из Типового материала для проектирования. 901-09-9.87.
  • «Глубина заложения от подошвы рельса железнодорожного пути до верха футляра должна быть не менее:
  • 1,0 м — при открытом способе производства работ;
  • 1,5 м — при производстве работ методами продавливания, горизонтального бурения или щитовой проходки;
  • 2,5 м — при проколе.
  • Глубина заложения от дна водоотводного сооружения или основания насыпи до верха футляра при всех способах производства работ принимается не менее 1,0 м.
  • Минимальную глубину укладки газопровода до верха футляра от подошвы рельса на нулевых отметках и выемках, а при наличии насыпи — от подошвы насыпи следует предусматривать:
  • под железными дорогами общей сети — 2,0 м (от дна водоотводных сооружений 1,5 м), а при производстве работ методом прокола — 2,5 м;
  • При этом на пересечениях железных дорог общей сети глубина укладки газопровода на участках за пределами футляра на расстоянии 50,0 м в обе стороны от земляного полотна должна приниматься не менее 2,10 м от поверхности земли до верха газопровода.
  • При устройстве перехода в пучинистых грунтах при глубине сезонного промерзания более 1 м и температурой транспортируемой жидкости или газа более + 5 град. С минимальная глубина от подошвы рельса до верх футляра должна проверяться теплотехническим расчетом на устойчивость земляного полотна».
  • Размещение инженерных сетей — Специальные виды работ в строительстве

    Для нормальной эксплуатации промышленного предприятия на площадке сооружается комплекс инженерных сетей, обеспечивающих производственные и бытовые потребности в воде, паре, тепле, электроэнергии, газе и т. п.

    Инженерные сети проектируются как единое хозяйство, увязанное с другими элементами генерального плана. Этим требованиям отвечает совмещенный план, составляемый на всех стадиях проектирования.

    В зависимости от расположения в вертикальной плоскости инженерные сети делят на подземные и надземные.

    Подземные сети прокладывают непосредственно в грунте либо в защитных трубах, конструкциях, а также в каналах, непроходных или проходных тоннелях (коллекторах). Их устраивают, как правило, в проездах по наиболее простой и экономичной схеме, располагая примерно в такой последовательности от красной линии к оси проезда: кабели слабого тока; кабели линий связи; кабели электроснабжения; теплопровод и воздухопровод; газопровод, кислотопровод, ацетиленопровод; водопровод; канализация; водостоки.

    Надземные инженерные сети прокладывают на столбах, мачтах, эстакадах, кронштейнах, в галереях и по крышам.

    Расстояние в плане от подземных трубопроводов при их траншейной прокладке до параллельно расположенных зданий, сооружений и дорог устанавливают согласно табл. 16.

    Таблица 16 — Минимальные горизонтальные расстояния в свету между инженерными сетями, а также между ними и параллельно  расположенными сооружениями, м

    Примечания. 1. При параллельной прокладке водопроводов питьевой воды с канализационными линиями расстояние между трубопроводами должно быть не менее 1,5 м при водопроводных трубах диаметром до 200 мм и не менее  З м при диаметре труб более 200мм.

    2. В стесненных условиях прокладки сетей расстояния могут быть уменьшены при специальном обосновании.
    Как видно из табл. 16, минимальное расстояние от обреза фундамента здания до края трубопровода устанавливается не менее 2 м. Более глубокое заложение труб следует контролировать по формуле:

    (38)

    где L — расстояние от обреза фундамента до наружной грани траншеи, м;

    — разность глубин заложения дна траншеи и фундамента здания, м.

    α — величина угла внутреннего трения грунта.

    Схема глубокого заложения трубопровода показана на рис. 132.


    Рис. 132. Схема глубокого заложения трубопровода

    Если величина L значительна, то в разрыве между обрезом фундамента и данным трубопроводом может быть уложена какая-либо другая коммуникация меньшего заглубления. По формуле (38) можно корректировать расстояние между параллельными  трубопроводами.

    Расстояния в свету при пересечении подземных сетей трубопроводов с другими сетями, а также с железными и автомобильными дорогами должны быть не менее тех, которые показаны в табл. 17.

    Таблица 17 — Минимальные расстояния в свету между коммуникациями при их пересечении

    Водопроводные сети, как правило, устраивают кольцевыми. Пожарные гидранты располагают вдоль проездов на расстоянии друг от друга не более 100 м, не ближе 5 м от стен зданий и вблизи перекрестков проездов. Гидранты при установке их вне проезжей части дорог располагают не далее 2,5 м от края проезжей части дороги.

    Расстояние по вертикали в свету между сетями. Минимальное расстояние в свету между трубопроводами и строительными конструкциями

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать:

        по таблице 5.13;

        Не менее 0,5 м на вводах инженерных сетей в зданиях сельских поселений.

        При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 5.13, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки.

    Указанные в таблицах 5.12 и 5.13 расстояния допускается уменьшать:

        при выполнении соответствующих технических мероприятий, обеспечивающих требования безопасности и надежности;

        Прокладке подземных газопроводов давлением до 0,6 МПа в стесненных условиях (когда расстояния, регламентированные нормативными документами, выполнить не представляется возможным) на отдельных участках трассы, между зданиями и под арками зданий;

        Прокладке газопроводов давлением свыше 0,6 МПа при сближении их с отдельно стоящими подсобными строениями (зданиями без постоянного присутствия людей) – до 50 %.

        1. При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать, не менее:


        1) при прокладке кабельной линии параллельно высоковольтной линии (ВЛ) напряжением 110 кВ и выше от кабеля до крайнего провода – 10 м;

        2) между трубопроводами или электрокабелями, кабелями связи и железнодорожными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля – по расчету на прочность сети, но не менее 0,6 м;

        3) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог – 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна – 0,5 м;

        4) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи – 0,5 м;

        5) между трубопроводами и силовыми кабелями напряжением 110-220 кВ – 1 м;

        6) между трубопроводами и кабелями связи при прокладке в коллекторах – 0,1 м, при этом кабели связи должны располагаться выше трубопроводов;

        7) между кабелями связи и силовыми кабелями при параллельной прокладке в коллекторах – 0,2 м, при этом кабели связи должны располагаться ниже силовых кабелей.

    В условиях реконструкции:

        расстояние от кабельных линий до подземных частей и заземлителей отдельных опор ВЛ напряжением выше 1000 В допускается принимать не менее
        2 м, при этом расстояний по горизонтали (в свету) до крайнего провода ВЛ не нормируется;

        При соблюдении требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м.

    Таблица 5.12

    Нормы, стандарты и правила для расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений, между соседними инженерными подземными сетями при их параллельном размещении, при пересечении инженерных коммуникаций расстояния по вертикали (в свету). Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы.

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по соответствующей таблице «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по таблице ниже. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений следует принимать в соответствии с СП 62.13330 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (в данном обзоре вопрос не рассматривается). »

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) от подземных сетей до зданий и сооружений

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) от подземных сетей до

    фунда- ментов зданий и сооруже- ний

    фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог

    оси крайнего пути

    бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

    наружной бровки кювета или подошвы насыпи дороги

    фундаментов опор воздушных линий электропередачи напряжением

    железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки

    железных дорог колеи 750 мм и трамвая

    до 1 кВ наружного освещения, контактной сети трамваев и троллей- бусов

    свыше 1 до 35 кВ

    свыше 35 до 110 кВ и выше

    Водопровод и напорная канализация

    Самотечная канализация (бытовая и дождевая)

    Дренаж

    Сопутствующий дренаж

    Тепловые сети:

    2 (см. прим. 3)

    Кабели силовые всех напряжений и кабели связи

    Каналы, коммуникационные тоннели

    Наружные пневмомусоропроводы

    * Относится только к расстояниям от силовых кабелей.

    • Примечания
      1. Для климатических подрайонов IA, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
      2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
      3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
      4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
      5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать
      • до сетей канализации, водопровода, тепловых сетей — 5 м;
      • от обделок без оклеечной гидроизоляции до сетей канализации — 6 м,
      • для остальных водонесущих сетей — 8 м;
      • расстояние от обделок до кабелей принимать: напряжением до 10 кВ — 1 м, до 35 кВ — 3 м.
    • В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м:
      • 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;
      • 2 — от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;
      • 1,5 — от силовых кабелей и кабелей связи;
      • расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5.

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице ниже «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    12.36 Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице 16 , а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (в данном обзоре вопрос не рассматривается).

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) до соседних инженерных сетей при их параллельном размещении

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) до

    водопро- вода

    кана- лизации бытовой

    дренажа и дождевой кана- лизации

    кабелей силовых всех напряжений

    кабелей связи

    тепловых сетей

    каналов, тоннелей

    наружных пневмо- мусоро- проводов

    наружная стенка канала, тоннеля

    оболочка беска- нальной прокладки

    Водопровод

    См. прим. 1

    См. прим.2

    Канализация бытовая

    См. прим. 2

    Канализация дождевая

    Кабели силовые всех напряжений

    Кабели связи

    Тепловые сети:

    от наружной стенки канала, тоннеля

    от оболочки бесканальной прокладки

    Каналы, тоннели

    Наружные пневмомусоропроводы

    * В соответствии с требованиями раздела 2 правил ПУЭ.
    • Примечания
      1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно-геологических условий в соответствии с СП 31.13330.
      2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:
        • до водопровода из железобетонных и асбестоцементных труб — 5;
        • до водопровода из чугунных труб диаметром до 200 мм — 1,5,
        • диаметром свыше 200 мм — 3;
        • до водопровода из пластмассовых труб — 1,5.
      3. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

    При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СП 18.13330. «СВОД ПРАВИЛ ГЕНЕРАЛЬНЫЕ ПЛАНЫ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Master plans for industrial enterprises» Актуализированная редакция СНиП II-89-80

    • При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее :
      • а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
      • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
      • в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
      • г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
      • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
      • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
      • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
      • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
      • и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
      • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.

    Инженерные сети


    Расстояние, м, по горизонтали (в свету) от подземных сетей

    до фунда-ментов зданий и сооруже-ний

    до фунда-ментов огражде-ний предпри-ятий, эстакад, опор контактной сети и связи, железных дорог

    до оси крайнего пути

    до бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

    до наружной бровки кювета

    или подошвы насыпи дороги


    до фундаментов опор воздушных линий электропередачи напряжением

    железных дорог колеи 1520 мм, но не менее глубины траншей до подошвы насыпи и бровки выемки

    железных дорог колеи
    750 мм

    до 1 кВ наружного освещения, контактной сети троллейбусов

    св. 1 до 35 кВ

    св. 35 до 110 кВ и выше

    Водопровод и напорная канализация

    5

    3

    4

    2,8

    2

    1

    1

    2

    3

    Самотечная канализация (бытовая и дождевая)

    3

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    Дренаж

    3

    1

    4

    2,8

    1,5

    1

    1

    2

    3

    Сопутствующий дренаж

    0,4

    0,4

    0,4

    0

    0,4

    Газопроводы горючих газов давления, МПа;

    низкого до 0,005

    2

    1

    3,8

    2,8

    1,5

    1

    1

    5

    10

    среднего

    свыше 0,005 до 0,3


    4

    1

    4,8

    2,8

    1,5

    1

    1

    5

    10

    высокого:

    свыше 0,3 до 0,6

    7

    1

    7,8

    3,8

    2,5

    1

    1

    5

    10

    свыше 0,6 до 1,2

    10

    1

    10,8

    3,8

    2,5

    2

    1

    5

    10

    Тепловые сети:

    от наружной стенки канала, тоннеля

    2

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    от оболочки бесканальной прокладки

    5*

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3

    Кабели силовые всех напряжений и кабели связи

    0,6

    0,5

    3,2

    2,8

    1,5

    1

    0,5*

    5*

    10*

    Каналы, коммуникационные тоннели

    2

    1,5

    4

    2,8

    1,5

    1

    1

    2

    3*

    Наружные пневмо-мусоропроводы

    2

    1

    3,8

    2,8

    1,5

    1

    1

    3

    5

    * Относится только к расстояниям от силовых кабелей.
    Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, расстояние их до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.

    Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать согласно СНиП 41-02-2003 «Тепловые сети».

    Расстояния от силовых кабелей напряжением 110–220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.

    В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки
    каналов), м:


        1 – от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;

        2 – от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;

        1,5 – от силовых кабелей и кабелей связи.

    Таблица 5.13

    Инже-нерные сети

    Расстояние, м, по горизонтали (в свету)

    до во-до-про-вода

    до ка-нали-зации быто-вой

    до дре-нажа и дож-девой кана-лиза-ции

    до газопроводов давления, МПа
    (кгс/скв. м)

    до ка-бе-лей си-ло-вых всех нап-ря-же-ний

    до ка-бе-лей

    свя-зи


    до тепловых сетей

    до ка-на-лов,

    то-нне-лей


    до на-руж-ных пне-вмо-му-со-ро-про-во-дов

    низ-кого

    до 0,005


    сред-него св. 0,005 до 0,3

    высокого

    наружная

    сте-нка ка-нала, тон-неля


    обо-лоч-ка

    бес-каналь-ной про-кла-дки


    св. 0,3

    до 0,6


    св. 0,6

    до 1,2


    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    Водо-провод

    1,5

    *

    1,5

    1

    1

    1,5

    2

    1*

    0,5

    1,5

    1,5

    1,5

    1

    Канали-зация бытовая

    *

    0,4

    0,4

    1

    1,5

    2

    5

    1*

    0,5

    1

    1

    1

    1

    Дожде-вая канали-зация

    1,5

    0,4

    0,4

    1

    1,5

    2

    5

    1*

    0,5

    1

    1

    1

    1

    Газо-проводы давления, МПа:

    низкого до 0,005

    1

    1

    1

    0,5

    0,5

    0,5

    0,5

    1

    1

    2

    1

    2

    1

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    среднего свыше 0,005
    до 0,3

    1

    1,5

    1,5

    0,5

    0,5

    0,5

    0,5

    1

    1

    2

    1

    2

    1,5

    высокого

    свыше 0,3 до 0,6

    1,5

    2

    2

    0,5

    0,5

    0,5

    0,5

    1

    1

    2

    1,5

    2

    2

    свыше 0,6 до 1,2

    2

    5

    5

    0,5

    0,5

    0,5

    0,5

    2

    1

    4

    2

    4

    2

    Кабели силовые всех напря-жений

    1*

    1*

    1*

    1

    1

    1

    2

    0,1-0,5

    0,5

    2

    2

    2

    1,5

    Кабели связи

    0,5

    0,5

    0,5

    1

    1

    1

    1

    0,5

    1

    1

    1

    1

    Тепло-вые сети:

    от наруж-ной стенки канала, тоннеля

    1,5

    1

    1

    2

    2

    2

    4

    2

    1

    2

    1

    от оболочки беска-нальной прокла-дки

    1,5

    1

    1

    1

    1

    1,5

    2

    2

    1

    2

    1

    Каналы, тоннели

    1,5

    1

    1

    2

    2

    2

    4

    2

    1

    2

    2

    1

    Наруж-ные пневмо-мусоро-проводы

    1

    1

    1

    1

    1,5

    2

    2

    1,5

    1

    1

    1

    1

    * Допускается уменьшать указанные расстояния до 0,5 м при соблюдении требований раздела 2.3 ПУЭ.
    Расстояние от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:

        а) до водопровода из железобетонных и асбестоцементных труб – 5;

        Б) до водопровода из чугунных труб диаметром:

        До 200 мм – 1,5;

        Свыше 200 мм – 3;

        В) до водопровода из пластмассовых труб – 1,5.

    Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

    При параллельной прокладке газопроводов для труб диаметром до 300 мм расстояние между ними (в свету) допускается принимать 0,4 м и более 300 мм – 0,5 м при совместном размещении в одной траншее двух и более газопроводов.

    В таблице 5.13 указаны расстояния до стальных газопроводов. Размещение газопроводов из неметаллических труб следует предусматривать согласно СНиП 42-01-2002 «Газораспределительные системы».

    Для специальных грунтов расстояние следует корректировать в соответствии со СНиП 41-02-2003 «Тепловые сети», СНиП 2.04.02-84* «Водоснабжение. Наружные сети и сооружения», СНиП 2.04.03-85* «Канализация. Наружные сети и сооружения»:


        1) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) – 0,2 м;

        2) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;

        3) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м – в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;

        4) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;

        5) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м;

        6) газопроводы при пересечении с каналами или тоннелями различного назначения следует размещать над или под этими сооружениями на расстоянии не менее 0,2 м в футлярах, выходящих на 2 м в обе стороны от наружных стенок каналов или тоннелей. Допускается прокладка в футляре подземных газопроводов давлением до 0,6 МПа сквозь тоннели различного назначения.

    7.20*. Инженерные сети следует размещать преимущественно в пределах поперечных профилей улиц и дорог; под тротуарами или разделительными полосами — инженерные сети в коллекторах, каналах или тоннелях; в разделительных полосах — тепловые сети, водопровод, газопровод, хозяйственную и дождевую канализацию.

    На полосе между красной линией и линией застройки следует размещать газовые низкого давления и кабельные сети (силовые, связи, сигнализации и диспетчеризации).

    При ширине проезжей части более 22 м следует предусматривать размещение сетей водопровода по обеим сторонам улиц.

    7.21. При реконструкции проезжих частей улиц и дорог с устройством дорожных капитальных покрытий, под которыми расположены подземные инженерные сети, следует предусматривать вынос этих сетей на разделительные полосы и под тротуары. При соответствующем обосновании допускаются под проезжими частями улиц сохранение существующих, а также прокладка в каналах и тоннелях новых сетей. На существующих улицах, не имеющих разделительных полос, допускается размещение новых инженерных сетей под проезжей частью при условии размещения их в тоннелях или каналах; при технической необходимости допускается прокладка газопровода под проезжими частями улиц.

    7.22*. Прокладку подземных инженерных сетей следует, как правило, предусматривать: совмещенную в общих траншеях; в тоннелях — при необходимости одновременного размещения тепловых сетей диаметром от 500 до 900 мм, водопровода до 500 мм, свыше десяти кабелей связи и десяти силовых кабелей напряжением до 10 кВ, при реконструкции магистральных улиц и районов исторической застройки, при недостатке места в поперечном профиле улиц для размещения сетей в траншеях, на пересечениях с магистральными улицами и железнодорожными путями. В тоннелях допускается также прокладка воздуховодов, напорной канализации и других инженерных сетей. Совместная прокладка газо- и трубопроводов, транспортирующих легковоспламеняющиеся и горючие жидкости, с кабельными линиями не допускается.

    В районах распространения вечномерзлых грунтов при осуществлении строительства инженерных сетей с сохранением грунтов в мерзлом состоянии следует предусматривать размещение теплопроводов в каналах или тоннелях независимо от их диаметра.

    Примечания*:

    1. На участках застройки в сложных грунтовых условиях (лесовные просадочные) необходимо предусматривать прокладку водонесущих инженерных сетей, как правило, в проходных тоннелях. Тип просадочности грунта следует принимать в соответствии со СНиП 2.01.01-82; СНиП 2.04-02-84; СНиП 2.04.03-85 и СНиП 2.04.07-86.

    2. На селитебных территориях в сложных планировочных условиях допускается прокладка наземных тепловых сетей при наличии разрешения местной администрации.

    7.23*. Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по табл.14.*

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по табл.15, а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в табл.15, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки.

    При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СНиП II-89-80.

    Указанные в табл.14 и 15 расстояния допускается уменьшать при выполнении соответствующих технических мероприятий, обеспечивающих требования безопасности и надежности.

    Таблица 14*

    Таблица 15

    7.24. Пересечение инженерными сетями сооружений метрополитена следует предусматривать под углом 90°, в условиях реконструкции допускается уменьшать угол пересечения до 60°. Пересечение инженерными сетями станционных сооружений метрополитена не допускается.

    На участках пересечения трубопроводы должны иметь уклон в одну сторону и быть заключены в защитные конструкции (стальные футляры, монолитные бетонные или железобетонные каналы, коллекторы, тоннели). Расстояние от наружной поверхности обделок сооружений метрополитена до конца защитных конструкций должно быть не менее 10 м в каждую сторону, а расстояние по вертикали (в свету) между обделкой или подошвой рельса (при наземных линиях) и защитной конструкцией — не менее 1 м. Прокладка газопроводов под тоннелями не допускается.

    Переходы инженерных сетей под наземными линиями метрополитена следует предусматривать с учетом требований ГОСТ 23961-80. При этом сети должны быть выведены на расстояние не менее 3 м за пределы ограждений наземных участков метрополитена.

    Примечания:

    1. В местах расположения сооружений метрополитена на глубине 20 м и более (от верха конструкции до поверхности земли), а также в местах залегания между верхом обделки сооружений метрополитена и низом защитных конструкций инженерных сетей глин, нетрещиноватых скальных или полускальных грунтов мощностью не менее 6 м изложенные требования к пересечению инженерными сетями сооружений метрополитена не предъявляются, а устройство защитных конструкций не требуется.

    2. В местах пересечения сооружений метрополитена напорные трубопроводы следует предусматривать из стальных труб с устройством с обеих сторон участка пересечения колодцев с водовыпусками и установкой в них запорной арматуры.

    7.25*. При пересечении подземных инженерных сетей с пешеходными переходами следует предусматривать прокладку трубопроводов под тоннелями, а кабелей силовых и связи — над тоннелями.

    7.26*. Прокладка трубопроводов с легковоспламеняющимися и горючими жидкостями, а также со сжиженными газами для снабжения промышленных предприятий и складов по селитебной территории не допускается.

    Магистральные трубопроводы следует прокладывать за пределами территории поселений в соответствии со СНиП 2.05.06-85. Для нефтепродуктопроводов, прокладываемых на территории поселения, следует руководствоваться СНиП 2.05.13-90.

    * С учетом использования одной полосы для стоянок легковых автомобилей.

    Примечания

    1 Ширина улиц и дорог определяется расчетом в зависимости от интенсивности движения транспорта и пешеходов, состава размещаемых в пределах поперечного профиля элементов (проезжих частей, технических полос для прокладки подземных коммуникаций, тротуаров, зеленых насаждений и др.), с учетом санитарно-гигиенических требований и требований гражданской обороны. Как правило, ширина улиц и дорог в красных линиях принимается м: магистральных дорог — 50-75; магистральных улиц — 40-80; улиц и дорог местного значения — 15-25.

    2 В условиях сложного рельефа или реконструкции, а также в зонах с высокой градостроительной ценностью территории допускается снижать расчетную скорость движения для дорог скоростного и улиц непрерывного движения на 10 км/ч с уменьшением радиусов кривых в плане и увеличением продольных уклонов.

    3 Для движения автобусов и троллейбусов на магистральных улицах и дорогах в больших, крупных и крупнейших городах следует предусматривать крайнюю полосу шириной 4 м; для пропуска автобусов в часы «пик» при интенсивности более 40 ед/ч, а в условиях реконструкции — более 20 ед/ч допускается устройство обособленной проезжей части шириной 8-12 м.

    На магистральных дорогах с преимущественным движением грузовых автомобилей допускается увеличивать ширину полосы движения до 4 м.

    4 В климатических подрайонах IA, IБ и IГ наибольшие продольные уклоны проезжей части магистральных улиц и дорог следует уменьшать на 10%. В местностях с объемом снегоприноса за зиму более 600 м/м в пределах проезжей части улиц и дорог следует предусматривать полосы шириной до 3 м для складирования снега.

    5 В ширину пешеходной части тротуаров и дорожек не включаются площади, необходимые для размещения киосков, скамеек и т.п.

    6 В климатических подрайонах IA, IБ и IГ, в местностях с объемом снегоприноса более 200 м/м ширину тротуаров на магистральных улицах следует принимать не менее 3 м.

    7 В условиях реконструкции на улицах местного значения, а также при расчетном пешеходном движении менее 50 чел./ч в обоих направлениях допускается устройство тротуаров и дорожек шириной 1 м.

    8 При непосредственном примыкании тротуаров к стенам зданий, подпорным стенкам или оградам следует увеличивать их ширину не менее чем на 0,5 м.

    9 Допускается предусматривать поэтапное достижение расчетных параметров магистральных улиц и дорог, транспортных пересечений с учетом конкретных размеров движения транспорта и пешеходов при обязательном резервировании территории и подземного пространства для перспективного строительства.

    10 В малых, средних и больших городах, а также в условиях реконструкции и при организации одностороннего движения транспорта допускается использовать параметры магистральных улиц районного значения для проектирования магистральных улиц общегородского значения.

    Рекомендуем также

    Расстояния от газопровода до других инженерных коммуникаций общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб- сп 42-101-2003 (утв- протоколом от 08-07-2003 32) (приложения а — к) (2021). Актуально в 2019 году

    размер шрифта

    ОБЩИЕ ПОЛОЖЕНИЯ ПО ПРОЕКТИРОВАНИЮ И СТРОИТЕЛЬСТВУ ГАЗОРАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ ИЗ МЕТАЛЛИЧЕСКИХ И ПОЛИЭТИЛЕНОВЫХ ТРУБ- СП… Актуально в 2018 году

    (извлечение из проекта СНиП «Градостроительство»)

    Таблица В.1

    Здания, сооружения и коммуникации Расстояния по вертикали (в свету), м, при пересечении Расстояния по горизонтали (в свету), м, при давлении газопровода, МПа
    до 0,005св. 0,005 до 0,3 св. 0,3 до 0,6 св. 0,6 до 1,2
    1. Водопровод 0,2 1,0 1,0 1,5 2,0
    2. Канализация бытовая 0,2 1,0 1,5 2,0 5,0
    3. Водосток, дренаж, дождевая канализация 0,2 1,0 1,5 2,0 5,0
    4. Тепловые сети:
    от наружной стенки канала, тоннеля 0,2 0,2 2,0 2,0 4,0
    от оболочки бесканальной прокладки 0,2 1,0 1,0 1,5 2,0
    5. Газопроводы давлением до 1,2 МПа 0,2 0,5 0,5 0,5 0,5
    6. Кабели силовые напряжением:
    до 35 кВ 0,5 1,0 1,0 1,0 2,0
    110-220 кВ 1,0 1,0 1,0 1,0 2,0
    Кабели связи 0,5 1,0 1,0 1,0 1,0
    7. Каналы, тоннели 0,2 2,0 2,0 2,0 4,0
    8. Нефтепродуктопроводы на территории поселений:
    для стальных газопроводов 0,35 2,5 2,5 2,5 2,5
    для полиэтиленовых газопроводов 0,35* 20,0 20,0 20,0 20,0
    Магистральные трубопроводы 0,35* По СНиП 2.05.06
    9. Фундаменты зданий и сооружений до газопроводов условным диаметром:
    до 300 мм 2,0 4,0 7,0 10,0
    св. 300 мм 2,0 4,0 7,0 20,0
    10. Здания и сооружения без фундамента Из условий возможности и безопасности производства работ при строительстве и эксплуатации газопровода
    11. Фундаменты ограждений, предприятий, эстакад, опор контактной сети и связи, железных дорог 1,0 1,0 1,0 1,0
    12. Железные дороги общего пользования колеи 1520 мм:
    межпоселковые газопроводы:
    подошва насыпи или бровка откоса выемки (крайний рельс на нулевых отметках) железных дорог общей сети колеи 1520 мм По СНиП 42-01 в зависимости от способа производства работ 50 50 50 50
    газопроводы на территории поселений и межпоселковые газопроводы в стесненных условиях:
    ось крайнего рельса, но не менее глубины траншеи до подошвы насыпи и бровки выемки 3,8 4,8 7,8 10,8
    13. Ось крайнего пути железных дорог колеи 750 мм и трамвая По СНиП 42-01 в зависимости от способа производства работ 2,8 2,8 3,8 3,8
    14. Бортовой камень улицы, дороги (кромки проезжей части, укрепленной полосы, обочины) То же 1,5 1,5 2,5 2,5
    15. Наружная бровка кювета или подошва насыпи дороги » 1,0 1,0 1,0 2,0
    16. Фундаменты опор воздушных линий электропередачи напряжением:
    до 1,0 кВ 1,0 1,0 1,0 1,0
    св. 1 кВ до35 кВ 5,0 5,0 5,0 5,0
    » 35 кВ 10,0 10,0 10,0 10,0
    17. Ось ствола дерева с диаметром кроны до 5 м 1,5 1,5 1,5 1,5
    18. Автозаправочные станции 20 20 20 20
    19. Кладбища 15 15 15 15
    20. Здания закрытых складов категорий А, Б (вне территории промпредприятий) до газопровода условным диаметром:
    до 300 мм 9,0 9,0 9,0 10,0
    св. 300 мм 9,0 9,0 9,0 20,0
    То же, категорий В, Г и Д до газопровода условным диаметром:
    до 300 мм 2,0 4,0 7,0 10,0
    св. 300 мм 2,0 4,0 7,0 20,0
    21. Бровка оросительного канала (при непросадочных грунтах) В соответствии со СНиП 42-01 1,0 1,0 2,0 2,0

    Примечания: 1. Вышеуказанные расстояния следует принимать от границ, отведенных предприятиям территорий с учетом их развития, для отдельно стоящих зданий и сооружений — от ближайших выступающих их частей, для всех мостов — от подошвы конусов.

    2. Допускается уменьшение до 0,25 м расстояния по вертикали между газопроводом и электрокабелем всех напряжений или кабелем связи при условии прокладки кабеля в футляре. Концы футляра должны выходить на 2 м в обе стороны от стенок пересекаемого газопровода.

    3. Знак » — » обозначает, что прокладка газопроводов в данных случаях запрещена.

    4. При прокладке полиэтиленовых газопроводов вдоль трубопроводов, складов, резервуаров и т.д., содержащих агрессивные по отношению к полиэтилену вещества (среды), расстояния от них принимаются не менее 20 м.

    5. Знак «*» обозначает, что полиэтиленовые газопроводы следует заключать в футляр, выходящий на 10 м в обе стороны от места пересечения.

    Расстояние от газопровода до опор воздушной линии связи, контактной сети трамвая, троллейбуса и электрифицированных железных дорог следует принимать как до опор воздушной линии электропередачи соответствующего напряжения.

    Минимальные расстояния от газопроводов до тепловой сети бесканальной прокладки с продольным дренажем следует принимать аналогично канальной прокладке тепловых сетей.

    Минимальные расстояния в свету от газопровода до ближайшей трубы тепловой сети бесканальной прокладки без дренажа следует принимать как до водопровода.

    Расстояние от анкерных опор, выходящих за габариты труб тепловой сети, следует принимать с учетом их сохранности.

    Минимальное расстояние по горизонтали от газопровода до напорной канализации допускается принимать как до водопровода.

    Минимальное расстояние от мостов железных и автомобильных дорог длиной не более 20 м следует принимать как от соответствующих дорог.

    ПРИЛОЖЕНИЕ Г
    (рекомендуемое)

    Расстояния вертикали между инженерными сетями. Минимальное расстояние в свету между трубопроводами и строительными конструкциями

    * С учетом использования одной полосы для стоянок легковых автомобилей.

    Примечания

    1 Ширина улиц и дорог определяется расчетом в зависимости от интенсивности движения транспорта и пешеходов, состава размещаемых в пределах поперечного профиля элементов (проезжих частей, технических полос для прокладки подземных коммуникаций, тротуаров, зеленых насаждений и др.), с учетом санитарно-гигиенических требований и требований гражданской обороны. Как правило, ширина улиц и дорог в красных линиях принимается м: магистральных дорог — 50-75; магистральных улиц — 40-80; улиц и дорог местного значения — 15-25.

    2 В условиях сложного рельефа или реконструкции, а также в зонах с высокой градостроительной ценностью территории допускается снижать расчетную скорость движения для дорог скоростного и улиц непрерывного движения на 10 км/ч с уменьшением радиусов кривых в плане и увеличением продольных уклонов.

    3 Для движения автобусов и троллейбусов на магистральных улицах и дорогах в больших, крупных и крупнейших городах следует предусматривать крайнюю полосу шириной 4 м; для пропуска автобусов в часы «пик» при интенсивности более 40 ед/ч, а в условиях реконструкции — более 20 ед/ч допускается устройство обособленной проезжей части шириной 8-12 м.

    На магистральных дорогах с преимущественным движением грузовых автомобилей допускается увеличивать ширину полосы движения до 4 м.

    4 В климатических подрайонах IA, IБ и IГ наибольшие продольные уклоны проезжей части магистральных улиц и дорог следует уменьшать на 10%. В местностях с объемом снегоприноса за зиму более 600 м/м в пределах проезжей части улиц и дорог следует предусматривать полосы шириной до 3 м для складирования снега.

    5 В ширину пешеходной части тротуаров и дорожек не включаются площади, необходимые для размещения киосков, скамеек и т.п.

    6 В климатических подрайонах IA, IБ и IГ, в местностях с объемом снегоприноса более 200 м/м ширину тротуаров на магистральных улицах следует принимать не менее 3 м.

    7 В условиях реконструкции на улицах местного значения, а также при расчетном пешеходном движении менее 50 чел./ч в обоих направлениях допускается устройство тротуаров и дорожек шириной 1 м.

    8 При непосредственном примыкании тротуаров к стенам зданий, подпорным стенкам или оградам следует увеличивать их ширину не менее чем на 0,5 м.

    9 Допускается предусматривать поэтапное достижение расчетных параметров магистральных улиц и дорог, транспортных пересечений с учетом конкретных размеров движения транспорта и пешеходов при обязательном резервировании территории и подземного пространства для перспективного строительства.

    10 В малых, средних и больших городах, а также в условиях реконструкции и при организации одностороннего движения транспорта допускается использовать параметры магистральных улиц районного значения для проектирования магистральных улиц общегородского значения.

    СНиП 41-02-2003

    ПРИЛОЖЕНИЕ Б (обязательное)

    Таблица Б.1 — Расстояния по вертикали

    Нормы, стандарты и правила для расстояний по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений, между соседними инженерными подземными сетями при их параллельном размещении, при пересечении инженерных коммуникаций расстояния по вертикали (в свету). Расстояние между трубами и кабелями. Расстояния между трубопроводами, кабелями, мусоропроводами, трубами и другими инженерными коммуникациями и другими объектами — таблицы. Расстояние от трубы до… Расстояние от кабеля до….таблицы.

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по соответствующей таблице «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    Расстояния по горизонтали (в свету) от ближайших подземных инженерных сетей до зданий и сооружений следует принимать по таблице ниже. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до зданий и сооружений следует принимать в соответствии с СП 62.13330 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002 (в данном обзоре вопрос не рассматривается). »

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) от подземных сетей до зданий и сооружений

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) от подземных сетей до

    фунда- ментов зданий и сооруже- ний

    фундаментов ограждений предприятий, эстакад, опор контактной сети и связи, железных дорог

    оси крайнего пути

    бортового камня улицы, дороги (кромки проезжей части, укрепленной полосы обочины)

    наружной бровки кювета или подошвы насыпи дороги

    фундаментов опор воздушных линий электропередачи напряжением

    железных дорог колеи 1520 мм, но не менее глубины траншеи до подошвы насыпи и бровки выемки

    железных дорог колеи 750 мм и трамвая

    до 1 кВ наружного освещения, контактной сети трамваев и троллей- бусов

    свыше 1 до 35 кВ

    свыше 35 до 110 кВ и выше

    Водопровод и напорная канализация

    Самотечная канализация (бытовая и дождевая)

    Дренаж

    Сопутствующий дренаж

    Тепловые сети:

    2 (см. прим. 3)

    Кабели силовые всех напряжений и кабели связи

    Каналы, коммуникационные тоннели

    Наружные пневмомусоропроводы

    * Относится только к расстояниям от силовых кабелей.

    • Примечания
      1. Для климатических подрайонов IA, IБ, IГ и IД расстояние от подземных сетей (водопровода, бытовой и дождевой канализации, дренажей, тепловых сетей) при строительстве с сохранением вечномерзлого состояния грунтов оснований следует принимать по техническому расчету.
      2. Допускается предусматривать прокладку подземных инженерных сетей в пределах фундаментов опор и эстакад трубопроводов, контактной сети при условии выполнения мер, исключающих возможность повреждения сетей в случае осадки фундаментов, а также повреждения фундаментов при аварии на этих сетях. При размещении инженерных сетей, подлежащих прокладке с применением строительного водопонижения, их расстояние до зданий и сооружений следует устанавливать с учетом зоны возможного нарушения прочности грунтов оснований.
      3. Расстояния от тепловых сетей при бесканальной прокладке до зданий и сооружений следует принимать как для водопровода.
      4. Расстояния от силовых кабелей напряжением 110-220 кВ до фундаментов ограждений предприятий, эстакад, опор контактной сети и линий связи следует принимать 1,5 м.
      5. Расстояния по горизонтали от обделок подземных сооружений метрополитена из чугунных тюбингов, а также из железобетона или бетона с оклеечной гидроизоляцией, расположенных на глубине менее 20 м (от верха обделки до поверхности земли), следует принимать
      • до сетей канализации, водопровода, тепловых сетей — 5 м;
      • от обделок без оклеечной гидроизоляции до сетей канализации — 6 м,
      • для остальных водонесущих сетей — 8 м;
      • расстояние от обделок до кабелей принимать: напряжением до 10 кВ — 1 м, до 35 кВ — 3 м.
    • В орошаемых районах при непросадочных грунтах расстояние от подземных инженерных сетей до оросительных каналов следует принимать (до бровки каналов), м:
      • 1 — от газопровода низкого и среднего давления, а также от водопроводов, канализации, водостоков и трубопроводов горючих жидкостей;
      • 2 — от газопроводов высокого давления до 0,6 МПа, теплопроводов, хозяйственно-бытовой и дождевой канализации;
      • 1,5 — от силовых кабелей и кабелей связи;
      • расстояние от оросительных каналов уличной сети до фундаментов зданий и сооружений — 5.

    Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице ниже «СП 42.13330 Градостроительство. Планировка и застройка городских и сельских поселений»

    12.36 Расстояния по горизонтали (в свету) между соседними инженерными подземными сетями при их параллельном размещении следует принимать по таблице 16 , а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. а на вводах инженерных сетей в зданиях сельских поселений — не менее 0,5 м. При разнице в глубине заложения смежных трубопроводов свыше 0,4 м расстояния, указанные в таблице 16, следует увеличивать с учетом крутизны откосов траншей, но не менее глубины траншеи до подошвы насыпи и бровки выемки. Минимальные расстояния от подземных (наземных с обвалованием) газопроводов до сетей инженерно-технического обеспечения следует принимать в соответствии с СП 62.13330. «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002» (в данном обзоре вопрос не рассматривается).

    Таблица (СП 42.13330) Расстояние, м, по горизонтали (в свету) до соседних инженерных сетей при их параллельном размещении

    Инженерные сети

    Расстояние, м, по горизонтали (в свету) до

    водопро- вода

    кана- лизации бытовой

    дренажа и дождевой кана- лизации

    кабелей силовых всех напряжений

    кабелей связи

    тепловых сетей

    каналов, тоннелей

    наружных пневмо- мусоро- проводов

    наружная стенка канала, тоннеля

    оболочка беска- нальной прокладки

    Водопровод

    См. прим. 1

    См. прим.2

    Канализация бытовая

    См. прим. 2

    Канализация дождевая

    Кабели силовые всех напряжений

    Кабели связи

    Тепловые сети:

    от наружной стенки канала, тоннеля

    от оболочки бесканальной прокладки

    Каналы, тоннели

    Наружные пневмомусоропроводы

    * В соответствии с требованиями раздела 2 правил ПУЭ.
    • Примечания
      1. При параллельной прокладке нескольких линий водопровода расстояние между ними следует принимать в зависимости от технических и инженерно-геологических условий в соответствии с СП 31.13330.
      2. Расстояния от бытовой канализации до хозяйственно-питьевого водопровода следует принимать, м:
        • до водопровода из железобетонных и асбестоцементных труб — 5;
        • до водопровода из чугунных труб диаметром до 200 мм — 1,5,
        • диаметром свыше 200 мм — 3;
        • до водопровода из пластмассовых труб — 1,5.
      3. Расстояние между сетями канализации и производственного водопровода в зависимости от материала и диаметра труб, а также от номенклатуры и характеристики грунтов должно быть 1,5 м.

    При пересечении инженерных сетей между собой расстояния по вертикали (в свету) следует принимать в соответствии с требованиями СП 18.13330. «СВОД ПРАВИЛ ГЕНЕРАЛЬНЫЕ ПЛАНЫ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ Master plans for industrial enterprises» Актуализированная редакция СНиП II-89-80

    • При пересечении инженерных коммуникаций расстояния по вертикали (в свету) должны быть, не менее :
      • а) между трубопроводами или электрокабелями, кабелями связи и железнодорожными и трамвайными путями, считая от подошвы рельса, или автомобильными дорогами, считая от верха покрытия до верха трубы (или ее футляра) или электрокабеля, — по расчету на прочность сети, но не менее 0,6 м;
      • б) между трубопроводами и электрическими кабелями, размещаемыми в каналах или тоннелях, и железными дорогами расстояние по вертикали, считая от верха перекрытия каналов или тоннелей до подошвы рельсов железных дорог, — 1 м, до дна кювета или других водоотводящих сооружений или основания насыпи железнодорожного земляного полотна — 0,5 м;
      • в) между трубопроводами и силовыми кабелями напряжением до 35 кВ и кабелями связи — 0,5 м;
      • г) между силовыми кабелями напряжением 110-220 кВ и трубопроводами — 1 м;
      • д) в условиях реконструкции предприятий при условии соблюдения требований ПУЭ расстояние между кабелями всех напряжений и трубопроводами допускается уменьшать до 0,25 м;
      • е) между трубопроводами различного назначения (за исключением канализационных, пересекающих водопроводные, и трубопроводов для ядовитых и дурнопахнущих жидкостей) — 0,2 м;
      • ж) трубопроводы, транспортирующие воду питьевого качества, следует размещать выше канализационных или трубопроводов, транспортирующих ядовитые и дурнопахнущие жидкости, на 0,4 м;
      • з) допускается размещать стальные, заключенные в футляры трубопроводы, транспортирующие воду питьевого качества, ниже канализационных, при этом расстояние от стенок канализационных труб до обреза футляра должно быть не менее 5 м в каждую сторону в глинистых грунтах и 10 м — в крупнообломочных и песчаных грунтах, а канализационные трубопроводы следует предусматривать из чугунных труб;
      • и) вводы хозяйственно-питьевого водопровода при диаметре труб до 150 мм допускается предусматривать ниже канализационных без устройства футляра, если расстояние между стенками пересекающихся труб 0,5 м;
      • к) при бесканальной прокладке трубопроводов водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения расстояния от этих трубопроводов до расположенных ниже и выше канализационных трубопроводов должны приниматься 0,4 м.
    Сооружения и инженерные сети Наименьшие расстояния в свету по вертикали, м
    До водопровода, водостока, газопровода, канализации 0,2
    До бронированных кабелей связи 0,5
    До силовых и контрольных кабелей напряжением до 35 кВ 0,5 (0,25 в стесненных условиях) — при соблюдении требований примечания 5
    До маслонаполненных кабелей напряжением св. 110 кВ 1,0 (0,5 в стесненных условиях) — при соблюдении требований примечания 5
    До блока телефонной канализации или до бронированного кабеля связи в трубах 0,15
    До подошвы рельсов железных дорог промышленных предприятий 1,0
    То же, железных дорог общей сети 2,0
    » трамвайных путей 1,0
    До верха дорожного покрытия автомобильных дорог общего пользования I, II и III категорий 1,0
    До дна кювета или других водоотводящих сооружений или до основания насыпи железнодорожного земляного полотна (при расположении тепловых сетей под этими сооружениями) 0,5
    До сооружений метрополитена (при расположении тепловых сетей над этими сооружениями) 1,0
    До головки рельсов железных дорог Габариты «С», «Сп», «Су» по ГОСТ 9238 и ГОСТ 9720
    До верха проезжей части автомобильной дороги 5,0
    До верха пешеходных дорог 2,2
    До частей контактной сети трамвая 0,3
    То же, троллейбуса 0,2
    До воздушных линий электропередачи при наибольшей стреле провеса проводов при напряжении, кВ:
    до 1 1,0

    Примечания
    1 Заглубление тепловых сетей от поверхности земли или дорожного покрытия (кроме автомобильных дорог I, II и III категорий) следует принимать не менее:
    а) до верха перекрытий каналов и тоннелей — 0,5 м;
    б) до верха перекрытий камер — 0,3 м;
    в) до верха оболочки бесканальной прокладки 0,7 м. В непроезжей части допускаются выступающие над поверхностью земли перекрытия камер и вентиляционных шахт для тоннелей и каналов на высоту не менее 0,4 м;
    г) на вводе тепловых сетей в здание допускается принимать заглубления от поверхности земли до верха перекрытия каналов или тоннелей — 0,3 м и до верха оболочки бесканальной прокладки — 0,5 м;
    д) при высоком уровне грунтовых вод допускается предусматривать уменьшение величины заглубления каналов и тоннелей и расположение перекрытий выше поверхности земли на высоту не менее 0,4 м, если при этом не нарушаются условия передвижения транспорта.
    2 При надземной прокладке тепловых сетей на низких опорах расстояние в свету от поверхности земли до низа тепловой изоляции трубопроводов должно быть, м, не менее:
    при ширине группы труб до 1,5 м — 0,35;
    при ширине группы труб более 1,5 м — 0,5.
    3 При подземной прокладке тепловые сети при пересечении с силовыми, контрольными кабелями и кабелями связи могут располагаться над или под ними.
    4 При бесканальной прокладке расстояние в свету от водяных тепловых сетей открытой системы теплоснабжения или сетей горячего водоснабжения до расположенных ниже или выше тепловых сетей канализационных труб принимается не менее 0,4 м.
    5 Температура грунта в местах пересечения тепловых сетей с электрокабелями на глубине заложения силовых и контрольных кабелей напряжением до 35 кВ не должна повышаться более чем на 10 °С по отношению к высшей среднемесячной летней температуре грунта и на 15 °С — к низшей среднемесячной зимней температуре грунта на расстоянии до 2 м от крайних кабелей, а температура грунта на глубине заложения маслонаполненного кабеля не должна повышаться более чем на 5 °С по отношению к среднемесячной температуре в любое время года на расстоянии до 3 м от крайних кабелей.
    6 Заглубление тепловых сетей в местах подземного пересечения железных дорог общей сети в пучинистых грунтах определяется расчетом из условий, при которых исключается влияние тепловыделений на равномерность морозного пучения грунта. При невозможности обеспечить заданный температурный режим за счет заглубления тепловых сетей предусматривается вентиляция тоннелей (каналов, футляров), замена пучинистого грунта на участке пересечения или надземная прокладка тепловых сетей.
    7 Расстояния до блока телефонной канализации или до бронированного кабеля связи в трубах следует уточнять по специальным нормам.
    8 В местах подземных пересечений тепловых сетей с кабелями связи, блоками телефонной канализации, силовыми и контрольными кабелями напряжением до 35 кВ допускается при соответствующем обосновании уменьшение расстояния по вертикали в свету при устройстве усиленной теплоизоляции и соблюдении требований пунктов 5, 6, 7 настоящих примечаний.

    Таблица Б.2 — Расстояния по горизонтали от подземных водяных тепловых сетей открытых систем теплоснабжения и сетей горячего водоснабжения до источников возможного загрязнения

    Источник загрязнения Наименьшие расстояния в свету по горизонтали, м
    1. Сооружения и трубопроводы бытовой и производственной канализации: при прокладке тепловых сетей в каналах и тоннелях при бесканальной прокладке тепловых сетей Д у ≤ 200 мм То же, Д у > 200 мм

    2. Кладбища, свалки, скотомогильники, поля орошения: при отсутствии грунтовых вод при наличии грунтовых вод и в фильтрующих грунтах с движением грунтовых вод в сторону тепловых сетей

    3. Выгребные и помойные ямы: при отсутствии грунтовых вод при наличии грунтовых вод и в фильтрующих грунтах с движением грунтовых вод в сторону тепловых сетей

    1,0 1,5 3,0
    Примечание — При расположении сетей канализации ниже тепловых сетей при параллельной прокладке расстояния по горизонтали должны приниматься не менее разности в отметках заложения сетей, выше тепловых сетей — расстояния, указанные в таблице, должны увеличиваться на разницу в глубине заложения.

    Таблица Б.З — Расстояния по горизонтали от строительных конструкций тепловых сетей или оболочки изоляции трубопроводов при бесканальной прокладке до зданий, сооружений и инженерных сетей

    Наименьшие расстояния в свету,м
    Подземная прокладка тепловых сетей
    До фундаментов зданий и сооружений:

    при прокладке в каналах и тоннелях и непросадочных

    грунтах (от наружной стенки канала тоннеля) при диаметре

    Д у 2,0
    Д у = 500-800 5,0
    Д у = 900 и более 8,0
    Д у 5,0
    Д у ≥ 500 8,0
    б) при бесканальной прокладке в непросадочных грунтах (от

    оболочки бесканальной прокладки) при диаметре труб, мм:

    Д у 5,0
    Д у ≥ 500 7,0
    То же, в просадочных грунтах I типа при:
    Д у ≤ 100 5,0
    Д у > 100доД у 7,0
    Д у ≥ 500 8,0
    До оси ближайшего пути железной дороги колеи 1520 мм 4,0 (но не менее глубины траншеи тепловой сети до
    Здания, сооружения и инженерные сети
    подошвы насыпи)
    То же, колеи 750 мм 2,8
    До ближайшего сооружения земляного полотна железной 3,0 (но не менее глубины
    дороги траншеи тепловой сети до
    основания крайнего
    сооружения)
    До оси ближайшего пути электрифицированной железной 10,75
    дороги
    До оси ближайшего трамвайного пути 2,8
    До бортового камня улицы дороги (кромки проезжей части, 1,5
    укрепленной полосы обочины)
    До наружной бровки кювета или подошвы насыпи дороги 1,0
    До фундаментов ограждений и опор трубопроводов 1,5
    До мачт и столбов наружного освещения и сети связи 1,0
    До фундаментов опор мостов путепроводов 2,0
    До фундаментов опор контактной сети железных дорог 3,0
    То же, трамваев и троллейбусов 1,0
    До силовых и контрольных кабелей напряжением до 35 кВ и 2,0 (см. примечание 1)
    маслонаполненных кабелей (до 220 кВ)
    До фундаментов опор воздушных линий электропередачи при
    напряжении, кВ (при сближении и пересечении):
    до 1 1,0
    св. 1 до 35 2,0
    св.35 3,0
    До блока телефонной канализации, бронированного кабеля 1,0
    связи в трубах и до радиотрансляционных кабелей
    До водопроводов 1,5
    То же, в просадочных грунтах I типа 2,5
    До дренажей и дождевой канализации 1,0
    До производственной и бытовой канализации (при закрытой 1,0
    системе теплоснабжения)
    До газопроводов давлением до 0,6 МПа при прокладке 2,0
    тепловых сетей в каналах, тоннелях, а также при бесканальной
    прокладке с попутным дренажом
    То же, более 0,6 до 1,2 МПа 4,0
    До газопроводов давлением до 0,3 МПа при бесканальной 1,0
    прокладке тепловых сетей без попутного дренажа
    То же, более 0,3 до 0,6 МПа 1,5
    То же, более 0,6 до 1,2 МПа 2,0

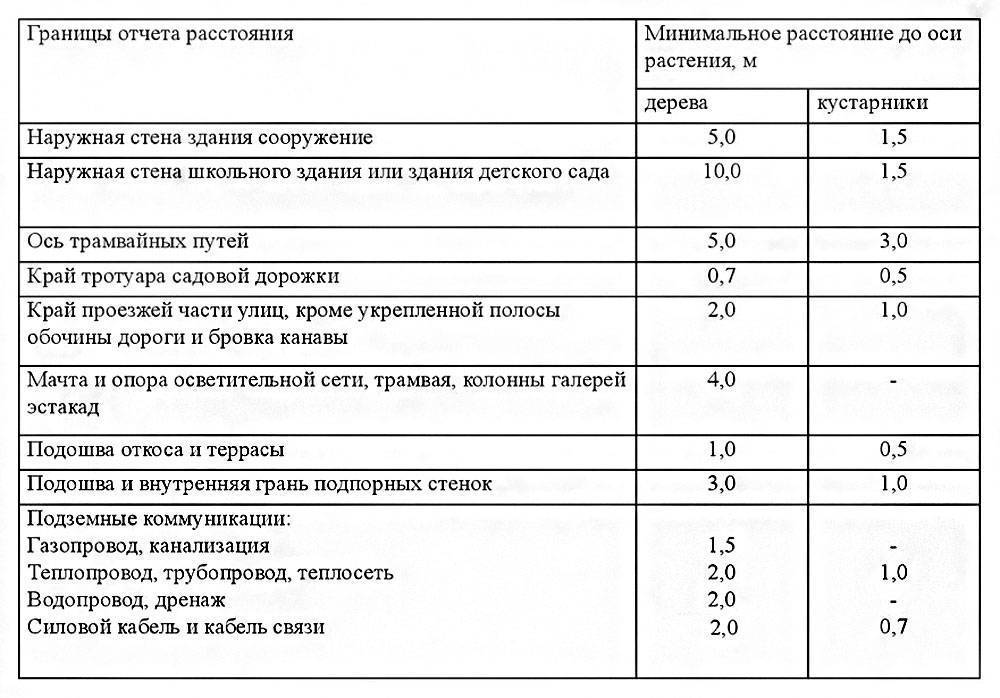

    До ствола деревьев 2,01 (см. примечание 10)
    До кустарников 1,0 (см. примечание 10)
    До каналов и тоннелей различного назначения (в том числе до 2,0
    бровки каналов сетей орошения — арыков)
    До сооружений метрополитена при обделке с наружной 5,0 (но не менее глубины
    оклеечной изоляцией траншей тепловой сети до
    основания сооружения)
    То же, без оклеечной гидроизоляции 8,0 (но не менее глубины
    траншей тепловой сети до
    основания сооружения)
    До ограждения наземных линий метрополитена 5
    Здания, сооружения и инженерные сети Наименьшие расстояния в свету, м
    До резервуаров автомобильных заправочных станций (АЗС): а) при бесканальной прокладке б) при канальной прокладке (при условии устройства вентиляционных шахт на канале тепловых сетей) 10,0 15,0
    Надземная прокладка тепловых сетей
    До ближайшего сооружения земляного полотна железных дорог До оси железнодорожного пути от промежуточных опор (при пересечении железных дорог)

    До оси ближайшего трамвайного пути До бортового камня или до наружной бровки кювета автомобильной дороги До воздушной линии электропередачи с наибольшим отклонением проводов при напряжении, кВ:

    св. 1 до 20 35-110 150 220 330 500 До ствола дерева До жилых и общественных зданий для водяных тепловых сетей, паропроводов давлением Р у

    3

    Габариты «С», «Сп», «Су» по ГОСТ 9238 и ГОСТ 9720 2,8 0,5

    (см. примечание 8)

    1 3 4 4,5 5 6 6,5 2,0

    25 (см. примечание 9) 20 (см. примечание 9) 10 (см. примечание 9)

    Примечания

    1 Допускается уменьшение приведенного в таблице EL3 расстояния при соблюдении условия, что на всем участке сближения тепловых сетей с кабелями температура грунта (принимается по климатическим данным) в месте прохождения кабелей в любое время года не будет повышаться по сравнению со среднемесячной температурой более чем на 10 °С для силовых и контрольных кабелей напряжением до 10 кВ и на 5 °С — для силовых контрольных кабелей напряжением 20 — 35 кВ и маслонаполненных кабелей до 220 кВ.

    2 При прокладке в общих траншеях тепловых и других инженерных сетей (при их одновременном строительстве) допускается уменьшение расстояния от тепловых сетей до водопровода и канализации до 0,8 м при расположении всех сетей в одном уровне или с разницей в отметках заложения не более 0,4 м.

    3 Для тепловых сетей, прокладываемых ниже основания фундаментов опор, зданий, сооружений, должна дополнительно учитываться разница в отметках заложения с учетом естественного откоса грунта или приниматься меры к укреплению фундаментов.

    4 При параллельной прокладке подземных тепловых и других инженерных сетей на разной глубине заложения приведенные в таблице Б.3. расстояния должны увеличиваться и приниматься не менее разности заложения сетей. В стесненных условиях прокладки и невозможности увеличения расстояния должны предусматриваться мероприятия по защите инженерных сетей от обрушения на время ремонта и строительства тепловых сетей.

    5 При параллельной прокладке тепловых и других инженерных сетей допускается уменьшение приведенных в таблице R3_ расстояний до сооружений на сетях (колодцев, камер, ниш и т.п.) до величины не менее 0,5 м, предусматривая мероприятия по обеспечению сохранности сооружений при производстве строительно-монтажных работ.

    6 Расстояния до специальных кабелей связи должны уточняться по соответствующим нормам.

    7 Расстояние от наземных павильонов тепловых сетей для размещения запорной и регулирующей арматуры (при отсутствии в них насосов) до жилых зданий принимается не менее 15 м. В особо стесненных условиях допускается уменьшение его до 10 м.

    8 При параллельной прокладке надземных тепловых сетей с воздушной линией электропередачи напряжением свыше 1 до 500 кВ вне населенных пунктов расстояние по горизонтали от крайнего провода следует принимать не менее высоты опоры.

    9 При надземной прокладке временных (до 1 года эксплуатации) водяных тепловых сетей (байпасов) расстояние до жилых и общественных зданий может быть уменьшено при обеспечении мер по безопасности жителей (100 %-й контроль сварных швов, испытание трубопроводов на 1,5 от максимального рабочего давления, но не менее 1,0 МПа, применение полностью укрытой стальной запорной арматуры и т.п.).

    10 В исключительных случаях при необходимости прокладки тепловых сетей под землей ближе 2 м от деревьев, 1 м от кустарников и других зеленых насаждений толщина теплоизоляционного слоя трубопроводов должна приниматься удвоенной.

    Лицом к лицу — расстояние в вербальном общении

    Язык жестов — это форма общения без звука, дополняющая слова. Психолог В этой статье Марсело Р. Себерио обсуждает это и его связь с различными типами дистанции во время личного общения.

    Последнее обновление: 17 декабря, 2019

    Несмотря на то, что технологии ограничивают личный диалог, все же важно установить хорошие средства общения. Это потому, что язык жестов — отличный бесшумный коммуникатор.Фактически, между строками написано больше. Кроме того, он завершает то, что вы говорите, словами.

    Невербальная коммуникация имеет решающее значение при передаче сообщения. Итак, какое расстояние наиболее подходящее для установления эффективного общения?

    Лицом к лицу — вселенная жестов

    Вселенная жестов и движений является частью невербального общения. Это означает, что жест является базовой единицей этого типа языка. Кроме того, наиболее распространенным термином для его определения является язык тела.Это потому, что люди используют его для общения с любым человеком поблизости.

    Жесты — это выразительные движения психического содержания. То есть жесты — это мышечные движения, стремящиеся к разрядке . И они действительно понимают это, независимо от того, являются ли они добровольными и подкрепленными намерением или непроизвольными продуктами бессознательной динамики.

    Жест, как правило, имеет сложность, исключающую возможность точного измерения. Синергия почти незаметных микродвижений для сознательного восприятия такова, что чрезвычайно трудно сделать всеобъемлющее и полное восприятие жестовой вселенной.

    Жесты лицом к лицу

    Жесты в человеческих взаимодействиях — это символические движения, которые выражают и демонстрируют то, что нужно расшифровать. То есть жесты — это цель, которую нужно интерпретировать. Каждый собеседник может кодировать жесты своего партнера по общению в соответствии со своими убеждениями. Кроме того, в соответствии с их ценностями, личным значением, знанием друг друга и контекстом, в котором происходит их взаимодействие.

    Однако жесты лица, туловища и конечностей; использование пространства; а действия, с которыми движется ваше тело, делают паравербальный язык спонтанным элементом для передачи сообщений .Это маргинализированный ресурс, отодвинутый на задний план перед лицом вербального языка.

    На самом деле, многие поколения слушателей не только слушают, но и наблюдают за своим собеседником, пока они слушают. Их нужно видеть, когда они говорят. Тем не менее, они редко осознают это. То есть люди не осознают, что им нужно общаться лицом к лицу. Это потому, что им нужно понимать свое послание во всех его аспектах. Обычно при общении люди говорят «Я тебя слышу», а не «Я тебя вижу».

    Расстояния между коммуникаторами

    Жесты, выражения и тон речи, а также каденция, ритм и движения между объемами — более или менее заметные для тел — все развиваются в ограниченном пространстве между коммуникаторами. Такое пространство — оптимальное расстояние для установления связи между двумя и более людьми.

    Зал

    (1966) отличает управление пространством. И также его движение относительно такой близости или относительного расстояния .Он классифицирует его по четырем типам дистанций.

    Типы дистанции

    • Интимная дистанция. Это подразумевает дистанцию ​​эмоциональной близости. Это расстояние между людьми, у которых есть романтические отношения. Кроме того, это часть отца, который гладит сына по волосам. Он также присутствует в отношениях ребенка и матери. Это подход, позволяющий собеседникам объединиться. В какой-то мере есть разрыв в пределах личной территориальности. Это пространство предлагает им выразить себя эмоционально, например, обнимать или ласкать тело другого человека.
    • Личное расстояние. Это расстояние близости, но такое, на котором собеседники сохраняют свои личные границы. Они не потеряны и, по сути, четко определены. Таким образом, это дистанция межличностных отношений, негласно согласованная между друзьями, семьей и коллегами. Это также расстояние между двумя людьми, у которых общие цели или интересы.
    • Социальная дистанция. На таком расстоянии нет физического контакта.Взгляд оказывается единственным типом ссылок, который преобладает над . Это не безличные отношения, но есть защитное пространство, а также дистанция от возможных вторжений или вмешательств со стороны собеседника. Кроме того, это оптимальное расстояние в ситуациях переговоров и сделок купли-продажи. В общем, есть парты, витрины, столы и предметы, которые накладывают дистанцию ​​между коммуникаторами между собеседниками. Таким образом, в традиционных психиатрических консультациях классическая терапевтическая дистанция происходит через стол или белый халат.
    • Общественная дистанция. Это расстояние формального взаимодействия. Нет ни близости, ни персональной ссылки. Кроме того, нет никаких прямых отношений. Например, это типичное расстояние лектора или профессора.

    Об этом расстоянии

    В последних трех типах расстояний, указанных выше, длина промежутка между собеседниками составляет от 23 до 32 дюймов. Это не больше и не меньше ширины стандартной двери или некоторых коридоров.

    Таким образом, архитектура определенным образом выражает образ жизни и человеческое взаимодействие. В дизайне дома так много всего делается с учетом конкретных требований семьи. То же самое и с безличным дизайном в строительстве. Как правило, межкомнатные двери менее широкие, чем наружные.

    Современные межкомнатные двери, как и коридоры, имеют ширину примерно 26 дюймов, а входные — 32. В том же духе конструкции первой половины 20-го века имеют более широкие внутренние двери, чем современные наружные французские двери.

    Несмотря на то, что мы жили во времена безличных отношений, произошло сокращение личных, социальных и общественных расстояний. Но в первые десятилетия прошлого века была введена формальная квота на расстояние, несмотря на более тесное общение и большее количество знаний о соседях, друзьях и семье. Например, физический контакт был неприемлем, и люди ожидали формального обращения . Как и в случае с дверьми, расстояние в отношениях тогда было намного больше, чем сегодня.

    Расстояние между отношениями

    Это расстояние зависит от социокультурного контекста. Каждая культура требует определенного пространства между коммуникаторами. Определенные контексты имеют более тесную социальную дистанцию, эквивалентную интимной дистанции в других культурах. Это часто приводит к недопониманию между людьми, принадлежащими к антагонистическим контекстам на уровне отношений. Тем более в тех случаях, когда физический контакт — единственный способ подчеркнуть что-то словесное.

    Лицом к лицу — пример относительной дистанции и социокультурного контекста

    Этот пример Пола Ватцлавика в 1976 году показывает такие различия.Речь идет о группе исследователей, исследовавших явление в аэропорту Рио-де-Жанейро. В аэропорту была терраса с невысокими перилами, и многие из них обвалились за последние годы. Эти несчастные случаи случались только среди иностранцев, в основном европейцев.

    Эта терраса была местом встреч для приемов и прощаний. Таким образом, исследователи обнаружили, что, когда бразильцы разговаривали с европейцами, последние начали отказываться от первых. Это потому, что они пытались достичь подходящего места для своего конкретного взаимодействия .По иронии судьбы, личное пространство Бразилии невелико, возможно, эквивалентно интимной дистанции европейцев.

    Таким образом, когда европейцы начали отходить назад, чтобы увеличить расстояние, бразильцы в ответ двинулись к ним в поисках их собственной социальной дистанции. Как следствие, многие европейцы упали с перил на первый этаж аэропорта.

    Помимо дистанции взаимодействия, налагаемой чьей-то культурой, существует еще и личная дистанция. Каждый человек ставит одни при налаживании общения с другими.Например, стандартное расстояние в 32 дюйма позволяет человеку смотреть в лицо собеседника. Кроме того, они могут наблюдать за остальными телами и жестами через собственное периферийное зрение.

    Заключение

    Наконец, сложно освоить жесты. То есть человек сознательно владеют тем, что они хотят выразить вербальным языком , но это невозможно с помощью жестов.

    Таким образом, вы должны знать о своем мета-общении и предпочтительном расстоянии.Особенно, когда есть сомнения по поводу значения, которое вы придаете чужим жестам. Это поможет вам научиться лучше общаться.

    Это может вас заинтересовать …

    Стандарты Часто задаваемые вопросы | BICSI

    Этот вопрос продолжает возникать. Считается, что эти недоразумения связаны с несколькими причинами:

    • Публикация технического отчета ISO / IEC, в котором рассматриваются методы смягчения последствий при прокладке кабелей и ограничения расстояния между установленными кабелями класса E / категории 6.
    • Публикация бюллетеня TIA по техническим системам, в котором рассматриваются методы смягчения последствий при прокладке кабелей и ограничения расстояния между установленными кабелями категории 6.
    • Публикация стандарта ISO / IEC, который отвечает требованиям к кабелям расширенного класса e / категории 6 (класс Ea / категория 6a) без ограничений на длину кабелей менее 100 м.
    • Публикация стандарта TIA, который отвечает требованиям расширенной категории 6 (Категория 6A) к кабелям без ограничений на длину кабелей ниже 100 м.
    • Таблица 55-12, относящаяся к стандарту IEEE 802.3an-2006.
    • Маркетинговые заявления производителя о поддержке 10GBASE-T приложениями с ограниченным расстоянием.

    В этом ответе мы не можем ответить на претензии отдельных производителей кабельных систем о «малодоступной» поддержке 10GBASE-T, однако мы можем предложить основанные на стандартах рекомендации в отношении приложения 10 Gigabit Ethernet. Суть в том, что если вы хотите достичь поддержки 10GBASE-T на расстоянии до 100 м без необходимости в потенциально дорогостоящих методах смягчения последствий, вы должны указать и установить продукты кабельной системы класса Ea / категории 6a или выше, которые полностью соответствуют ISO / IEC 11801. -2002 Ред.2.0 Поправка 1, «Информационные технологии — Типовые кабели для помещений заказчика — Поправка 1» и ANSI / TIA-568-B.2-10, «Технические характеристики передачи для 4-парных 100-омных кабелей расширенной категории 6».

    Дополнительная информация


    История 10GBASE-T

    В 2006 году IEEE опубликовал стандарт IEEE 802.3an-2006, известный как «Стандарт IEEE для информационных технологий — Телекоммуникации и обмен информацией между системами — Локальные и городские сети — Особые требования Часть 3: Множественный доступ с контролем несущей и обнаружением коллизий (CSMA / CD) и спецификации физического уровня. Поправка 1. Физический уровень и параметры управления для работы со скоростью 10 Гбит / с, тип 10GBASE-T.«В этом стандарте определено несколько классификаций / категорий кабелей с соответствующими ограничениями длины. В 2006 г. существовали стандарты на кабели класса E / категории 6 (экранированные и неэкранированные) и класса F / категории 7 (экранированные), как указано в таблице 55-12 (ниже На момент публикации IEEE 802.3an-2006 стандарты на кабели класса Ea / категории 6a и класса Fa / категории 7a еще не были опубликованы. Оба с тех пор опубликованы.

    IEEE 802.3an-2006, Таблица 55-12, Типы кабелей и расстояния

    Кабели Поддерживаемые расстояния между сегментами связи Кабельные ссылки
    Класс E / Категория 6 от 55 м до 100 м * ISO / IEC TR-24750 / TIA / EIA TSB-155
    Класс E / Категория 6: неэкранированный 55 метров 0 / TIAISO / IEC TR-24750 / EIA TSB-155
    Класс E / Категория 6: экранированный 100 метров ISO / IEC TR-24750 / TIA / EIA TSB-155
    Класс F / (Категория 7) 100 метров ISO / IEC TR-2475
    Класс EA / Категория 6A 100 метров ISO / IEC 11801 Ed 2.1 / TIA / EIA-568-B.2-10

    * Поддерживаемые сегменты линии связи длиной до 100 м должны соответствовать требованиям посторонних перекрестных помех к вносимым потерям, указанным в 55.7.3.1.2 (PSANEXT) и 55.7.3.2.2 (требования к соотношению потерь PSANEXT и вносимых потерь).

    Интерпретация IEEE 802.3an-2006, таблица 55-12
    Первое упоминание о кабельной разводке класса E / категории 6 предлагает поддерживаемое расстояние сегмента связи от 55 до 100 м. Причина, по которой предлагается такой широкий ассортимент, состоит в том, чтобы приспособить два типа кабелей класса E / категории 6; экранированные и неэкранированные.Если вы посмотрите дальше в таблице, обратите внимание, что для неэкранированных кабелей класса E / категории 6 расстояние ограничено до 55 м, в то время как экранированные кабели класса E / категории 6, по-видимому, поддерживают приложение 10GBASE-T на расстоянии до 100 м. Ключом к пониманию этих ограничений по длине является понимание значения ссылок на кабели, которые также перечислены в таблице.

    Понимание цели ISO / IEC TR-24750
    ISO / IEC TR-24750 — это технический отчет, известный как «Информационные технологии — Оценка и снижение уровня установленных симметричных кабельных каналов для поддержки 10GBASE-T.«Как следует из названия, этот отчет был написан потому, что в то время вопрос о кабельной системе, совместимой с 10GBASE-T, все еще находился в стадии технической разработки, и не было непосредственной возможности достижения соглашения по международному стандарту. В этом отчете представлены рекомендации относительно установленного класса E и будут ли они поддерживать 10GBASE-T. В этом отчете также представлены процедуры снижения рисков для повышения производительности каналов класса E до точки, в которой поддерживается приложение. Кабели класса F и класса Fa в соответствии с ISO / IEC 11801: 2002, будет поддерживать 10GBASE-T без смягчения на расстоянии до 100 м.Поддержка 10GBASE-T включает дополнительные параметры и расширенный частотный диапазон (1-500 МГц) за пределами класса E (1-250 МГц). Соответствие установленной кабельной разводки сверх исходным техническим характеристикам должно определяться в каждом конкретном случае и в первую очередь необходимо из-за новых требований к внешнему шуму. Соответствие этим требованиям конкретным каналом зависит от используемых компонентов и методов установки. Поскольку 10GBASE-T использует частоты, превышающие указанные для класса E стандарта ISO / IEC 11801, данные поставщика и установщика могут быть полезны для оценки производительности установленных каналов класса E.

    ISO / IEC TR-24750 Методы смягчения последствий
    В зависимости от используемых компонентов и разводки кабеля и соединительного оборудования некоторые параметры передачи могут не соблюдаться. Критическим параметром передачи является сумма мощности посторонних перекрестных помех. Для каналов, которые должны быть повторно аттестованы в полевых условиях для устранения проблем, следует проконсультироваться с производителем относительно методов смягчения или предпринять следующие действия:

    1. Замените патч-корды патч-кордами более высокой категории.
    2. Удалите стяжки для жгутов кабелей и, насколько это возможно, расположите кабели в случайном порядке на ближнем конце.
    3. Заменить патч-панель на патч-панель более высокой категории.
    4. Уменьшите количество компонентов кабельной разводки.
    5. Заменить кабели.

    Методы смягчения, описанные выше, могут значительно повлиять на стоимость установки, и важно отметить, что любое перемещение или изменение установленных компонентов кабельной системы может привести к еще одному раунду методов смягчения последствий для дальнейшего устранения неполадок.

    Понимание цели TIA / EIA TSB-155
    TIA / EIA TSB-155 — это технический бюллетень, известный как «Рекомендации по оценке и смягчению последствий установленных кабелей категории 6 для поддержки 10GBASE-T». Руководящие принципы этого бюллетеня по телекоммуникационным системам (TSB) содержат дополнительные рекомендации для дальнейшей характеристики существующей кабельной системы категории 6, как указано в ANSI / TIA / EIA-568B.2-1 для поддержки приложений 10GBASE-T. Это TSB включает процедуры полевых испытаний и инструкции для полевых испытателей, которые можно использовать для этой оценки.В этом TSB описаны дополнительные рекомендации по поддержке стандарта IEEE 802.3an 10GBASE-T для использования установленной 100-омной 4-парной кабельной системы категории 6, отвечающей требованиям ANSI / TIA / EIA-568-B.2-1. Этот TSB характеризует перекрестные помехи между 4-парными кабелями категории 6 в непосредственной близости, называемые посторонними перекрестными помехами, и предоставляет дополнительные рекомендации для полевого испытательного оборудования и методов полевых испытаний, а также для уменьшения посторонних перекрестных помех. В этих рекомендациях содержится дополнительная информация о характеристиках передачи на расширенных частотах, ожидаемых для кабелей категории 6 от 250 МГц до 500 МГц.Рекомендации по параметрам передачи, включенные в TSB-155, предоставляют средства для оценки установленных кабелей категории 6, как указано в ANSI / TIA / EIA-568-B.2-1 и соответствующих дополнениях, до 500 МГц включительно и для дополнительные параметры, необходимые для поддержки 10GBASE-T.

    TIA / EIA TSB-155 Методы смягчения последствий
    Следующие процедуры могут применяться к каналам с недостаточным запасом на посторонние перекрестные помехи. Выберите вариант (ы), наиболее подходящий для вашей ситуации.

    1. Если возможно выборочное развертывание приложений 10GBASE-T, используйте несмежные положения коммутационной панели (смежность коммутационной панели также следует проверять на задней части коммутационной панели), разъедините шнуры оборудования и отсоедините горизонтальные кабели.
    2. При развертывании приложений 10GBASE-T в соседних положениях коммутационной панели в телекоммуникационной комнате рекомендуется тестирование. Количество нарушенных каналов, подлежащих тестированию, следует определять с использованием методов статистической выборки на основе предполагаемого уровня достоверности.
      1. Определите измеренные положения коммутационной панели, которые необходимо включить в сумму мощности.
      2. Выберите и протестируйте те каналы, соединители которых находятся рядом с нарушенным каналом, или сегменты кабеля в том же пучке, что и канал с помехами. Для этих каналов проверьте, чтобы внешние перекрестные помехи были включены в расчет суммы мощности, следуя процедурам, описанным в разделе A.8.
    3. В случае, если параметры передачи посторонних перекрестных помех, указанные в 6.1 или 6.2, не соблюдаются на шаге 2, посторонние перекрестные помехи могут быть уменьшены с помощью следующей процедуры.
      1. Уменьшите влияние внешних перекрестных помех, разделив шнуры оборудования, коммутационные шнуры и развязав горизонтальный кабель.
      2. Альтернативой разъединению шнуров оборудования является использование шнуров оборудования, в достаточной степени отвечающих требованиям для уменьшения влияния внешних перекрестных помех, таких как шнуры категории 6 ScTP или шнуры категории 6a.
      3. Перенастроить кросс-соединение как межсоединение
      4. Заменить разъемы на разъемы категории 6а
      5. Заменить горизонтальный кабель горизонтальным кабелем категории 6а

    Должны быть проверены рабочие характеристики канала после смягчения последствий, фактически, рабочие характеристики канала должны быть проверены после любого перемещения или изменений установленной системы, поскольку изменения в физической геометрии установленной кабельной системы класса E / категории 6 могут изменить ранее сообщенные Тактико-технические характеристики трансмиссии.Опять же, описанные выше методы смягчения последствий могут значительно повлиять на стоимость установки, и важно отметить, что любое перемещение или изменение установленных компонентов кабельной системы может привести к еще одному раунду методов смягчения последствий для дальнейшего устранения неполадок. Как было предложено ранее, суть в том, что если вы хотите достичь поддержки 10GBASE-T на расстоянии до 100 м без необходимости в потенциально дорогостоящих методах смягчения последствий, вы должны указать и установить продукты кабельной системы класса Ea / категории 6a или выше, которые полностью соответствуют ISO / МЭК 11801-2002 Изд.2.0 Поправка 1, известная как «Информационные технологии — Общие кабели для помещений заказчика — Поправка 1» и ANSI / TIA-568-B.2-10, «Технические характеристики передачи для 4-парных 100-омных кабелей расширенной категории 6».

    Телекоммуникационная горизонтальная кабельная разводка и опорная конструкция — UIT

    4,1

    Горизонтальная кабельная разводка — это часть телекоммуникационной кабельной системы, которая простирается от телекоммуникационной комнаты до телекоммуникационной розетки в рабочей зоне.Горизонтальная кабельная разводка должна быть проложена в домашней звездообразной топологии. Это предпочтительно что телекоммуникационная комната должна располагаться на одном этаже с рабочими зонами служил. Максимальное горизонтальное расстояние должно составлять 76 метров (250 футов). Для удобства прокладка кабеля и будущее расширение в коридоре или основных распределительных магистралях, кабель лотки являются предпочтительным методом разводки горизонтальной проводки от телекоммуникационных помещение к выходам связи.Когда требуются кабелепроводы, необходимо использовать кабелепровод диаметром не менее 1 дюйма. нужно бежать к каждому домкрату; Гнезда с гирляндной цепью неприемлемы. J-образные крючки, разнесенные каждые 4 фута, может использоваться для распределения небольших пучков кабелей над подвесными потолочные пространства, от основных распределительных магистралей до мест розеток в комнатах. Кабельные лотки должен быть спроектирован с учетом максимального расчетного коэффициента заполнения от 40% до максимального внутренней глубины 6 дюймов, чтобы обеспечить возможность прокладки кабеля в будущем.Продукция для кабельных лотков должна быть торговой марки B-Line или Flex Tray. Кабель нельзя прикреплять к кабелепроводу, трубам и т. Д. другое подсобное сооружение, либо уложенное поверх потолочной плитки. Установить водосточные трубы. над стойкой или вертикальной прокладкой кабелей, чтобы обеспечить соблюдение радиуса изгиба.

    Все тракты кабелепровода должны иметь натяжные струны.

    4.2

    J-образные крюки должны быть прикреплены к элементам конструкции с помощью креплений, соответствующих материалу. Для дерева следует использовать шурупы или стяжные болты, шурупы с пластиковыми или свинцовыми анкерами. используется для штукатурки и бетона, саморезы должны использоваться для листов металл. Следует избегать крепления только к гипсокартону.

    4.3

    Unistrut или аналог может использоваться при необходимости для обеспечения точек крепления для кабелепровод или кабельный лоток. Все резьбовые стержни должны быть прикреплены к резьбовым анкерам.

    4,4

    Иногда могут использоваться большие крючки, которые выдерживают вес многих тросов, и надежно крепится с помощью стяжных болтов, металлических анкеров для бетона или металлических анкеров с эпоксидной смолой.

    4,5

    Крюки должны устанавливаться на расстоянии не более четырех (4) футов друг от друга. Может потребоваться более тесный интервал в местах, где кабели проложены по углам или в непосредственной близости от других механические или электрические системы.

    4,6

    Если используются кабельные каналы, кабельные лотки и кабелепроводы, их размеры должны соответствовать список ниже.Минимальный размер дорожки качения и кабелепровода составляет 1 дюйм или эквивалентный диаметр. Используйте кабельные лотки Flextray или B-Line. Допускается не более двух изгибов на 90 градусов. между горизонтальными точками протяжки кабеля, хотя не рекомендуется изгибать под углом 90 градусов. Использовать широкие гнутые изделия, когда требуются 90-е годы. Количество кабелей, которые можно установить в трубопроводе ограничивается максимально допустимым натяжением кабелей.Максимум заполнение 40% является предпочтительным для будущих добавлений кабеля.

    Коммуникационная проводка не используется совместно с другими специалистами (пожарные, HVAC и т. Д.). Другие предприятия, которым требуются кабельные каналы низкого напряжения, должны обеспечивать свои собственные пути.

    4,7

    Дорожка качения, кабельный лоток и канал ЕМТ

    Таблица размеров кабелепроводов ЕМТ

    Размер кабелепровода EMT Максимальное количество кабелей
    1 дюйм 4
    1-1 / 4 дюйма 6
    1-1 / 2 дюйма 8
    2 дюйма 14
    2-1 / 2 дюйма 17
    3 дюйма 20
    Кабельный лоток — Продукция B-Line
    КОМПЛЕКТ ШАЙБЫ SPL Соединительный узел
    FTA6HD Вешалка
    FT4X8X10 ELG Кабельный лоток Flex Tray
    FT4X4X10 ELG Кабельный лоток Flex Tray
    БЧ42 J-образные крючки Bline
    БЧ42-РБ

    J-образные крючки Bline с монтажным кронштейном

    BCH64 J-образные крючки Bline

    Ни одна секция внутреннего кабелепровода не должна быть длиннее 100 футов между точками тяги.Ни одна секция кабелепровода не должна содержать более двух изгибов под углом 90 градусов или эквивалентных участков между ними. точки притяжения. Для трубопроводов с внутренним диаметром 2 дюйма или меньше внутренняя радиус изгиба кабелепровода должен быть как минимум в 6 раз больше внутреннего диаметра. Для трубопроводов с внутренним диаметром более 2 дюймов, внутренний радиус изгиба в трубопроводе должен быть как минимум в 10 раз больше внутреннего диаметра.Размер кабелепровода напрямую связан до запланированного диаметра пучка кабелей, включая известные будущие установки, и максимальное растягивающее усилие, которое может быть приложено к кабелю без ухудшения характеристик. свойств передачи кабеля. Кабелепроводы должны быть расширены для устранения заусенцев. и острые края. Натяжная струна или канат должны быть помещены в установленные кабелепроводы.

    • Гибкая трубка (металлическая или пластмассовая) не допускается.
    • Системы дорожек кабельного телевидения не должны заставлять кабель сгибаться с радиусом изгиба менее 1,21 дюйма. при условии максимального заполнения.

    4,8

    При прокладке кабелей в неизолированной стене из гипсокартона коробка не требуется; вместо монтажный кронштейн устройства можно надежно закрепить в стене.

    4,9

    Когда коробка кабелепровода и дорожки качения используется как домкрат, так и тяговая коробка, минимальная глубина коробки должна составлять 3-1 / 8 дюйма.

    4,10

    Кабель на открытых готовых участках (например, открытых потолках) должен быть проложен в кабелепроводе ЕМТ, или подходящую дорожку качения.Не рекомендуется использовать дорожку качения, которая сочетает в себе электрические и коммуникационная проводка; однако при необходимости для этого можно использовать опоры электропередач.

    Разница в силовом и коммуникационном пространстве в гонке за присоединением

    Новые игроки на арене совместного использования спешат развернуть услуги. Когда-то опоры электроснабжения стояли высокими под тяжестью одних только линий электропередач и телефонных линий, но сегодняшняя инфраструктура совместного использования теперь также должна поддерживать десятки конкурирующих компаний широкополосной связи.

    Сегодняшняя стареющая энергетическая и коммуникационная инфраструктура США находится в напряжении в соответствии с современным менталитетом «гонки за привязанность».

    Опасность, которую вызывает эта структурная деформация, проявляется в опорах электроснабжения, в частности, в быстрой эрозии правил безопасности, чтобы освободить место для более быстрого развертывания.

    Одной из наиболее фундаментальных рекомендаций по безопасности, содержащихся в Национальном кодексе электробезопасности (NESC), является разделение пространства питания (распределения энергии) и пространства связи на опорах электросети.Место на опорах электроснабжения становится все более тесным, что в конечном итоге может привести к перегрузке, если не будет тщательно контролироваться.

    Помещение снабжения и пространство связи: важно различать

    На этой иллюстрации показано расположение отсека питания и коммуникационного пространства на опоре электросети.

    Место питания (или зона электроснабжения) находится в самой верхней части столба, где находится электрическое оборудование (включая электрические распределительные кабели, трансформаторы и конденсаторы).Электропроводка в помещении может иметь разное напряжение и часто состоит из неизолированных проводов. По соображениям безопасности самые высокие напряжения находятся в самом высоком месте на полюсе. Только авторизованные электротехники могут работать в зоне снабжения или над ним.

    Нейтральное пространство (или зона безопасности) — это неиспользуемое пространство, расположенное непосредственно под полем снабжения. Он существует в первую очередь для безопасности. Нейтральное пространство размером не менее 40 дюймов указано NESC для защиты работников связи от опасного напряжения и для отделения проводов связи от проводов электропитания.

    Коммуникационное пространство — это самое нижнее пространство на опоре, расположенное непосредственно под нейтральным пространством. Вложения в этом пространстве включают кабели, широкополосные, оптоволоконные, телефонные, сигнальные кабели и многое другое.

    Под коммуникационным пространством находится обязательный минимальный дорожный просвет , который варьируется от 8 футов над пешеходной дорогой до 27 футов над железной дорогой.

    Гонка за привязанностями создает проблемы

    В те времена, когда на опорах было достаточно места для всех, разделение между местом снабжения и коммуникациями было четко определенным.Однако с наплывом технологий от беспроводной связи до DAS и CATV до интеллектуальных коммутаторов, в сочетании с стремлением к общенациональному широкополосному доступу, скопление полюсов увеличивает параметры каждого пространства; гонка создает больший риск для работников полюсов и общественности.

    Широкополосное оборудование, сокращающее пространство для поставок

    Возникает потребность прикрепить оборудование беспроводной широкополосной связи к верхним опорам электросети. Эта ситуация создает эффект домино из вопросов:

    1. Оборудование иногда размещают на удлинителях, которые добавляются к верхней части опоры для увеличения высоты и прямой видимости.
    2. Тяжелое оборудование и насадки могут вызвать проблемы с загрузкой.
    3. Для этого типа навесного оборудования требуются два провода для подключения питания и передачи данных, которые должны проходить через электрическую часть опоры под напряжением до коммуникационной секции ниже.

    Нарушения в помещениях снабжения и коммуникациях

    нарушений NESC, которые касаются площадей снабжения опор и коммуникаций, очень распространены, так как неуполномоченные атташе очень распространены, а владельцы активов изо всех сил стараются проводить частые проверки активов и инвентаризацию.Чтобы обеспечить безопасность работников, владельцам активов важно следить за следующими распространенными нарушениями NESC:

    • Минимальная высота: Минимальная высота над землей (над которой должны быть подвешены все подключенные кабели) составляет от 15,5 до 21 фута, в зависимости от типа дороги или пересечения.
    • Зона безопасности работников связи: Для обеспечения безопасности работников NESC требует 40 дюймов между линией электропередачи с наименьшим напряжением и кабелями / оборудованием связи.Это нарушение может представлять опасность для работников связи, которые часто являются подрядчиками с ограниченной подготовкой.
    • Бокс у шеста: Приспособления могут быть расположены только на одной стороне шеста, чтобы рабочие, работающие на линии, могли подняться на шест при необходимости. Оборудование, размещенное по обеим сторонам столба, называется «боксом», и это предотвращает подъем рабочих на столб, чтобы добраться до электрического рабочего пространства.
    • Зазор и прочность: Если оставшегося дорожного просвета недостаточно, последний установщик должен оплатить стоимость замены вехи на более высокую.Некоторые компании пытаются этого избежать, что часто приводит к неправильному навесному оборудованию, нарушающему зазоры.
    • Пропускающие столбы: Аттачеры или арендаторы должны подключаться к каждому столбу последовательно, но иногда они пропускают столбы, чтобы сэкономить на оплате. Это может привести к провисанию линий связи и дополнительной нагрузке на опоры.

    По мере роста спроса на широкополосную связь компании в будущем будут бороться за место на существующих опорах. Крайне важно, чтобы пространство для снабжения и коммуникаций на опорах соблюдалось и чтобы действующие рекомендации по безопасности выполнялись, пока продолжается эта «гонка за присоединением».

    Заметили ли вы на поле последствия «гонки за присоединением»? Мы хотели бы услышать о вашем опыте — какие проблемы вы заметили? Поделитесь с нами в комментариях.

    Телекоммуникации


    Раздел 2 — ТЕЛЕКОММУНИКАЦИОННЫЕ КОМНАТЫ И ОКОНЧАНИЕ КАБЕЛЯ

    2.1 ОБЗОР

    • 2.1.1 ОПРЕДЕЛЕНИЕ
      Т Помещения эл. специальные помещения, в которых размещается телекоммуникационное оборудование и проводка.К этим комнатам предъявляются особые требования из-за характера, размер и сложность оборудования и электропроводки, размещенных в комната.
    • 2.1.2 ПРОСТРАНСТВО
      T здесь два разных типа телекоммуникационные комнаты в здании, каждая из которых поддерживает критически важные функции как часть электропроводки здания и системы связи. В общем, каждая комната должна быть достаточно большой. для размещения проводки и оборудования, на котором будет располагаться внутри них плюс дополнительное пространство для роста.Два типа комнаты бывают:
      • Зал телекоммуникационного распределительного оборудования (TDER), Главная распределительная рама (MDF) или главная кросс-коммутация (MC). MC здесь будет использоваться. Обычно в каждом здании есть только один MC. Эта комната может служить тем, что иногда называют комнатой узлов. и домашние коммутаторы данных, маршрутизаторы и электронные устройства, связанные с телекоммуникациями. оборудование.
      • Коммутационный шкаф, промежуточная распределительная рама (IDF), Промежуточное кросс-соединение (IC), горизонтальное кросс-соединение или Телекоммуникационный зал (TR).Здесь будет использоваться TC. Там есть не менее одного ТК на этаж. Более одного ТК на этаже требуется, когда расстояние между оконечными проводками между любыми разъем связи и TC превышает 295 футов (90 метров).

      Рекомендуемый минимальный размер телекоммуникационной комнаты — 100 квадратных футов, а предпочтительные размеры этой комнаты — 10 х 10 футов. Площадь этого помещения ни в коем случае не должна быть меньше 100 квадратных футов, с минимальным размер любой стороны — 8 футов.В этом номере можно пользоваться телефоном. оборудование, сетевое оборудование и стойки. Телекоммуникационный узел должен связаться для окончательного утверждения размеров.

    • 2.1.3 ОБЩЕЕ
      Технические характеристики проекта будут указать, что персонал телекоммуникационного центра или его уполномоченное лицо несут ответственность за оснащение, установку и прекращение различные виды коммуникационных кабелей, стоек, панелей и др. предметы, указанные в разделе 2.
      Все работы должны соответствовать с Национальным электротехническим кодексом, местными строительными нормами и правилами Стандарты управления объектами Университета Миссисипи.
      ПРИМЕЧАНИЕ: Комнаты связи могут отличаться в зависимости от размер здания, этажность, сдача в аренду характеристики и требуемые телекоммуникационные услуги. Учет будущих потребностей объекта и конца пользователи это необходимость.У Телекоммуникационного узла будет заключительный согласование габаритов помещения.
      Электрощиты прочие чем те, кто обслуживает исключительно телекоммуникационную комнату в где он находится, строго запрещены в телекоммуникациях. номера. Услуги, не связанные с телекоммуникациями, должны также быть запрещено в этих помещениях. Это включает, но не ограничено, услуги по уборке, склад припасов, ведомственные хранение и т. д.Никогда не будет исключения из этих ограничения. Панели пожарной сигнализации и безопасности не допускаются в телекоммуникационные комнаты.
      Фактор роста на 50 процентов должны быть встроены и предусмотрены в каждом стояке, если иное не указано; следовательно, любые кабельные или кабелепроводные работы, относящиеся к телекоммуникации должны быть разработаны и / или утверждены Телекоммуникационный центр. Технические характеристики проекта будут включать это фактор роста.
      Для облегчения правильного монтаж, прокладка и размещение кабелей, проводов, помещения оборудование и терминальные поля, телекоммуникационные шкафы должны быть расположены на каждом этаже, как можно ближе к середине здания и сложены друг над другом, если не указано иное проинструктирован или одобрен Телекоммуникационным центром. Архитекторы и инженеры должны уделять особое внимание телекоммуникациям. расположение шкафов для преодоления ограничений по расстоянию.Общая расстояние кабелепровода от выхода до TC или MC, когда MC также служит в качестве TC, не должен превышать 295 футов (90 метров) включая потерю прекращения.
      Каждый ПК или другой сингл устройство с сетевым подключением необходимо подключить обратно к ближайший телекоммуникационный шкаф в доме. В в телекоммуникационной комнате (ах) должно находиться все и только оборудование. непосредственно связанные с телекоммуникационными системами и их системы экологической поддержки.
      Чертежи «как построено» подается подрядчиком проекта в Телекоммуникации. Сосредоточьте внимание на каждой работе после принятия. Эти рисунки будут использоваться телекоммуникационным центром и другими университетами Департаменты Миссисипи.

    2.2 ТРЕБОВАНИЯ

    • 2.2.1 ОБЩЕЕ
      Вся телекоммуникационная комната двери должны иметь одинаковый ключ и в соответствии с указаниями Администрации. технические характеристики.
      Дверные проемы должны быть спроектированы с минимальным размеры 3′-0 «на 6′-8» и должны открываться наружу в коридор.
      Полы должны быть герметизированы из бетона или плитки, ковролин запрещен.
      Помещения связи должны быть расположен выше любой угрозы затопления. Помещения, расположенные в цокольных этажах должен иметь слив в полу с принудительным дренажом, в противном случае отстойник должны быть предусмотрены насосы. Когда требуются отстойники, они должны быть подключенным к аварийному источнику питания.
      огнестойкость фанеру толщиной 3/4 дюйма необходимо механически прикрепить к стены, указанные в проектных спецификациях каждого Главного Помещение для кросс-коммутации и телекоммуникационный шкаф. Огонь номинальный крепление фанеры должно быть легко снимаемым. В Огнестойкая фанера должна быть окрашена двумя (2) слоями огнестойкости. стойкая краска нейтрального цвета. Огнестойкая фанера должна начинаются с четырех (4) дюймов AFF (над готовым полом) и заканчиваются 8′-4 «AFF.
      Рекомендуемая высота потолка минимальная 8′-6 «. Готовые потолки в телекоммуникациях не требуются. номера.
      Установите не менее 4 (четырех) 4-дюймовых втулок. между комнатами связи, с вытянутыми рукавами 4 (четыре) дюймы AFF. В зданиях с натяжными потолками, EMT для подключения телекоммуникационных шкафы вместе. Для зданий высотой более 4 этажей требуется увеличение минимального количества рукавов следующим образом:
      • 5-8 этажи: 8 рукавов этажи 1-4 / 4 рукава этажи 5-8
      • 9-12 этажи: 12 рукава этажи 1-4 / 8 рукава этажи 5-8 / 4 рукава этажи 9-12

    • 2.2.2 ОКРУЖАЮЩАЯ СРЕДА
      Все телекоммуникации в комнатах должен быть установлен экологический контроль, чтобы поддерживать их в рабочем состоянии. окружающая среда в диапазоне температур от 65 до 75 градусов по Фаренгейту, при относительной влажности от 35 до 75 процентов непроводящие, 24 часа в сутки, 7 дней в неделю. Комнаты связи должны быть кондиционируется с обменом свежего воздуха на три (3) воздухообмена за час. Если HVAC необходимо отключить, вытяжка подключена к Для отвода тепла необходимо предусмотреть аварийное питание.Обычно система должна удалять 7000 БТЕ в час.
      Нет сантехники, HVAC или электрические кабелепроводы должны проходить или быть непосредственно над любой телекоммуникационной комнатой.
    • 2.2.3 ЭЛЕКТРИЧЕСКИЙ
      Освещение должно быть четыре (4) Флуоресцентный тип стопы и обеспечивает минимум 50 FC на 3 футах над полом и подключаться к аварийному генератору при доступный.
      Не менее двух розеток переменного тока 240 В и четырех двойных дуплексных розеток необходимо обеспечить питание компонентов телефонной системы, компьютера интерфейсы, сетевая электроника и другие телекоммуникации требования.При разрезании фанеры выходы должны быть заподлицо. Расположение торговых точек будет определено при проектировании здания. сцена.
      Каждая двойная дуплексная розетка должна быть подключена к специальный автоматический выключатель. Каждая выделенная электрическая цепь должны быть типа 20 ампер, 120 В, 60 Гц. Все цепи должны быть привязаны к аварийный генератор при наличии. Все розетки должны быть промаркированы. с расположением панели и схемы.
      Все панели выключателей должны быть промаркированы и идентифицированы во избежание выключился по ошибке.Выключатели, обслуживающие телекоммуникационную комнату, должны быть оснащены запорными устройствами для предотвращения выключения.
    • 2.2.4 ЗАЗЕМЛЕНИЕ
      Все телекоммуникационные комнаты должен иметь заземляющую шину длиной 3 фута для ТС. и 10 футов длиной для МС. Оба должны быть 4 дюйма в ширину на 1/4 дюйма. дюйм толщиной с предварительно просверленными отверстиями под болты NEMA, размером и расстоянием. Эта шина должна быть прикреплена к основной системе заземления здания. с проводом не меньше меди №6 AWG.Провод заземления должен Не используйте кабельный лоток совместно с коммуникационными кабелями. Это может быть установлен в отдельном кабелепроводе, который может быть присоединен к за пределами кабельного лотка для кабелей связи.
      Каждая точка распределения должна быть заземлена на заземление главного здания, Должны соблюдаться требования NEC и EIA / TIA 607.
    • 2.2.5 МАРКИРОВКА
      Связь, компьютер и телевизионные каналы должны быть четко обозначены на каждом перекрестке коробку, через окрашенный участок или с помощью наклеек для кабелепровода с указанием каждого участка кабелепровода:
      • Зеленый = компьютер и телефон
      • Желтый = телевизор
      • Оранжевый = оптоволоконный
      Все телекоммуникации Рамы для шкафов, основные рамы для кросс-коммутации и соединительные блоки должны быть правильно идентифицированы по месту назначения.
      Все стояки кабели должны быть должным образом промаркированы индикаторами «от и до». Маркер должен представлять собой плоский кусок алюминия или пластика, перевязанный проволокой. этикетки. Эта маркировка должна быть постоянной и указывать:
      • The Origination (Кабель питается от основного кросс-соединения). Комната №) в,
      • Пункт назначения (Телекоммуникационная № кормит).
      A ll пары кабелей для передачи голоса и данных в переходных кабелях или входной кабель должен быть подключен к соединительному блоку и идентифицированы.

    2.3 КАБЕЛЬ

    • 2.3.1 ОБЩЕЕ
      ПРИМЕЧАНИЕ: ВСЕ ГОЛОСОВЫЕ, КОАКСИАЛЬНЫЕ ДАННЫЕ И ЛЮБАЯ ПРОВОДКА СВЯЗИ ДОЛЖНЫ БЫТЬ СЛИВА НОМИНАЛЬНАЯ ВО ВСЕХ ОБЛАСТЯХ. Использование любой ПВХ проводки, применяемой для общение запрещено , если не утверждено в письменной форме от Телекоммуникационный центр и должен соответствовать стандартам и кодам NFPA и NEC.
      Фактор роста на 50 процентов должен быть встроен в стояк и предусмотрен, если иначе указано; следовательно, любые кабельные работы, относящиеся к телекоммуникации должны быть разработаны и / или утверждены Телекоммуникационный центр.Технические характеристики проекта будут включать это фактор роста.
      Все переходные кабели, идущие от главная комната кросс-коммутации с каждым телекоммуникационным шкафом должна быть на 100% терминированным в Главной комнате кросс-коммутации и в каждый телекоммуникационный шкаф.
      Каждый телефонный кабель и кабель станции передачи данных должны иметь не менее 4 пары; в некоторых случаях может потребоваться кабель большего размера. Телекоммуникации Центр проинформирует своего уполномоченного или подрядчика через проект. спецификации, в таких случаях.
      Чтобы облегчить будущую прокладку кабеля, новая тяга тетива, привязанная с обоих концов, должна быть установлена ​​в кабелепровод. одновременно с втягиванием кабеля.
      Все установлено Кабели связи станции должны быть минимум медными 4 пары, 24 AWG UTP, Категория 6 (Enhanced), протестировано до 400 мегагерц для голоса и данные.
    • 2.3.2 КАБЕЛЬ НАСТРОЙКИ ГОЛОСА
      Кабель-переходник для голосовой связи должен быть медным, 24 AWG UTP, категория 6.Вся станция и стояк кабель должен быть пропущен и удерживаться на месте D-образными кольцами в телекоммуникационные комнаты и / или с помощью проводов. Завершить на 66 CAT5e соединительные блоки. Размещение и управление блоками расположение щитов / релейной стойки будет указано Телекоммуникационный центр. Маркировочные полоски с количеством кабелей и домкрат ID должен быть установлен во всех случаях.
    • 2.3.3 КАБЕЛЬ ПОДЪЕМНИКА ДАННЫХ
      Все переходные кабели данных будут быть оптоволоконным кабелем, многомодовым и / или одномодовым тип.В случаях, когда волоконно-оптический кабель нецелесообразен, Должен быть установлен 25-парный кабель UTP категории 6, 24 AWG.

    • 2.3.4 ВОЛОКОННО-ОПТИЧЕСКИЙ НАСОС
      Волоконно-оптический вертикальный кабель должен состоять из 12 многомодовых жил. волокно и второй кабель, состоящий из 6 жил одномодового волокна, минимум. Окончание в MC и TC должно быть на стандартном оптоволоконном участке. панели с разъемами типа ST. Оптоволоконный стояк должен быть установлен в внутренний воздуховод, рассчитанный на стояк (3/4 дюйма I.D. мин). или многоячеечный канал ЕМТ.

    2.4 СТОЙКИ И ПАНЕЛИ

    • 2.4.1 ОБЩИЕ
      E Каждая точка распределения на щит телекоммуникационной комнаты должен быть обозначен как здание входная и / или этажная служебная панель.
      J всасывание / тяга коробки должны быть предусмотрены на любом участке кабелепровода длиной более 80 футов.
      ll голосовое завершение в MC будет в стандартной комплектации приподнятый 66 CAT5e соединительные блоки, смонтированные на релейной стойке или щиты.Все прекращения передачи данных в TC будут прекращены Разъемы CAT 6 RJ45 и вставлены в соединительные панели QuickPort устанавливается на релейных стойках. Где позволяет место, отдельно стоящие стеллажи должны быть установлены в MC и TC и все заделки следует устанавливать на стойки.

    ПЛАТЬЕ ИЗ ПРОВОДА 2.5

    • 2.5.1 ПРОВОДА ГОЛОСОВОЙ СТАНЦИИ
      D rop от телекоммуникационный кабельный лоток, связка и прокладка неэкранированных группы голосовых пар к соединительным блокам 66 CAT5e , расположенным на релейная стойка.Организуйте и промаркируйте кабели последовательно пронумерованный заказ.
    • 2.5.2 ПРОВОДА ПАНЕЛИ ДАННЫХ
      D rop from кабельный лоток для телекоммуникационной комнаты, связка и маршрут к данным Патч-панель, расположенная на релейной стойке. Организуйте и обозначьте кабели в серийно пронумерованном порядке.

    2.6 СТОЙКА ГОЛОСОВ / ДАННЫХ И ПАНЕЛЬ ПАТЧЕЙ

      T o установить сетевые распределительные щиты и Для сопутствующего оборудования используется следующий метод установки.
      I n TC и MC, выступающие в качестве TC, содержащие данные заделки, установите две отдельно стоящие релейные стойки в указанных место нахождения. Расположите стойки так, чтобы оставалось не менее трех (3) расстояние между ногами от передней части стойки до передней комнаты стены и зазор в три (3) фута от задней части стойки до стена комнаты, расположенная «против движения». Если ряд стоек должен быть установлен в телекоммуникационная комната, не менее двух (2) футов расстояние от крайней правой или крайней левой стойки до противоположной стена.Анкерные стойки к чистому полу. Заземлите стойку к шина заземления телекоммуникационного зала с медным проводом # 6 AWG.
      M Установите переходные блоки голосовой сети в крайний левый угол. начало стойки под блоком оптоволоконного интерфейса, если он установлен. Если модуль оптоволоконного интерфейса не установлен или должен быть установлен в будущее, начните сверху. Разложите блоки голосовой сети в в порядке возрастания порядковых номеров сверху слева направо снизу.
      W Разъемы для передачи данных на несколько этажей обслуживаются вне тот же TC или MC, служащий TC, панели QuickPort должны быть выложены и помечены следующим образом:
      • Будет выделена одна или несколько горизонтальных панелей на 48 портов. на каждый этаж. Ни при каких обстоятельствах не должно быть больше одного этажа. поделитесь секцией панели с 48 портами. Панели будут установлены с самый верхний этаж наверху стойки, а затем по убыванию заказать по этажам.
      • Для соответствия этой компоновке могут потребоваться дополнительные стойки. Если Таким образом, самый верхний этаж будет расположен в самой левой стойке начиная снова с верха стойки, а затем по убыванию порядок.
      • Ярлыки на панели должны соответствовать ярлыкам домкратов, как описано в Раздел 3.1.2. Каждая 48-портовая секция панели должна быть помечена буквенное обозначение этажа.
      • Крайняя правая стойка зарезервирована для монтажа сети электроника и вспомогательное оборудование.
    • 2.6.1 УДАР НА ПОВЕРХНОСТНОЙ ЗАДНЕЙ ПЛАТЕ
      L вниз все пары проводов станции в серийно пронумерованных заказ от наименьшего серийного номера в верхнем левом углу до самый высокий серийный номер в правом нижнем углу.
      U se 66 CAT5e соединительные блоки. Проложите все кабели к быть пробитыми до этих блоков, начиная с самого левого края вниз к основанию щита, затем снова и снова до блока одевание кабеля под монтажные ножки.Закрепите крепление кронштейны к фанерному щиту с помощью Phillips # 10 x 3/4 дюйма винты с головкой.
      V OICE, 4 пары — используйте 66 CAT5e 100 пар 66 CAT5e блоков. Найдите перфорационные блоки на фанерной поверхности проводов. в области, обозначенной как Провода голосовой станции. Установить блоки в мода сверху / вниз и стыки прилегают друг к другу при установке слева направо. Пробейте четыре (4) неэкранированных пары на блокировать.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
      D ATA, 4 пары — Используйте устанавливаемые в стойку патч-панели QuickPort. Ударьте четыре (4) неэкранированные пары на разъеме RJ45.
      N ОТЕ: блоки / панели для заделки кабеля могут быть расположены на этаж выше или ниже пола, на котором находится станционный домкрат. расположена. В этом случае устанавливайте панели сверху / снизу.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
    • 2.6.2 РАЗЪЕМ И ПОДКЛЮЧЕНИЕ СТАНДАРТНЫХ ИЗДЕЛИЙ
      C связаться с телекоммуникационным центром для оборудования требуется для всех установок. Исключения или замены должны утверждается Телекоммуникационным центром.

    Телекоммуникации | Университет Миссисипи

    Технические характеристики установки связи

    Этот документ определяет стандарты, используемые для установки услуги связи (внутренние и внешние) для голоса, видео, и услуги передачи данных для новых или отремонтированных зданий.В течение документ слово «должен» является обязательным. Где слово «предпочтительный» используется, мы хотели бы, чтобы это было сделано таким образом, и это ожидается в строительство нового дома. В этом документе делается попытка, как и возможно, убедиться, что все помещения для коммуникационного оборудования соответствуют требованиям EIA / TIA Стандарты. Для получения более подробной информации см. Соответствующий EIA / TIA. Стандарт. Вопросы относительно вышеуказанных требований следует направлять в Телекоммуникационный узел: (662) 915-5922.

    Ноябрь 2016 г. Редакция 11

    Содержание

    Раздел 1 — Включение и прекращение обслуживания
    Раздел для печати 1

    1.1 Общие положения
    1.2 Кабель
    1.3 Кабелепровод
    1.4 Люки
    1.5 Чертежи

    Раздел 2 — Коммуникационные помещения и кабельная муфта
    Раздел для печати 2
    2.1 Обзор
    2.2 Требования
    2.3 Кабель
    2.4 Стойки и панели
    2.5 Соединение проводов
    2.6 Стойка для передачи голоса / данных и патч-панель

    Раздел 3 — Коммуникационные выходы — Внутри установки Электропроводка и кабельные каналы
    Раздел для печати 3
    3.1 Общие
    3.2 Расположение коммуникационных выходов
    3.3 Установка коммуникационных выходов
    3.4 Гнезда связи
    3.5 Кабельные каналы
    3.6 Кабелепровод
    3.7 Лестница / Кабельные / Проволочные лотки
    3.8 Open Top Cable Support and Rings
    3.9 Системы воздуховодов под полом

    Раздел 4 — Телевизионный кабель
    Раздел для печати 4
    4.1 Общие
    4.2 Видео / проекционные устройства
    4.3 Классы высоких технологий

    Раздел 5 — Защита, заземление и соединение
    Печать Раздел 5
    5.1 Молниезащита
    5.2 Заземление
    5.3 Соединение

    Раздел 6 — Проверка, тестирование и документация
    Раздел 6 для печати
    6.1 Инспекция работ
    6.2 Испытания
    6.3 Стандарты документации

    Раздел 7 — Тушение пожара
    Раздел для печати 7
    7.1 Общие положения

    Раздел 8 — Локальные сети
    Раздел для печати 8
    8.1 Общие
    8.2 Определение требований
    8.3 Тип проводки

    Раздел 9 — Глобальные сети
    Раздел для печати 9
    9.1 Системный дизайн

    Раздел 10 — Волоконно-оптическая технология
    Печать Раздел 10
    10.1 Обзор
    10.2 Установка
    10.3 Технические характеристики

    Раздел 11 — Разные и особые ситуации
    Печатный раздел 11
    11.1 Общие положения

    Раздел 12 — Кодексы, стандарты и правила
    Раздел 12 для печати
    12.1 Общий
    12.2 Агентства

    Раздел 13 — Легенды и символы
    Печатный раздел 13

    Раздел 14 — Контактная информация
    Раздел для печати 14

    Раздел 1 — ВХОД И ПРЕКРАЩЕНИЕ УСЛУГ — ЗА ПРЕДЕЛАМИ ЗАВОДА

    1.1 ОБЩИЕ ПОЛОЖЕНИЯ

      В этом разделе приведены необходимые инструкции для установки служебных входов в здания и информации для заделка кабелей, вводимых в здания.Обсуждаемые темы озвучены, данные и видео.
      Вся внешняя голосовая связь, данные, видеокабели, коммуникационные каналы и люки должны быть спроектированы и / или утвержден Телекоммуникационным центром университета.
    1,2 КАБЕЛЬ
    • 1.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
      Предварительное одобрение и согласование с Телекоммуникационным центром и заинтересованные стороны необходимы, когда ситуация требует кабель через любой канал связи.
      Все кабели, связанные с телекоммуникационными сетями университетского городка (телефон, данные, LAN, WAN, телевидение в кампусе и оптоволокно) должны быть подключены и отключены телекоммуникациями Центр или его уполномоченный.
      Все кабели, связанные с телекоммуникационными сетями университетского городка (телефон, данные, LAN, WAN, кампусное телевидение и оптоволокно) должны быть подключены и отключены Телекоммуникационным центром или его уполномоченным лицом.
      Все магистральные кабели, требующие сращивания, будут выполнены в соответствии с с текущим отраслевые стандарты. В спецификациях проекта будет указано, кто будет нести ответственность за поставку и установку магистральных кабелей и закрытие стыков.
      Не должно быть кабеля с напряжением выше 90 вольт переменного тока в блоках коммуникационных каналов.
      Примечание: Жесткий коаксиальный кабель для магистральных сетей CATV может выдерживать напряжение до 90 В переменного тока.
      Все витые пары кабели, входящие в здание, должны быть прекращены по защите блоки. Должны использоваться только газовые и твердотельные протекторы (см. спецификации в разделе 5). В спецификациях проекта будет указано кто будет нести ответственность за меблировку и установку протекторов.Блок заземления будет обеспечен на телекоммуникационной задней панели и подключен к основному электрическому заземлению для строительство.
      Ремонт или замена поврежденного кабеля — это ответственность стороны, виновной в причинении ущерба. Ремонт или замена будут производиться бесплатно для Университета. Ремонт поврежденных кабелей должен быть одобрен Телекоммуникационный центр.Обо всех повреждениях необходимо сообщать немедленно в Телекоммуникационный Центр. Планирование помещений и Администрация объекта также должна быть уведомлена о повреждениях из-за деятельность подрядчиков проекта.
    • 1.2.2 МАРКИРОВКА
      Все кабели в каждом люке идентифицируется по номеру кабеля, типу кабеля, количеству пары и конечная точка. Бирка должна быть из пластика. или другой подобный материал, предназначенный для использования в таком приложении.
      По возможности, весь оставленный кабель должен быть удален. из туннелей, люков и водоводов. Если это невозможно удалить брошенный кабель, он должен быть четко помечен как брошенный, с соответствующей маркировкой, как указано выше, и о нем необходимо сообщить Телекоммуникационный центр и управление объектами.
    • 1.2.3 АНТЕННА
      Самый низковольтный университетский структурированная кабельная разводка находится под землей.Не допускается использование антенной проводки. установлен на территории кампуса, если не одобрен Телекоммуникациями Центр, планирование объектов и управление объектами. Информация должна можно получить в Центре телекоммуникаций со ссылкой на владение кабелями и опорами воздушной связи.
    1,3 ТРУБОПРОВОД
    • 1.3.1 ОБЩЕЕ
      C Размеры и количество на трубопроводе между зданиями определяется Телекоммуникационным центром. и будет доведена до сведения Отдела планирования и управления объектами. для включения в спецификации проекта.Минимальные требования описаны в следующих параграфах.
      A ll кампус здания должны быть подключены к ближайшему люку или новому люк.
      P Утверждение и согласование с Телекоммуникационный центр, планирование объектов и управление объектами и другие заинтересованные стороны необходимы, когда ситуация требует внесения изменений в систему кабелепровода.
      R epair или замена поврежденного кабелепровода является обязанностью сторона, участвующая в причинении ущерба и бесплатно для Университет.Любой ремонт поврежденных кабелепроводов должен быть одобрен Телекоммуникационный центр Обо всех повреждениях необходимо сообщать в Телекоммуникационный центр, планирование объектов и управление объектами немедленно.
      I е планируется строительство соседнего дома в районе г. новостройка или реновация, коммуникации помещения следует размещать из помещения основного оборудования в новое или отремонтированное здание с внешней стороны здания на сторона соседнего дома.Технические характеристики будут такими же, как устанавливаемые для нового или реконструированного здания.
    • 1.3.2 ТРЕБОВАНИЯ
      Все новые объекты или потребуется ремонт для удовлетворения минимальных требований. Минимум канал передачи голоса, данных и видео, необходимый для каждого здания, должен быть 3 канала. По возможности, здания размером более 200 000 квадратные футы должны иметь два доступа к существующему кампусу удобства.
      Один (1), два дюйма, график 40, ПВХ и
      Два (2), четыре дюйма, график 40, ПВХ.
      Не более чем на 180 градусов допускается изгиб в пробега, в том числе зачетов. Могут использоваться только подметальные машины 90-х заводского изготовления. Отводы отопительных труб НЕ допускаются ни по какой причине. Длина развертки должна быть не менее 36 дюймов или больше.
      Мул-лента с метражом маркеры должны быть установлены и привязаны к каждому внутреннему каналу и / или канал.Лента-мул также должна использоваться для внутренних помещений и внутренние каналы.
    • 1.3.3 ПОДЗЕМНОЙ
      Весь подземный водовод, Берег канала и желоба должны быть железобетонными и железобетонными. (Минимум 3500 фунтов на квадратный дюйм) в оболочке из ПВХ SCH 40, если не указано иное. При переходе проезжей части необходимо использовать дополнительное армирование.
      Минимальное расстояние для каналов связи и питания воздуховодов в среде совместной траншеи составляет 12 дюймов (30 см) от хорошо утрамбованная земля.Все коммуникационные каналы также должны быть минимальными. 12 дюймов от паропроводов и конденсационных труб при пересечении перпендикуляр. Минимальная глубина заглубленных трубопроводов и каналов составляет 36 дюймов ниже уровня земли или от нижней стороны дорожного полотна до верхней части воздуховода / кабелепровода.
      Жесткая сталь трубопровод, заключенный в железобетон, должен использоваться в любом место, подверженное злоупотреблениям, например, под плитами или фундаментом.
      Все необходимые меры предосторожности должны быть приняты подрядчик во время строительства, чтобы предотвратить скопление грязи, штукатурка или мусор во всех трубопроводах, трубопроводах, проточных каналах, фитингах и коробки.Все трубы в полу, бетонные или ниже уровня земли, должны быть очистить от мусора и влаги перед тем, как протянуть провода. Для внутренней проводки коммуникаций установлены кабелепроводы. не находиться ниже уровня земли, где влага может просочиться через трубы.
      Все раскопки и раскопки Университета Кампус Миссисипи должен быть одобрен отделом планирования инфраструктуры. и управление помещениями.
      При протягивании кабеля в существующих подземных каналах, внутренний канал устанавливается до полного заполнения воздуховода.Количество внутренних Количество устанавливаемых воздуховодов зависит от количества места в трубе. Все каналы и внутренние каналы должны быть закрыты. Размер внутренних воздуховодов определяется Телекоммуникационным центром.
      Перед протягиванием кабеля существующие подземные трубопроводы, в первую очередь должны быть установлены внутренние каналы. Количество устанавливаемых внутренних воздуховодов будет зависеть от количество места в кабелепроводе, если в нем уже есть кабель.Для достаточного количества внутренних каналов потребуется пустой трубопровод. установлены, которые заполняют водовод на полную мощность. Все каналы а внутренние каналы должны быть опломбированы. Диаметр трубы должен быть одобрен UM. Телекоммуникационный центр перед установкой. Все каналы маршруты должны быть утверждены перед установкой. Все каналы или банки воздуховодов должны быть предварительно проверены Телекоммуникационным центром UM. для заполнения, чтобы быть принятым.
    • 1.3.4 КОНДЕНСАЦИЯ
      Банки воздуховодов должны быть размещены для дренажа в люки и подальше от входов в здания.
    • 1.3.5 TRAPS
      Все кабелепроводы, трубки, дорожки качения, воздуховоды и банки воздуховодов должны быть установлены таким образом, чтобы гарантировать против сбора конденсата. Трассы гоночной трассы должны быть устроены так, чтобы не было ловушек.
      Когда канал проходит через наружные бетонные стены любого объекта вход должны быть водонепроницаемыми.Обеспечьте трубные муфты в бетоне с 1/2 минимальное входное уплотнение дюйма.
      Все трубопроводы должны иметь водонепроницаемые соединения и иметь правильный уклон, чтобы они стекали в люк и подальше от входа в здание.
    • 1.3.6 ТИПЫ
      Газовая труба и водопроводные трубы должны ни при каких обстоятельствах нельзя использовать в качестве кабелепровода.
      Для подземных трубопроводных систем допускаются трубы трех типов.В спецификациях проекта будут подробно описаны типы используемых кабелепроводов. в различных местах, охватываемых проектом.
      Жесткий трубопровод из оцинкованной стали с резьбовыми фитингами. монтируется с железобетонным кожухом на участках подвержены злоупотреблениям.
      Кабелепровод из ПВХ, список 40 — Этот кабелепровод должен быть установлен с железобетонный корпус, если не указано иное.
      Оболочка воздуховода должна быть прямоугольной в поперечном сечении и быть минимальная толщина бетона три (3) дюйма вокруг любого трубопровода.Размер и расположение воздуховода должны соответствовать указанным в строительной документации. Кабелепровод и каналы должны заканчиваться раструбом у люка, объект или другой конечный пункт. Если стены траншеи нестабильны или ширина траншеи шире конверта, конверт должен формироваться по мере необходимости.
      Прокладки для воздуховодов должны быть предусмотрены не более интервалов семь футов. Кабелепровод должен быть закреплен на трех (3) футы с интервалом в шесть (6) дюймов и на каждой распорке для предотвращения образования воздуховода плавает при укладке бетона.
      E каждый участок воздуховода выполняется непрерывной заливкой бетона. Сломанные наливы не допускается без письменного исключения из отдела планирования университета, Дизайн и конструкция, а также арматурный стержень №4 или более крупный выдвинут на двенадцать (12) дюймов за край конверта на конец ежедневной заливки и всех заглушек.

    1.4 ЛЮКИ
    • 1.4.1 ОБЩИЕ ПОЛОЖЕНИЯ
      Люки не должны быть меньше чем 6 футов шириной, 8 футов длиной и 7 футов высотой.
      Максимальная глубина всех люков должна составлять десять (10) футов от крышка люка до дна люка, если не утверждено иное от Телекоммуникационного центра.
      Крышка люка и отверстие должно быть круглым, диаметром 36 дюймов и выгравировано слово «Связь». Крышки люков не должны имеют утопленные ручки, которые можно выдвигать, когда это необходимо для снятия. Должны использоваться крышки с насечками.Номер люка должен быть назначается телекоммуникационным центром или отделом управления.
      Максимальное расстояние между люками, подключенными в любой один пробег не должен превышать 400 футов. Ящики
      будут использоваться только с согласия и разрешения Телекоммуникационный центр. Технические характеристики будут предоставлены установщик на основе использования.
    • 1.4.2 ИНТЕРЬЕР
      Все материалы, используемые в люк должен быть устойчивым к коррозии.Вся сталь должна быть оцинкованный или оцинкованный. Все стойки в люках должны быть оцинкованная или оцинкованная сталь.
      Люки должны иметь натяжные кольца напротив входа в канал на каждой стене.

    1.5 ЧЕРТЕЖИ

    • 1.5.1 ОБЩИЕ
      D получен на факультете физических наук Университета Миссисипи. Завод или телекоммуникационный центр, если таковой имеется.Обратитесь к любому вопросы, специально не рассмотренные в этом документе, Телекоммуникационный центр.

    Раздел 2 — ТЕЛЕКОММУНИКАЦИОННЫЕ КОМНАТЫ И ОКОНЧАНИЕ КАБЕЛЯ

    2.1 ОБЗОР

    • 2.1.1 ОПРЕДЕЛЕНИЕ
      Т Помещения эл. специальные помещения, в которых размещается телекоммуникационное оборудование и проводка. К этим комнатам предъявляются особые требования из-за характера, размер и сложность оборудования и электропроводки, размещенных в комната.
    • 2.1.2 ПРОСТРАНСТВО
      T здесь два разных типа телекоммуникационные комнаты в здании, каждая из которых поддерживает критически важные функции как часть электропроводки здания и системы связи. В общем, каждая комната должна быть достаточно большой. для размещения проводки и оборудования, на котором будет располагаться внутри них плюс дополнительное пространство для роста. Два типа комнаты бывают:
      • Зал телекоммуникационного распределительного оборудования (TDER), Главная распределительная рама (MDF) или главная кросс-коммутация (MC).MC здесь будет использоваться. Обычно в каждом здании есть только один MC. Эта комната может служить тем, что иногда называют комнатой узлов. и домашние коммутаторы данных, маршрутизаторы и электронные устройства, связанные с телекоммуникациями. оборудование.
      • Коммутационный шкаф, промежуточная распределительная рама (IDF), Промежуточное кросс-соединение (IC), горизонтальное кросс-соединение или Телекоммуникационный зал (TR). Здесь будет использоваться TC.Там есть не менее одного ТК на этаж. Более одного ТК на этаже требуется, когда расстояние между оконечными проводками между любыми разъем связи и TC превышает 295 футов (90 метров).

      Рекомендуемый минимальный размер телекоммуникационной комнаты — 100 квадратных футов, а предпочтительные размеры этой комнаты — 10 х 10 футов. Площадь этого помещения ни в коем случае не должна быть меньше 100 квадратных футов, с минимальным размер любой стороны — 8 футов.В этом номере можно пользоваться телефоном. оборудование, сетевое оборудование и стойки. Телекоммуникационный узел должен связаться для окончательного утверждения размеров.

    • 2.1.3 ОБЩЕЕ
      Технические характеристики проекта будут указать, что персонал телекоммуникационного центра или его уполномоченное лицо несут ответственность за оснащение, установку и прекращение различные виды коммуникационных кабелей, стоек, панелей и др. предметы, указанные в разделе 2.
      Все работы должны соответствовать с Национальным электротехническим кодексом, местными строительными нормами и правилами Стандарты управления объектами Университета Миссисипи.
      ПРИМЕЧАНИЕ: Комнаты связи могут отличаться в зависимости от размер здания, этажность, сдача в аренду характеристики и требуемые телекоммуникационные услуги. Учет будущих потребностей объекта и конца пользователи это необходимость.У Телекоммуникационного узла будет заключительный согласование габаритов помещения.
      Электрощиты прочие чем те, кто обслуживает исключительно телекоммуникационную комнату в где он находится, строго запрещены в телекоммуникациях. номера. Услуги, не связанные с телекоммуникациями, должны также быть запрещено в этих помещениях. Это включает, но не ограничено, услуги по уборке, склад припасов, ведомственные хранение и т. д.Никогда не будет исключения из этих ограничения. Панели пожарной сигнализации и безопасности не допускаются в телекоммуникационные комнаты.
      Фактор роста на 50 процентов должны быть встроены и предусмотрены в каждом стояке, если иное не указано; следовательно, любые кабельные или кабелепроводные работы, относящиеся к телекоммуникации должны быть разработаны и / или утверждены Телекоммуникационный центр. Технические характеристики проекта будут включать это фактор роста.
      Для облегчения надлежащего монтаж, прокладка и размещение кабелей, проводов, помещения оборудование и терминальные поля, телекоммуникационные шкафы должны быть расположены на каждом этаже, как можно ближе к середине здания и сложены друг над другом, если не указано иное проинструктирован или одобрен Телекоммуникационным центром. Архитекторы и инженеры должны уделять особое внимание телекоммуникациям. расположение шкафов для преодоления ограничений по расстоянию.Общая расстояние кабелепровода от выхода до TC или MC, когда MC также служит в качестве TC, не должен превышать 295 футов (90 метров) включая потерю прекращения.
      Каждый ПК или другой сингл устройство с сетевым подключением необходимо подключить обратно к ближайший телекоммуникационный шкаф в доме. В в телекоммуникационной комнате (ах) должно находиться все и только оборудование. непосредственно связанные с телекоммуникационными системами и их системы экологической поддержки.
      «Как построено» чертежи подается подрядчиком проекта в Телекоммуникации. Сосредоточьте внимание на каждой работе после принятия. Эти рисунки будут использоваться телекоммуникационным центром и другими университетами Департаменты Миссисипи.

    2.2 ТРЕБОВАНИЯ

    • 2.2.1 ОБЩЕЕ
      Вся телекоммуникационная комната двери должны иметь одинаковый ключ и в соответствии с указаниями Администрации. технические характеристики.
      Дверные проемы должны быть спроектированы с минимальным размеры 3′-0 «на 6′-8» и должны открываться наружу в коридор.
      Полы должны быть герметизированы из бетона или плитки, ковролин запрещен.
      Помещения связи должны быть расположен выше любой угрозы затопления. Помещения, расположенные в цокольных этажах должен иметь слив в полу с принудительным дренажом, в противном случае отстойник должны быть предусмотрены насосы. Когда требуются отстойники, они должны быть подключенным к аварийному источнику питания.
      огнестойкость фанеру толщиной 3/4 дюйма необходимо механически прикрепить к стены, указанные в проектных спецификациях каждого Главного Помещение для кросс-коммутации и телекоммуникационный шкаф. Огонь номинальный крепление фанеры должно быть легко снимаемым. В Огнестойкая фанера должна быть окрашена двумя (2) слоями огнестойкости. стойкая краска нейтрального цвета. Огнестойкая фанера должна начинаются с четырех (4) дюймов AFF (над готовым полом) и заканчиваются 8′-4 «AFF.
      Рекомендуемая высота потолка минимальная 8′-6 «. Готовые потолки в телекоммуникациях не требуются. номера.
      Установите не менее 4 (четырех) 4-дюймовых втулок. между комнатами связи, с вытянутыми рукавами 4 (четыре) дюймы AFF. В зданиях с натяжными потолками, EMT для подключения телекоммуникационных шкафы вместе. Для зданий высотой более 4 этажей требуется увеличение минимального количества рукавов следующим образом:
      • 5-8 этажи: 8 рукавов этажи 1-4 / 4 рукава этажи 5-8
      • 9-12 этажи: 12 рукава этажи 1-4 / 8 рукава этажи 5-8 / 4 рукава этажи 9-12

    • 2.2.2 ОКРУЖАЮЩАЯ СРЕДА
      Все телекоммуникации в комнатах должен быть установлен экологический контроль, чтобы поддерживать их в рабочем состоянии. окружающая среда в диапазоне температур от 65 до 75 градусов по Фаренгейту, при относительной влажности от 35 до 75 процентов непроводящие, 24 часа в сутки, 7 дней в неделю. Комнаты связи должны быть кондиционируется с обменом свежего воздуха на три (3) воздухообмена за час. Если HVAC необходимо отключить, вытяжка подключена к Для отвода тепла необходимо предусмотреть аварийное питание.Обычно система должна удалять 7000 БТЕ в час.
      Без водопровода, HVAC или электрические кабелепроводы должны проходить или быть непосредственно над любой телекоммуникационной комнатой.
    • 2.2.3 ЭЛЕКТРИЧЕСКИЙ
      Освещение должно быть четыре (4) Флуоресцентный тип стопы и обеспечивает минимум 50 FC на 3 футах над полом и подключаться к аварийному генератору при доступный.
      Не менее двух розеток переменного тока 240 В и четырех двойных дуплексных розеток необходимо обеспечить питание компонентов телефонной системы, компьютера интерфейсы, сетевая электроника и другие телекоммуникации требования.При разрезании фанеры выходы должны быть заподлицо. Расположение торговых точек будет определено при проектировании здания. сцена.
      Каждая двойная дуплексная розетка должна быть подключена к специальный автоматический выключатель. Каждая выделенная электрическая цепь должны быть типа 20 ампер, 120 В, 60 Гц. Все цепи должны быть привязаны к аварийный генератор при наличии. Все розетки должны быть промаркированы. с расположением панели и схемы.
      Все панели выключателей должны быть промаркированы и идентифицированы во избежание выключился по ошибке.Выключатели, обслуживающие телекоммуникационную комнату, должны быть оснащены запорными устройствами для предотвращения выключения.
    • 2.2.4 ЗАЗЕМЛЕНИЕ
      Все телекоммуникационные комнаты должен иметь заземляющую шину длиной 3 фута для ТС. и 10 футов длиной для МС. Оба должны быть 4 дюйма в ширину на 1/4 дюйма. дюйм толщиной с предварительно просверленными отверстиями под болты NEMA, размером и расстоянием. Эта шина должна быть прикреплена к основной системе заземления здания. с проводом не меньше меди №6 AWG.Провод заземления должен Не используйте кабельный лоток совместно с коммуникационными кабелями. Это может быть установлен в отдельном кабелепроводе, который может быть присоединен к за пределами кабельного лотка для кабелей связи.
      Каждая точка распределения должна быть заземлена на заземление главного здания, Должны соблюдаться требования NEC и EIA / TIA 607.
    • 2.2.5 МАРКИРОВКА
      Связь, компьютер и телевизионные каналы должны быть четко обозначены на каждом перекрестке коробку, через окрашенный участок или с помощью наклеек для кабелепровода с указанием каждого участка кабелепровода:
      • Зеленый = компьютер и телефон
      • Желтый = телевизор
      • Оранжевый = оптоволоконный
      Все телекоммуникации Рамы для шкафов, основные рамы для кросс-коммутации и соединительные блоки должны быть правильно идентифицированы по месту назначения.
      Все стояки кабели должны быть должным образом промаркированы индикаторами «от и до». Маркер должен представлять собой плоский кусок алюминия или пластика, перевязанный проволокой. этикетки. Эта маркировка должна быть постоянной и указывать:
      • The Origination (Кабель питается от основного кросс-соединения). Комната №) в,
      • Пункт назначения (Телекоммуникационная № кормит).
      A ll пары кабелей для передачи голоса и данных в переходных кабелях или входной кабель должен быть подключен к соединительному блоку и идентифицированы.

    2.3 КАБЕЛЬ

    • 2.3.1 ОБЩЕЕ
      ПРИМЕЧАНИЕ: ВСЕ ГОЛОСОВЫЕ, КОАКСИАЛЬНЫЕ ДАННЫЕ И ЛЮБАЯ ПРОВОДКА СВЯЗИ ДОЛЖНЫ БЫТЬ СЛИВА НОМИНАЛЬНАЯ ВО ВСЕХ ОБЛАСТЯХ. Использование любой ПВХ проводки, применяемой для общение запрещено , если не утверждено в письменной форме от Телекоммуникационный центр и должен соответствовать стандартам и кодам NFPA и NEC.
      Фактор роста на 50 процентов должен быть встроен в стояк и предусмотрен, если иначе указано; следовательно, любые кабельные работы, относящиеся к телекоммуникации должны быть разработаны и / или утверждены Телекоммуникационный центр.Технические характеристики проекта будут включать это фактор роста.
      Все переходные кабели, идущие от главная комната кросс-коммутации с каждым телекоммуникационным шкафом должна быть на 100% терминированным в Главной комнате кросс-коммутации и в каждый телекоммуникационный шкаф.
      Каждый телефонный кабель и кабель станции передачи данных должны иметь не менее 4 пары; в некоторых случаях может потребоваться кабель большего размера. Телекоммуникации Центр проинформирует своего уполномоченного или подрядчика через проект. спецификации, в таких случаях.
      Чтобы облегчить будущую прокладку кабеля, новая тяга тетива, привязанная с обоих концов, должна быть установлена ​​в кабелепровод. одновременно с втягиванием кабеля.
      Все установлено Кабели связи станции должны быть минимум медными 4 пары, 24 AWG UTP, Категория 6 (Enhanced), протестировано до 400 мегагерц для голоса и данные.
    • 2.3.2 КАБЕЛЬ НАСТРОЙКИ ГОЛОСА
      Кабель-переходник для голосовой связи должен быть медным, 24 AWG UTP, категория 6.Вся станция и стояк кабель должен быть пропущен и удерживаться на месте D-образными кольцами в телекоммуникационные комнаты и / или с помощью проводов. Завершить на 66 CAT5e соединительные блоки. Размещение и управление блоками расположение щитов / релейной стойки будет указано Телекоммуникационный центр. Маркировочные полоски с количеством кабелей и домкрат ID должен быть установлен во всех случаях.
    • 2.3.3 КАБЕЛЬ ПОДЪЕМНИКА ДАННЫХ
      Все переходные кабели данных будут быть оптоволоконным кабелем, многомодовым и / или одномодовым тип.В случаях, когда волоконно-оптический кабель нецелесообразен, Должен быть установлен 25-парный кабель UTP категории 6, 24 AWG.

    • 2.3.4 ВОЛОКОННО-ОПТИЧЕСКИЙ РАЙЗЕР
      Волоконно-оптический вертикальный кабель должен состоять из 12 многомодовых жил. волокно и второй кабель, состоящий из 6 жил одномодового волокна, минимум. Окончание в MC и TC должно быть на стандартном оптоволоконном участке. панели с разъемами типа ST. Оптоволоконный стояк должен быть установлен в внутренний воздуховод, рассчитанный на стояк (3/4 дюйма I.D. мин). или многоячеечный канал ЕМТ.

    2.4 СТОЙКИ И ПАНЕЛИ

    • 2.4.1 ОБЩИЕ
      E Каждая точка распределения на щит телекоммуникационной комнаты должен быть обозначен как здание входная и / или этажная служебная панель.
      J всасывание / тяга коробки должны быть предусмотрены на любом участке кабелепровода длиной более 80 футов.
      ll голосовое завершение в MC будет в стандартной комплектации приподнятый 66 CAT5e соединительные блоки, смонтированные на релейной стойке или щиты.Все прекращения передачи данных в TC будут прекращены Разъемы CAT 6 RJ45 и вставлены в соединительные панели QuickPort устанавливается на релейных стойках. Где позволяет место, отдельно стоящие стеллажи должны быть установлены в MC и TC и все заделки следует устанавливать на стойки.

    ПЛАТЬЕ ИЗ ПРОВОДА 2.5

    • 2.5.1 ПРОВОДА ГОЛОСОВОЙ СТАНЦИИ
      D rop от телекоммуникационный кабельный лоток, связка и прокладка неэкранированных группы голосовых пар к соединительным блокам 66 CAT5e , расположенным на релейная стойка.Организуйте и промаркируйте кабели последовательно пронумерованный заказ.
    • 2.5.2 ПРОВОДА ПАНЕЛИ ДАННЫХ
      D rop from кабельный лоток для телекоммуникационной комнаты, связка и маршрут к данным Патч-панель, расположенная на релейной стойке. Организуйте и обозначьте кабели в серийно пронумерованном порядке.

    2.6 СТОЙКА ГОЛОСОВ / ДАННЫХ И ПАНЕЛЬ ПАТЧЕЙ

      T o установить сетевые распределительные щиты и Для сопутствующего оборудования используется следующий метод установки.
      I n TC и MC, выступающие в качестве TC, содержащие данные заделки, установите две отдельно стоящие релейные стойки в указанных место нахождения. Расположите стойки так, чтобы оставалось не менее трех (3) расстояние между ногами от передней части стойки до передней комнаты стены и зазор в три (3) фута от задней части стойки до стена комнаты, расположенная «против движения». Если ряд стоек должен быть установлен в телекоммуникационная комната, не менее двух (2) футов расстояние от крайней правой или крайней левой стойки до противоположной стена.Анкерные стойки к чистому полу. Заземлите стойку к шина заземления телекоммуникационного зала с медным проводом # 6 AWG.
      M Установите переходные блоки голосовой сети в крайний левый угол. начало стойки под блоком оптоволоконного интерфейса, если он установлен. Если модуль оптоволоконного интерфейса не установлен или должен быть установлен в будущее, начните сверху. Разложите блоки голосовой сети в в порядке возрастания порядковых номеров сверху слева направо снизу.
      W Разъемы для передачи данных на несколько этажей обслуживаются вне тот же TC или MC, служащий TC, панели QuickPort должны быть выложены и помечены следующим образом:
      • Будет выделена одна или несколько горизонтальных панелей на 48 портов. на каждый этаж. Ни при каких обстоятельствах не должно быть больше одного этажа. поделитесь секцией панели с 48 портами. Панели будут установлены с самый верхний этаж наверху стойки, а затем по убыванию заказать по этажам.
      • Для соответствия этой компоновке могут потребоваться дополнительные стойки. Если Таким образом, самый верхний этаж будет расположен в самой левой стойке начиная снова с верха стойки, а затем по убыванию порядок.
      • Ярлыки на панели должны соответствовать ярлыкам домкратов, как описано в Раздел 3.1.2. Каждая 48-портовая секция панели должна быть помечена буквенное обозначение этажа.
      • Крайняя правая стойка зарезервирована для монтажа сети электроника и вспомогательное оборудование.
    • 2.6.1 УДАР НА ПОВЕРХНОСТНОЙ ЗАДНЕЙ ПЛАТЕ
      L вниз все пары проводов станции в серийно пронумерованных заказ от наименьшего серийного номера в верхнем левом углу до самый высокий серийный номер в правом нижнем углу.
      U se 66 CAT5e соединительные блоки. Проложите все кабели к быть пробитыми до этих блоков, начиная с самого левого края вниз к основанию щита, затем снова и снова до блока одевание кабеля под монтажные ножки.Закрепите крепление кронштейны к фанерному щиту с помощью Phillips # 10 x 3/4 дюйма винты с головкой.
      V OICE, 4 пары — используйте 66 CAT5e 100 пар 66 CAT5e блоков. Найдите перфорационные блоки на фанерной поверхности проводов. в области, обозначенной как Провода голосовой станции. Установить блоки в мода сверху / вниз и стыки прилегают друг к другу при установке слева направо. Пробейте четыре (4) неэкранированных пары на блокировать.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
      D ATA, 4 пары — Используйте устанавливаемые в стойку патч-панели QuickPort. Ударьте четыре (4) неэкранированные пары на разъеме RJ45.
      N ОТЕ: блоки / панели для заделки кабеля могут быть расположены на этаж выше или ниже пола, на котором находится станционный домкрат. расположена. В этом случае устанавливайте панели сверху / снизу.Минимальный радиус изгиба должен соответствовать требованиям производителя кабеля. спецификации для проводки категории 6.
    • 2.6.2 РАЗЪЕМ И ПОДКЛЮЧЕНИЕ СТАНДАРТНЫХ ИЗДЕЛИЙ
      C связаться с телекоммуникационным центром для оборудования требуется для всех установок. Исключения или замены должны утверждается Телекоммуникационным центром.

    Раздел 3 — КОММУНИКАЦИОННЫЕ РОЗЕТКИ — ВНУТРИ ЗАВОД ЭЛЕКТРОПРОВОДКИ И ГОНКИ

    3.1. ОБЩИЕ

    • 3.1.1 ОБЗОР
      A ll телефон, данные, видео кабель станции должен быть непрерывным кабелем от TC для передачи голоса, данные, видео на выход. Все кабели станции будут не допускайте перегибов, потертостей и крутых перегибов. Любая потолочная плитка снятые подрядчиком для прокладки кабеля будут переустановлен в хорошем состоянии. Замена поврежденной плитки возможна. ответственность подрядчика бесплатно для университета.
      T Текущие и будущие потребности арендатора здания определит потребности в нескольких розетках. Финальное подтверждение для разводки домкратов возлагается на Телекоммуникации. Центр. На этапе программирования Телекоммуникационный Центр, проконсультировавшись с жильцами здания, поставит домкрат макет, желаемый архитектором проекта для включения в спецификации проекта.
      Голосовые разъемы ll должны оканчиваться в сборках модульных разъемов категории 6 с восемью (8) проводниками RJ-45. В голосовой разъем должен быть верхним портом (ами) на настенной панели. Если бы только один голосовой разъем, он должен заканчиваться в верхнем левом порту. Проволока цветовая кодировка должна соответствовать спецификациям EIA / TIA-568B.
      Гнезда данных ll должны оканчиваться на восемь (8) разъемов RJ-45. кондукторные модульные домкраты CAT 6 в сборе.Разъем данных должен быть нижний порт (отверстия) в настенной пластине. Если только один разъем для данных, он должен заканчиваться в нижнем левом порту. Цветовая кодировка проводов должны соответствовать спецификациям EIA / TIA-568B.
      A ll пар должны заканчиваться как на голосовых разъемах, так и на разъемах данных.
      T he общая длина пути провода от вывода данных до блок телекоммуникационных комнат не должен превышать 295 футов (90 метров).Это важно для удовлетворения требований IEEE к Ethernet. 802.3. Обратите внимание, что в большинстве случаев ТК, в котором находится сеть электроника будет обслуживать разъемы для передачи голоса и данных на этаж, на котором он находится. Это необходимо учитывать при определении приверженности. на максимальную длину для проводки вывода данных.
    • 3.1.2 МАРКИРОВКА
      Каждый конец всех кабелей будет быть помечены в местах их прекращения.
      Все домкраты модули должны иметь цветовую кодировку для Университета Миссисипи стандарты, указывающие, что верхний левый разъем — голосовой (синий) и что нижний левый разъем — это данные (красный). Лицевая панель должна быть белый.
      Горизонтальные положения домкрата должны быть голосовыми. слева и данные справа.
      D ual голос / данные домкраты будут использовать одинарную или двойную лицевую панель пластина с голосовыми разъемами в двух верхних позициях, разъемы для передачи данных в две нижние позиции и пустые заполнители в запасных позициях.
      Все домкраты должны иметь идентификационные номера. как подробно описано ниже.
      Телекоммуникационный центр будет укажите диапазон идентификационных номеров, который будет использоваться для здание (а). По завершении проекта подрядчик по установке или уполномоченное лицо телекоммуникационного центра список домкратов используемые идентификационные номера, соответствующие им номера комнат, расположение в комнате и штампованный блок или панель данных точки завершения.Идентификационные номера Джека у домкрата местоположения, также должны быть размещены на предоставленных чертежах. подрядчиком.
    • 3.1.3 ПРОВОДКА
      Проводка для голосовых линий должна быть СИНИЙ категории 6 или выше, как указанные в планах или спецификациях. Электропроводка для цепей передачи данных должен быть КРАСНЫЙ категории 6 или выше, как указано в планах, или Технические характеристики.

    3.2 РАСПОЛОЖЕНИЕ КОММУНИКАЦИОННОЙ РОЗЕТКИ

    • 3.2.1 МЕСТОПОЛОЖЕНИЕ И КОЛИЧЕСТВО
      Если только в противном случае, стандартная коммуникационная розетка (SCO) должна состоят из голосового разъема, разъема для передачи данных и двух запасных портов. Другой розетки связи могут быть установлены в зависимости от функции для этого конкретного офиса или комнаты.
      • Офисы преподавателей: два (2) SCO на каждого назначенного сотрудника. Розетки должны быть установлены на противоположных стенах. Любая стена больше чем 15 футов.по длине должен иметь выходы, равномерно разнесенные на интервалы не более 7 футов. Любая стена более 15 футов дюйма длина должна иметь выходы, расположенные равномерно друг от друга на расстоянии не более 7 футовые интервалы.
      • Канцелярия / Офисы персонала / Офисы аспирантов: One (1) SCO по месту нахождения каждого стола.
      • Конференц-залы: Одна (1) розетка SCO и одна розетка кабельного телевидения на комнату для помещений до 200 квадратных футов.Как минимум четыре (4) SCO и две розетки кабельного телевидения на комнату для помещений площадью более 200 квадратных футов. Один (1) ШОС располагается на каждой стене. Розетки кабельного телевидения будут напротив друг друга. Номера площадью более 500 квадратных футов должны иметь дополнительные розетки на равном расстоянии от каждой стены. CATV розетку можно включить в запасной порт SCO.
      • Лаборатории: Один (1) SCO на каждое рабочее место. Одна стена ADA домкрат для установки высоты, расположенный внутри лаборатории рядом с дверным проемом для настенный телефон.Дополнительные требования к розетке будут определяется в зависимости от размера и на этапе разработки проекта.
      • Аудитории / Лекционные залы / Аудитории: Аудитории с обучающие станции должны иметь два (2) средства связи домкраты. Один для данных, один запасной. Видеокабель должен также быть установлен на учебной станции. Классы без обучающая станция должна использовать следующие инструкции для видео прокладка кабеля:
        • Количество домкратов: 1 Вместимость студентов: 1-15 студентов CATV Выходы: 1
        • Количество домкратов: 2 Вместимость студентов: 15-50 студентов CATV Выходы: 2
        • Количество домкратов: 4 Вместимость студентов: больше 50 студентов CATV Розетки: 4
      N ОТЕ: * Одна ТВ розетка в перед комнатой и еще один в потолке для проекционного ТВ.Если класс обозначается как класс высоких технологий, затем — класс высоких технологий. Требования Технического класса в Разделе 4. могут заменить CATV. требования к розетке, перечисленные выше.
      • Комнаты в общежитии: Один (1) разъем для передачи данных на обитатель или потенциальный обитатель каждой комнаты. Один (1) телефон домкрат на комнату. Одна (1) розетка кабельного телевидения на комнату. Места будут определяться на этапах проектирования проекта.
      • Залы ожидания в общежитии: Одно (1) или несколько разъемов связи и одна (1) розетка кабельного телевидения в каждом салоне. Количество и расположение будет определено на стадии проектирования проекта.
      • Складские помещения: Одна (1) розетка связи на комнату. Два (2) розетки для комнат более 500 квадратных футов и одна (1) дополнительная розетка для каждых дополнительных 2000 квадратных футов.
      • Механические помещения: проконсультируйтесь с администрацией помещений.
      • В некоторых комнатах требуются розетки для подключения телефонов или устройства управления энергопотреблением.
      • Главная комната кросс-коммутации и телекоммуникационные шкафы: Один (1) коммуникационный разъем минимум на комнату.

    3.3 УСТАНОВКА КОММУНИКАЦИОННОЙ РОЗЕТКИ

    • 3.3.1 МОНТАЖ
      Используйте розетку с двумя группами аналогично Steel City, номер детали 72171-3 / 4 или Телекоммуникации Центр одобрил аналог.При установке розетки в Стена с шипами, используйте заднюю скобу. Используйте штукатурку Steel City кольца, номер детали 72-C13, (одинарная группа) или 72-C-17 (двойная группа) или аналог, утвержденный Телекоммуникационным центром. это абсолютно важно, чтобы внутреннее отверстие соответствовало выходному отверстию монтажный корпус. Гипсовые кольца должны быть ровными и устанавливается заподлицо с готовой поверхностью. Для единого голоса / данных в розетках используется одинарное гипсовое кольцо.
      Розетки до монтироваться на стандартной для отрасли высоте и в положениях, если только иное указано в Планировании помещений и / или Телекоммуникационный центр. Стандартная монтажная высота выходы связи:
      • Стол 18 дюймов, AFF (над чистым полом) (одинарный гипсовое кольцо).
      • Настенное крепление для инвалидов 48 дюймов, AFF (гипсовая одинарная только кольцо).
      • Класс высоких технологий (см. Раздел 4).
      • Кабель CATV в классе, аудитории, вестибюле клиники или гостиной обычно устанавливается на высоте монтажа телевизора. Кабель CATV в офисах, комнатах общежития или конференц-залах должно быть встроен в розетку связи.
      ЗАМЕТКА: Электрические розетки должны быть предусмотрены для телевизоров и проекционных устройств. по подрядчику.

    3.4 РАЗЪЕМЫ СВЯЗИ

    • 3.4.1 В каждом месте расположения домкрата Компоненты повышенной категории 6 должен быть установлен. Для каждой пары кабелей используется рама Panduit 106. требуется. Все распределительные коробки и распределительные коробки на каждом гнезде рабочей станции должна быть не менее 2-1 / 8 дюймов в глубину. Если установка выполняется в одной группе ЕМТ или коробка для макияжа, необходима одинарная лицевая панель. Если установка в коробку с двойным бандажом, лицевая панель с двойным бандажом нужный.
    • 3.4.2 Вставки кадров данных Panduit 106 должны использоваться в корпус разъема. Должны использоваться одиночные или двойные пластины. для голоса, а для данных должны использоваться расширенные вставки Категории 6. Если вставка не требуется, должна быть установлена ​​заглушка. Часть Номера вкладышей следующие:
      • Красные вставки категории 6 Panduit CJ688TPRD
      • Синие вставки категории 6 Panduit CJ688TPBU
      • Вставки-заглушки Panduit CMFBAxx
      • F81 Соединитель цилиндра сращивания CMFBAxx
      Примечание: xx — это обозначение цвета в соответствии с лицевой панелью и 106 рамок.
    • 3.4.3 Голос (синий) слева; Данные (красный) находятся на справа 106 кадров.

    3.5 ПУТИ ЭЛЕКТРОПРОВОДКИ

    • 3.5.1 ОБЩЕЕ
      T o Избегайте электромагнитных помех (EMI), все пути должны обеспечивать зазор на наименее:
      • 4 фута (1,2 м) от двигателей или трансформаторов
      • 1 фут (0.3 м) от кабелепровода и кабелей, используемых для электрических распределение мощности
      • 5 дюймов (12 см) от люминесцентного освещения или линий электропередач над 2 кВА и до 24 дюймов от любой линии электропередачи мощностью более 5 кВА.
      I n в целом, проложены коммуникационные кабели отдельно или на расстоянии нескольких футов от силовых кабелей. Сходным образом, коммуникационные кабели проложены вдали от крупных двигателей, генераторы, индукционные нагреватели, аппараты для дуговой сварки, рентгеновское оборудование и радиочастотные, микроволновые или радиолокационные источники.Когда возможно, дорожки должны пересекаться перпендикулярно флуоресцентному освещению и электрические силовые кабели или трубопроводы.

    3,6 ТРУБОПРОВОД

    • 3.6.1 ОБЩЕЕ
      Все кабельные работы должны соответствовать требованиям Национального электротехнического кодекса.
      Вся проводка для передачи голоса, данных и видео внутри помещений должна быть защищена металлический канал или другие средства, такие как проволочная форма или желоба в пол.Алюминий неприемлем в едких средах. Пластиковые молдинги для поверхностного монтажа недопустимы в любых заявление. Кабелепровод EMT или металлический корпус для поверхностного монтажа должен быть используется для всей внутренней проводки. Все каналы должны быть скрыты когда возможно.
      Не более двух эквивалентов (2) Допускаются изгибы на 90 градусов на участке между распределительными коробками или тянуть ящики.
      (LB) разрешены.
      Вход в распределительные коробки или распределительные щиты должен быть рядом с углами или прямо напротив друг друга.
      T Следует использовать кабель камеры статического давления вместо кабелепровода. определяется в индивидуальном порядке. Телекоммуникационный центр должен свяжутся для утверждения.
      В капитальном ремонте и новые строительные проекты, где главная комната кросс-коммутации и Телекоммуникационные шкафы не согласованы, договор должен быть включать положения для установки четырех (4) стояков (4 минимальный диаметр в дюймах) от MC до каждого TC.Натяжная струна и соответствующая распределительная коробка также должна быть предусмотрена в каждом кабелепровода для облегчения будущей прокладки кабеля (ов).
      Чтобы снизить электромагнитные помехи, все кабелепроводы в плите должны иметь минимальную из оцинкованной стали 1 1/4 дюйма с резьбовыми соединениями. Все исключения должны быть определены на этапе проектирования проект и подлежит утверждению телекоммуникационной Центр.
      Все рукава должны выступать на четыре (4) дюйма AFF и ниже и быть закрытым с обоих концов. Координировать с Телекоммуникационный узел по количеству кабелепроводов, входящих в средство.
      Длина горизонтального участка кабелепровода не должна превышать 80 футов между тяговыми ящиками.
      Кабель для телефона или компьютерные розетки должны быть заключены в двухконтактную коробку. Сталь Город, каталожные номера 52151-1, 72151-1, 52-C-17 или 72-C-17 для одного (1) дюйм с двойным гипсовым кольцом и 52151-3 / 4, 72151-3 / 4, 52-C-13 или 72-C-13, для 3/4 дюйма с одинарным пластиковым кольцом.Телекоммуникационный центр утвердил аналоги Стального города могут использоваться номера деталей.
      Все выходы связи должен быть кабелепроводом не менее 3/4 дюйма с минимумом изгибов от выход к кабельному лотку, кабельному каналу или homerun прямо к телекоммуникационная комната. Кабелепровод в исходное положение требуется, когда доступ к кабельной трассе над потолком затруднен. Примеры потолки, где требуется кабелепровод, включают сухие стены и переплетение потолочной плитки.Вытяжные ящики необходимо устанавливать каждые 180 градусов или 80 футов длины кабелепровода. См. Раздел 4. о кабелепроводе. требования к установке для торговых точек High Tech Classroom.
    • 3.6.2 ОБЪЕМ КАБЕЛЯ
      Трубопровод должен быть размер в соответствии с отраслевыми стандартами для телекоммуникаций методы распространения. Такие инструкции можно найти в здании Международная отраслевая консалтинговая служба (BICSI) Руководство по методам распределения телекоммуникаций.

    3,7 ЛЕСТНИЦЫ / КАБЕЛЬНЫЕ / ПРОВОДНЫЕ ЛОТКИ


      I. ОБЩИЕ ПРОИЗВОДИТЕЛИ: При соблюдении требований поставлять продукцию следующий:
      • A. WBT, LLC .., 115 Harting Road, Centralia, IL 62801.
        Телефон: (618) 918-3821.
        (бесплатно): (888) 492 8729.
        Факс: (618) 918 3825.
        Веб-сайт: www.wbtray.com
        Эл. Почта: [email protected]
      • Б. [Одобренные заместители: выберите одно из следующих, если это применимо.]
        1. [Hoffmann]
        2. [Чатсворт]
        3. [Хаббелл]

      II. МАТЕРИАЛЫ И ОТДЕЛКА:

        A. Материалы кабельного лотка: выберите один из следующих:
          1. [Проволока из углеродистой стали, ASTM A 510, марка 1008. Проволока сваренная, изогнутая и обработанная после производство.]
          ИЛИ
          2.[Проволока из углеродистой стали, ASTM A653, непрерывная гальванизация перед изготовлением.] Дополнительные отделка не требуется.
        Б. Отделка кабельного лотка:
          1. Обработка проволоки из углеродистой стали после сварки и гибка сетки; выберите одно из следующего:
          • a. [Электроосажденное цинкование: ASTM B 633, Тип III, SC-1.]
          • г. [Горячее цинкование после изготовления: ASTM A 123.]
          • г.[Порошковое покрытие:]
            1) [Обработка поверхности порошковым покрытием черного цвета.
            2) [Специальная цветная порошковая обработка поверхности.
          2. Обработка проволоки из нержавеющей стали: в соответствии с ASTM B 380.

        C. Кабельный лоток состоит из сплошной жесткой сварной стали. система управления кабелями из проволочной сетки, позволяющая непрерывно вентиляция кабелей и максимальное рассеивание тепла, с UL Классифицированные стыки, в которых лоток выполняет функцию заземления оборудования Дирижер (EGC).Кабельный лоток из проволочной сетки будет иметь непрерывную Верхний провод с Т-образной сваркой для защиты изоляции кабеля и монтажников. Все поперечные провода должны быть выполнены из проволоки WBT SHAPE для максимальной поддержки.
        D. Обеспечьте стыки, опоры и другие необходимые фитинги. для полной, непрерывно заземленной системы.
        • 1. Сетка: 2 x 4 дюйма (50 x 100 мм).
        • 2. Длина прямого участка: 118 дюймов (3000 мм).
        • 3. Диаметр проволоки: 5 мм и 6 мм, как указано производителем.
        • 4. Сплошной верхний провод T-Weld для защиты изоляции кабеля и рук монтажников.
        • 5. Фитинги: Фитинги для кабельных лотков из проволочной сетки изготавливаются на месте из прямых секции лотка, в соответствии с инструкциями производителя и п. 2.3.
        • 6. Размер кабельного лотка:
            а. Глубина: Глубина кабельного лотка будет (если иное не показано на чертежах):
            1) [2 дюйма]
            2) [4 дюйма]
            3) [6 дюймов]
            4) [8 дюймов]

            г.Ширина: Ширина кабельного лотка будет (если иное не показано на чертежах):
            1) 2 [дюймы (50 мм)]
            2) [4 дюйма (100 мм)]
            3) [6 дюймов (150 мм)]
            4) [8 дюймов (200 мм)]
            5) [12 дюймов (300 мм)]
            6) [18 дюймов (450 мм)]
            7) [20 дюймов (500 мм)]
            8) [24 дюйма (600 мм)]

            г. Длина: длина секции кабельного лотка будет 118 дюймов. (3000 мм), если иное не показано на чертежах.
            г. Коэффициент заполнения: кабельный лоток можно заполнить до [40%] [50%] [60%] [100%] от общего объема заполнения. Подберите размер кабельного лотка с учетом будущих изменений или дополнений в кабельной разводке.
      • 3.7.1 ОБЩЕЕ
        A Все лестничные лотки должны быть разработан для подключения всех типов коммуникационных кабелей, следовательно, любые кабельные работы, относящиеся к телекоммуникациям должен быть разработан и / или утвержден Телекоммуникационным центром.
        T Минимальные размеры лотка лестницы должны составлять 12 дюймов в ширину и 4 дюйма в глубину. В некоторых случаях только тогда, когда указано в спецификациях дизайна, ширина 6 дюймов на 3 дюйма может использоваться глубокий лоток.
        C контрактные документы должны показать поперечное сечение канала связи или кабельного лотка. В на чертеже должна быть указана ссылка на другие коммуникации в здании.
        Трубопроводы ll, оканчивающиеся на кабельном лотке, должны легко доступный.Избегайте заканчивания кабелепроводов на лотке в местах, которые недоступен для съемной потолочной плитки или потолочной панели доступа. Все кабелепроводы, которые должны быть подключены к кабельному лотку, должны быть подключены в соответствии со спецификациями производителя и должны встречайте NEC.
        C рассмотрение может быть дано для прокладка кабелей других типов в лотке с лестницей для предотвращения помехи на неэкранированных кабелях.Место такой установки утверждается Телекоммуникационным центром.
        L сумматор лоток (кабельный лоток) или проволочный канал должен поддерживаться сквозной резьбой. стержни в форме трапеции. Опоры для кабельных лотков размером более 12 дюймы по ширине должны быть установлены в соответствии с спецификации производителя. Опоры для кабельных лотков 12 дюймов или меньше могут быть дальше друг от друга, но должны соответствовать требованиям производителя требования к установке.Единая опора недопустима. Все опоры должны быть прикреплены к вышеупомянутой строительной конструкции.
        T Электронный центр или его уполномоченное лицо не будет проложите любой кабель или выполняйте какие-либо работы, пока все установки не будут сделано в соответствии со спецификациями.
      • 3.7.2 МОНТАЖ
        C лотки должны поддерживать зазор не менее шести (6) дюймов от препятствий над лотком и минимум восемь (8) футов AFF.Лотки должны обеспечивать доступ через самый прямой путь ко всем выходам связи на пол.
        Я установил заводскую подметальную машину 90-х на все повороты. Использовать конец заделки лотка, где провод падает на стены, чтобы Предотвратить ссадины и порезы на краях металлического поддона. Используйте трапецию рекомендованный производителем способ монтажа кабельного лотка с подвешиванием размер allthread. Прикрепите всю резьбу к потолочным анкерам, не допуская загибается по всей нити.Поддерживайте кабельный лоток таким образом на каждом соединение секций и от пяти (5) футов до шести (6) футов промежутки (средний промежуток) между суставами. По возможности лоток не должно быть ближе шести (6) дюймов от конструкции. потолок, воздуховоды или трубы, учитывая все другие возможные препятствия. На расстоянии не менее 5 дюймов от источника света, особенно люминесцентное освещение, требуется.

      3.8 ОПОРЫ И КОЛЬЦА ОТКРЫТОГО ВЕРХНЕГО КАБЕЛЯ

      • 3.8.1 ОБЩЕЕ
        3.8.1.1 Все кабельные опоры с открытым верхом (J-образные опоры) и кабельные кольца должны быть подвешены или прикреплены к структурный потолок или стены с оборудованием или другим приспособления для установки, специально разработанные для поддержки их веса. При использовании J-образные опоры или кабельные кольца должны располагаться на 48-60 °. дюймовые центры для адекватной поддержки и распределения кабелей масса.Эти типы опор обычно могут вмещать до пятидесяти Кабели диаметром 0,25 дюйма.

        3.8.1.2 Для больших количеств кабели, которые проходят в телекоммуникационных шкафах, обеспечивают кабельные лотки или другие специальные опоры, специально предназначенные для спроектирован так, чтобы выдерживать необходимый вес и объем кабеля.

        3.8.1.3 Крючки и ремни должны быть прикреплены к элементам конструкции. с застежками, соответствующими материалу.Шурупы по дереву или лаг для дерева следует использовать болты, шурупы для дерева с пластиковыми анкерами должны использоваться для штукатурки и бетона, а саморезы должен использоваться для листового металла. Металлические крючки с резьбой, прикрепленные к также допустимы резьбовые анкеры.

        3.8.1.4 Unistrut может быть используется там, где необходимо, для поддержки больших пучков кабелей или для предоставить точки крепления для EMT, металлического макияжа или Panduit дорожка качения.Пневматические подвески Unistrut должны устанавливаться с резьбовыми якоря.

        3.8.1.5 Большие крючки, которые выдерживают вес многие кабели должны быть прикреплены с помощью болтов, металлобетон анкеры, либо металлические анкеры с эпоксидной смолой. Якоря должны выдвигаться в монтажный материал минимум на 3 дюйма.

        3.8.1.6 Ремни и крючки должны быть большего размера, чтобы дополнительные кабели могли легко будут установлены в будущем.Крючки и ремни не должны быть заполнены до отказа. более 75% емкости.

        3.8.1.7 Крючки или ремни должны быть установлен на расстоянии не более четырех футов друг от друга. Более близкий интервал может быть необходим в местах, где кабели проложены по углам или в непосредственной близости от других механических электрических систем.

        3.8.1.8 В особых случаях, когда площадь над подвесными потолками имеет препятствия и крепление ремней к потолку затруднено или невозможно, ремни можно прикрепить к металлическим зажимам, установленным на проволочные вешалки, удерживающие потолочную решетку.

        3.8.1.9 Когда кабели проложены в стене, коробка не требуется, но монтажный кронштейн должен быть надежно закреплен в стене.

        3.8.1.10 Все распределительные коробки и распределительные коробки на каждом гнезде рабочей станции должна быть не менее 2-1 / 8 дюймов в глубину. Эта глубина требуется для подключайте к разъему повышенной категории 6 (CAT6). Когда ящик используется как как домкрат, так и тяговый ящик, минимальная глубина коробки должна составлять 3-1 / 8 дюйма.Если в коробке установлено оптоволокно, необходимо установить удлинительную пластину Ortronix. использоваться.

        3.8.1.11 В случаях, когда ЕМТ (металлический трубопровод) При использовании все пустые трубопроводы должны содержать натяжную струну. Коробка тяги, коробка сращивания или точка вытягивания, содержащая натяжные струны в каждом направление должно быть установлено для любого пути с ограниченным движением, где имеется более двух изгибов на 90 градусов, обратный изгиб на 180 градусов или длиной более 100 футов.

        3.8.1.12 Кабель в открытом состоянии готовые участки должны быть установлены в кабельных каналах, таких как кабелепровод EMT, металлический макияж, или пандуит.

      3.9 СИСТЕМА ПОДПОЛЬНЫХ КАНАЛОВ

      • 3.9.1 ОБЩЕЕ
        T его тип дорожки качения должен быть используется минимально любой ценой. При проектировании системы необходимо соблюдать осторожность. при этом будут учтены требования к электричеству и связи. Во всех местах должно быть достаточное электричество.С участием правильное планирование, можно установить адекватную систему, но она обескуражен.

      Раздел 4 — ТЕЛЕВИЗОРНЫЙ КАБЕЛЬ

      4.1 ОБЩИЕ ПОЛОЖЕНИЯ

      • 4.1.1 ОБЩИЕ
        P технические характеристики проекта будут указать, кто будет нести ответственность за меблировку, установку и завершение различных типов коммуникационных кабелей, розеток, панели и другие компоненты, указанные в этом разделе.Пока не иначе указано, персонал телекоммуникационного центра или его уполномоченный будет нести ответственность.
      • 4.1.2 МАРКИРОВКА
        Подъемные кабели T должны быть четко идентифицируется по окрашенному участку или с помощью кабелепровода наклейки с указанием каждого прохода кабелепровода; Желтый = телевизор.
      • 4.1.3 КАБЕЛЬ
        4.1.3.1 Максимальное расстояние кабеля не должно превышают 90 метров (295 футов) или меньше.Если длина любого кабеля (RG6) внутри превышает ограничение 90 метров, дополнительные должны использоваться помещения с оборудованием связи.
        4.1.3.2 Кабель используемый тип: RG6, экранированный, 60-77%, оплетка, 75 Ом, коаксиальный Кабель. Его можно найти в Either Times Fiber или CommScope. Раз Волоконные детали # — 02360 — Стандарт T660-VB. Части CommScope # F677TSV.
        4.1.3.3 Разъем RG-6, LRC AUGAT SNAP-N-SEAL Номер детали SNS6.Два инструмента, которые потребуются для подготовки кабеля и Сожмите соединитель на поверхности, Инструмент для сжатия Деталь №: SNSUTL. Инструмент для подготовки коаксиального кабеля Номер детали CST596.
        4.1.3.4 500 ИЛИ ½ ОСНОВНОЙ КАБЕЛЬ: Кабель .500 будет проложен от подвала до первый этаж, где он будет вырезан, оставив 6 футов хвост. Кабель при выходе с первого этажа также будет 6 футов хвост, это будет повторяется в каждой комнате связи до верхнего этажа, где 1 — 6-футовый хвост завершит процесс.Этот кабель имеет минимальный изгиб радиусом 30 дюймов. Причина в том, что алюминиевый экран будет перерыв. 4.1.3.5 Номера деталей коаксиального кабеля: Номер детали для .500 Коаксиальный кабель проложен внутри здания от этажа до этажа. Times Fiber — это T10500JX или CommScope PIII 500 JCA. Часть # для кабель проложен снаружи здания от постамента до здание CommScope PIII 500 JCASP
        T выходное отверстие кабель должен быть коаксиальным с четырьмя экранами типа RG-6 / U 75 Ом.
        T Кабели для подъемных стоек в многоэтажных зданиях или здания с подвальными МК и ТК первого этажа должны быть 0,5 дюйма жесткий алюминиевый кабель (Hard-Line) или одномодовое волокно.
        C Кабель для установки вне помещений ATV для всех туннелей и под землей кабелепровод должен быть жестким алюминиевым кабелем 0,5 дюйма. (жесткое) или одномодовое волокно.
      • 4.1.4 РОЗЕТКИ
        E Каждая ТВ розетка может обеспечить видеовозможности и обычно заканчиваются вилкой типа F. разъем на стандартной настенной пластине или встроенный в многопортовая лицевая панель.Требования клиентов будут переданы Телекоммуникационный центр.
        E Каждая розетка должна быть дома бегите к ближайшему телекоммуникационному шкафу.

      4.2 ВИДЕО / ПРОЕКЦИОННЫЕ УСТРОЙСТВА

      • 4.2.1 ОБЩЕЕ
        Информационные технологии Учебное пособие Технология должна предоставить спецификации и кабельные детали для проекционные устройства и / или мониторы.
        Проекционные устройства крепление потолочного или настольного типа.В каждом случае трубопровод должен быть подключенным к передней части классной комнаты или контрольной зоны.

      4.3 ВЫСОКОТЕХНОЛОГИЧЕСКИЕ КЛАССЫ

      • 4.3.1 ОБЩЕЕ
        I Информационные технологии Учебная технология должна предоставлять спецификации для установка кабелепровода и розетка (и), необходимые для обозначенного помещения как класс высоких технологий.
        A Выход для класса High Tech обеспечит подключение голоса, данных, видео, аудио и устройства управления.
      • 4.3.2 МАРКИРОВКА
        E Каждый конец всех кабелей (UTP, коаксиальный кабель, оптоволокно, аудио и т. д.), и все пары будут помечены своими места завершения.
      • 4.3.3 ПРОВОДНЫЕ / ВЫХОДНЫЕ КОРОБКИ
        I n в целом, должен быть предусмотрен следующий канал:
        • Распределительная коробка для начальной школы высоких технологий (4 «X4» X3 «) спереди кабельный лоток из комнаты или учебного поста в холл
        • Две 1-дюймовые розетки для начальной школы высоких технологий, прикрепленные к потолку ящик (6 «X6» X4 «) обслуживающий видеопроектор
        • Одна 2-дюймовая розетка в классе Primary Tech для двух аудиовыход ящики (стандартная розетка) для обслуживания стереодинамиков и / или настенный монитор
        • Один 3/4 дюйма на аудиовыход
        T Расположение и необходимость каждого из них будет определена во время окончательного проектирования, исходя из предполагаемая функция помещения.В комнате всегда будет один основной выпуск High Tech Classroom.
      • 4.3.4 КАБЕЛЬ
        T Голосовой кабель UTP должен должно быть четыре (4) пары категории 6, кабель 400 мегагерц (минимум).
        T Кабель передачи данных и запасной кабель UTP должны состоять из четырех (4) пар. категория 6, кабель 400 Мегагерц (минимум).
        T he видео кабели будут коаксиальными с четырьмя экранами RG6 / U.
        T волокно будет 62.Многомодовое дуплексное волокно 5/125 — одна (1) пара на выход.
      • 4.3.5 ВЫХОДЫ
        T Выход связи будет содержат разъем EIA / TIA-568B для передачи голоса, разъем EIA / TIA-568B для данных, разъем EIA / TIA-568B для запасных, разъем F для приема видео, 1 пара оптоволоконных кабелей с коннекторами ST для будущих данных и видео требования и заготовка-наполнитель для будущего домкрата требования.
      • 4.3.6 ПАТЧ-ПАНЕЛИ И ТЕРМИНАЦИИ
        T he High Кабели Tech Classroom должны заканчиваться в MC или TC как следует:
        • Voice 4 пары категории 6 — voice 66 CAT5e перфоратор
        • Данные 4 пары категория 6 — панель данных
        • Запасные 4 пары категории 6 — панель данных
        • RG-6 / U, четырехэкранный, коаксиальный разъем — розетка типа F, спиральная и провода связаны или оканчиваются на ответвлении
        • Оптоволокно для передачи данных / видео (1 пара) — ST со спиральной и оконечной заделкой в ​​ПФР.(Блок оптоволоконного интерфейса)
        ЗАМЕТКА: Голос категории 6 должен завершаться перфорированным блоком голоса 66 CAT 5E.

      Раздел 5 — ЗАЩИТА, ЗАЗЕМЛЕНИЕ И СОЕДИНЕНИЕ

      5.1 ЗАЩИТА ОТ МОЛНИИ

      • 5.1.1 ОБЩИЕ
        L молниезащита телекоммуникационные средства необходимы. В то время как федеральные и должны соблюдаться государственные стандарты, местные условия могут потребовать дополнительное исследование и / или изменения для встречи с сайтом, оборудование, экологические требования или требования безопасности.
        N EC Статьи 250 «Заземление» и 800 «Цепи связи» охватывают общие требования к заземлению, соединению и защите электрические и коммуникационные цепи. NFPA 78 «Lightning Защита »касается защиты зон и других объектов, которые выгодный.
        A ll, кабельная разводка (включая заземление на земельный участок) внутри здания и подъездные помещения должны быть установлен с защитой от молнии и скачков напряжения через заземление и склеивание.
      • 5.1.2 МАТЕРИАЛЫ
        T Три наиболее часто использованные молниеотводы перечислены ниже. Проконсультируйтесь Телекоммуникационный центр для определения наиболее соответствующая защита для состояния.
        • AT&T Protector — AT&T, номер детали 189B1-25 для 25 парная защита
        • AT&T Protector — AT&T, номер детали 189B1-50 на 50 парная защита
        • AT&T Protector — AT&T, номер детали 189B1-100 для 100 пар
        U se AT&T, номер детали 3B1E-W, газ защитные модули.
        H Номер детали omaco 50M-201 -____ 19 предусматривается монтаж в стойку. (ITCS укажет номер детали суффикс, необходимый для конкретного применения.)
        R ELTEC Блок защиты — номер детали R66P25QCVS. Газовая защита модуль должен быть AT&T, номер детали 3B1E-W.
        U se AT&T, каталожный номер 110ANA1-06 для одиночных подключений 6-парного или меньше. Используйте газозащитные модули AT&T, номер по каталогу 3B1E-W.

        5.2 ЗАЗЕМЛЕНИЕ

      • 5.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
        A ll Заземление MC должно использовать одноточечная схема от главного трансформатора здания. EIA / TIA Необходимо соблюдать 607 требований.
        A ll щиты должны быть связаны с общей землей.
        Кабель стояка ll должен быть экранированы и должным образом заземлены на землю через средства заземления, предусмотренные в MC (Главная комната кросс-коммутации).
        Блоки защиты ll должны быть подключены к шина заземления задней панели с использованием медного провода стандарта NEC 6 AWG.

      5.3 СВЯЗЬ

      • 5.3.1 ОБЩИЕ ПОЛОЖЕНИЯ
        B Уплотнение должно быть прочным, сильный и с низким импедансом для обеспечения непрерывности электрического тока. Необходимо соблюдать требования EIA / TIA 607.
        A ll трубопровод оконечные устройства кабельных лотков и кабельных каналов должны быть механически крепится к зажимам лотка или аналогичным.Кабельный лоток или провод путь должен быть заземлен к системе заземления главного здания с провод диаметром не менее 6 AWG.
        A сопротивление 0,001 Ом или меньше указывает на качественное соединение и требуется согласно Международной ассоциации консалтинговых услуг в строительной отрасли (BICSI) Руководство по методам распределения телекоммуникаций.

      Раздел 6 — ПРОВЕРКА, ИСПЫТАНИЯ И ДОКУМЕНТАЦИЯ

      6.1 ОСМОТР РАБОТЫ

      • 6.1.1 ОБЩЕЕ
        Телекоммуникационный центр или его уполномоченные должны иметь доступ к строительным площадкам.
        Чтобы телекоммуникационный центр мог проверять телекоммуникационные объекты работают, подрядчик должен:
        • Предоставьте график работ по установке телефонные кабельные каналы и пространства выделены отдельным элементом.
        • Немедленно уведомлять телекоммуникационный центр о любых изменениях в архитектурных чертежах и / или планах, влияющих на телекоммуникации.
        • Обеспечьте надлежащий доступ к объектам для проверок.
        • Уведомлять телекоммуникационный центр о готовности к работе осмотр.
        ПРИМЕЧАНИЕ: Все подземные работы должны быть проверены и утверждены Телекоммуникационный центр до того, как участок будет засыпан грязью или конкретный. Непроведение проверки работы влечет за собой обнаружение площадь за счет подрядчика.

      6.2 ТЕСТИРОВАНИЕ

      • 6.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
        T Подрядчик должен представить Телекоммуникационный центр, будет использоваться подробная процедура тестирования для каждого проекта. Все кабели должны быть проверены на длину, затухание, импеданс, заземление, короткое замыкание, развороты и непрерывность проводов связи и щитов. См. Раздел 10. требования к испытаниям оптоволоконного кабеля.
        U пон по завершении, результаты тестирования должны быть отправлены в отдел телекоммуникаций. Центр окончательного утверждения и принятия и является частью документ.Подрядчик гарантирует 100-процентную непрерывность все проводники на всех кабелях.
        Т телекоммуникационный центр проведет проверочное тестирование, которое сочтет необходимым, прежде чем прием на работу. Отказ во время тестирования приведет к повторному вытягиванию кабели за счет подрядчика.
      • 6.2.2 СТАНЦИОННЫЕ КАБЕЛИ
        A II станция категории 6 кабель должен быть испытан на соответствие стандартам категории 6.Станционные кабели, которые не пройти тест будет отремонтирован или заменен подрядчиком без дополнительных затрат и повторно протестирован на соответствие требованиям технические характеристики. Телекоммуникационный центр рекомендует использовать Fluke Тестер DTX-1200 CAT 6 для тестирования кабеля или аналогичный. В подрядчик предоставит Телекоммуникационному Центру документально подтвержденные читаемые результаты тестирования для всех станций. Формат будет соответствовать со стандартами документации телекоммуникационного центра.
        Испытания кабеля станции должны проводиться изготовителем. спецификации и стандарты телекоммуникационного центра. Кабель стояка испытания должны проводиться в соответствии со спецификациями производителя и Стандарты телекоммуникационного центра. Испытания магистрального кабеля должны быть выполнены. в соответствии со спецификациями производителя и стандартами телекоммуникационного центра. Результаты тестирования должны быть отправлены по электронной почте в отдел планирования помещений и Руководитель проекта телекоммуникационного центра.

      6.3 СТАНДАРТЫ ДОКУМЕНТАЦИИ

      • 6.3.1 ТРЕБОВАНИЯ К ДОКУМЕНТАЦИИ ПОДРЯДЧИКА
        Кабельные записи при установке и полные наборы кабельных записей. требуется при завершении проекта. Маркировка всего оконечного оборудования и шкафы с информацией, предоставленной Телекоммуникационным Центром. Полный комплект исполнительных чертежей по завершении проекта, оба на размеченных чертежи и в типе AutoCAD (например,г., формат DXF на дискетах 3.5 «). Телекоммуникационный центр укажет номер версии / выпуска AutoCAD. приемлемо на момент присуждения награды за проект. Результаты тестирования OTDR в спецификации и стандарты телекоммуникационного центра для всех оптоволоконных кабелей установлены. Документация должна включать показания OTDR, диаграммы волоконно-оптических маршрутов и результаты сквозного затухания для многомодового и одномодового оптоволоконного кабеля. Все волокна Показания OTDR должны производиться в двух направлениях по всему оптоволоконному кабелю.
        Испытания кабеля станции должны выполняться в соответствии со спецификациями производителя и Стандарты телекоммуникационного центра. Испытания кабеля райзера должны проводиться до спецификации производителя и стандарты телекоммуникационного центра. Сундук кабельные испытания должны проводиться в соответствии со спецификациями производителя и телекоммуникациями. Стандарты центра. Результаты тестирования должны быть отправлены по электронной почте в отдел планирования помещений. и руководитель проекта телекоммуникационного центра.
      • 6.3.2 Телекоммуникационный центр ПРЕДОСТАВЛЯЕМАЯ ДОКУМЕНТАЦИЯ
        C чертежи для проекта.
        Маркировка информация для оконечного оборудования.

      Раздел 7 — ПОТРЕБЛЕНИЕ ПОЖАРА

      7.1 ОБЩИЕ
      P rovide огнестойкий пломбы в соответствии с Национальной ассоциацией противопожарной защиты (NFPA) и Национальный электротехнический кодекс (NEC), статьи 300-21 и Стандарты EIA / TIA 569.
      F воспламеняет все проникновения в в соответствии с действующей редакцией Национального электротехнического кодекса.
      D o не использовать бетон для пожаротушения на кабельных лотках, кабельные каналы или кабелепровод. Подрядчики, использующие этот метод, будут требуется заменить и проверить все затронутые кабели.

      Раздел 8 — МЕСТНЫЕ СЕТИ

      8.1 ОБЩЕЕ

        Соединения ll должны иметь четкую маркировку на оба конца.
        U Установите кабелепровод на 3/4 дюйма от выход к кабельному лотку, кабельному каналу или непосредственно к телекоммуникационная комната с вытяжными ящиками через каждые 80 футов. в в случае, когда выходная труба заканчивается кабельным лотком, кабелепровод должен быть механически прикреплен к кабельному лотку с использованием UL одобренный зажим заземления.
        T he Общая длина пути провода от розетки до телекоммуникационной комнаты, включая убытки до прекращений, не должно превышать 295 футов (90 метров) от ЦАХАЛа в любом слючае.

      8.2 ОПРЕДЕЛЕНИЕ ТРЕБОВАНИЙ

        C onsult Телекоммуникационный центр для требования конкретной проводки.

      8.3 ТИП ПРОВОДКИ
        C Центр телекоммуникаций для получения технических характеристик.
      • 8.3.1 THINWIRE 10 BASE-2
        T Hinwire Ethernet кабель не должен устанавливаться ни для каких проектов.
      • 8.3.2 THICKWIRE 10 BASE-5
        T Hickwire Ethernet кабель не должен устанавливаться ни для каких проектов.
      • 8.3.3 ВИТУЯ ПАРА
        4 пара расширенная Категория Кабель 6 UTP — это минимально допустимый кабель.
        M макс. длина сегмента составляет 295 футов (90 метров) от ТК и / или МС выступая в качестве TC.
        D o не запускать данные (Ethernet) в том же куртка с голосом из-за напряжения звонка.
        N o расщепление пар допускается. Сюда входят кабели, используемые для передачи голоса приложение тоже.
        O ffice патч-корды должны быть минимум Витая пара категории 6 350 мегагерц.
        C пластырь шнуры должны быть из витой пары категории 6 не менее 350 мегагерц.
        S ee Раздел 3.1.1 для стандартной проводки на гнездах.
      • 8.3.4 APPLETALK
        A ppletalk (phonenet) кабели не допускается ни для каких проектов.
      • 8.3.5 ASYNC
        M Максимальная длина должна быть 500 футов из ТК.
        Выделено минимум четыре (4) пары за цепь.
      • 8.3.6 3270 НА UTP
        M Максимальная длина должна быть 1000 футов от ТК.
        Минимум четыре (4) пары выделяется на каждую цепь.

      Раздел 9 — ШИРОКИЕ СЕТИ

      9.1 КОНСТРУКЦИЯ СИСТЕМЫ

        Телекоммуникационный центр T предоставит необходимый дизайн. Расположение точек доступа к сервису и список материалов, необходимых для установки или расширения сеть будет предоставлена.

      Раздел 10 — ВОЛОКОННО-ОПТИЧЕСКИЕ ТЕХНОЛОГИИ

      10.1 ОБЗОР

      • 10.1.1 ОБЩИЕ ПОЛОЖЕНИЯ
        E Было приложено очень много усилий, чтобы убедитесь, что информация в этом документе была полной и точны на момент печати.Однако технологии всегда меняется, становится более действенным и действенным и подлежит изменение. Все проектирование, установка и спецификации волоконно-оптического кабеля предварительно согласовывается с Телекоммуникационным центром. Все кабель, который должен быть подключен или отключен от кампуса телекоммуникационная сеть, такая как телефон, данные, видео и волоконная оптика, осуществляется Телекоммуникационным центром или его назначенный.
        T Кабель должен быть новым, неиспользованным, текущий дизайн и производство. Связаться с Телекоммуникационным центром для типа используемого оптоволоконного кабеля.

      10.2 УСТАНОВКА

      • 10.2.1 ОБЩИЕ ПОЛОЖЕНИЯ
        A ll новый наружный трубопровод должен включать не менее двух (2) многоячеечных трубопроводов. Правильные части должны использоваться, обратитесь в Центр телекоммуникаций.Внутренние каналы используется только на существующих объектах.
        Прямое захоронение оптоволоконный кабель не допускается.
        W курица установка волокна оптический кабель в воздуховодах и люках между зданиями, там должна быть минимум одна полная петля, минимум 20 футов в длины, в люке и втягивать в защитный лайнер внутри люка, чтобы предотвратить повреждение кабеля.
        Оптоволоконные кабели ll должны оканчиваться через ST разъем и правильно подключен к распределительной панели используя комплект конца кабеля для каждого кабеля и комплект конца для каждого трубка.На всех стыках должна быть 20-футовая рабочая петля. расположение и расположение оптоволоконных патч-панелей. Волоконно-оптический кабель металлический оболочка или силовой элемент должны быть заземлены на надлежащее заземление.
        W При прокладке оптоволоконного кабеля в существующем трубопроводе который не является многокамерным или не содержит проточного канала, он должен быть втянутый защитный внутренний вкладыш, минимум 3/4 дюйма внутри диаметр. При размещении в кабельном лотке или на взлетно-посадочной полосе, где есть есть вероятность того, что кто-то будет стоять, ходить или сидеть на кабель, он должен быть помещен внутри защитной оболочки.Когда пол используется траншея (типа Walker или аналог), одна камера будет используется исключительно для волокна.
        Кабель ll, проложенный вдоль взлетно-посадочные полосы, релейные стойки и распределительные полки должны соответствовать минимальные требования производителя к радиусу изгиба для этого кабель особого типа. Когда кабель закреплен лентой или другим крепления, они не должны затягиваться настолько сильно, чтобы оболочка кабеля плоско раздавлена ​​или имеет вмятины.
        U se канатные дороги на вертикалях релейных стоек для размещения оптоволоконного кабеля на задняя сторона и оптоволоконные патч-корды к передней части стоек.
        J umper или патч-корды должны использоваться для подключения разные волокна вместе для продолжения службы. Не заворачивать полностью оберните перемычку вокруг направляющей направляющей или кронштейна другого типа. При использовании направляющих на релейной стойке всегда используйте заднюю часть направляющих для удержания вертикальных перемычек и переда часть направляющих для удержания горизонтальных перемычек.Всегда используйте передняя направляющая для входа в корпус или выхода из него.
        Есть в помещении терминала должно быть не менее 20 футов. установлен в круглой конфигурации на огнестойкой фанере (3/4 в.). Это необходимо в случае обрыва волокна.
        Пряди волокна мк должны оканчиваться в соответствии с со стандартными цветовыми кодами.
        L abel цельное волокно кабель и все оптоволоконные жилы в местах заделки.Центр телекоммуникаций предоставит номенклатуру волоконно-оптических кабелей.
        T Устанавливает все нити с использованием оптической временной области рефлектометр (OTDR) и наборы для проверки оптических потерь (OLTS). Волокно кабельные трассы длиной менее 100 метров должны быть испытаны с утвержденный люксметр. Предоставить компьютерно-читаемые результаты тестирования каждая прядь волокна к Телекоммуникационному центру. См. Раздел 6. для дополнительная информация о тестировании.

      10.3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

      • 10.3.1 КАЧЕСТВО
        F или точные спецификации обратитесь в Центр телекоммуникаций.
        Все волокна в кабель должен состоять из пригодных для использования волокон, соответствовать требуемым спецификациям и быть прекращено и проверено подрядчиком по установке или ITCS назначенный.
        Все оптические волокна должны быть достаточно без поверхностных дефектов и включений для соответствия оптическим характеристикам, механические и экологические требования данной спецификации.
        T Волокно (а) вне завода или здания стояки, многомодовые и одномодовые кабели, состоящие из XXX или больше многомодовых и XXX или более одномодовых волокон. Этот оптоволоконный кабель соответствует или превосходит следующие минимальные спецификации:
        • Многомодовое волокно 62,5 / 125 мкм
        • Сквозное затухание
          • 3,75 дБ при 160 МГц при 1310 Нм на километр
          • 1.50 дБ при 500 МГц при 1300 Нм на километр
        • Одномодовое волокно
          • ,5 дБ при 1310 Нм на километр
          • ,4 дБ при 1550 Нм на километр

      Раздел 11 — РАЗНЫЕ И ОСОБЫЕ СИТУАЦИИ

      11.1 ОБЩЕЕ

        Все розетки для домашних телефонов, телефоны в коридоре, бесплатные и таксофоны должны соответствовать высоте и требования к местоположению в Законе об американцах с ограниченными возможностями (ADA) для людей с ограниченными физическими возможностями.Этот стандарт относится только к телекоммуникационные требования. Все остальные утилиты являются ответственность вовлеченного отдела.
      • 11.2. АВАРИЙНЫЕ, ПОЖАРНЫЕ И ЛИФТНЫЕ ТЕЛЕФОНЫ
        Обратите внимание на электрическую требования к внешним автономным телефонам экстренной связи. Требования к электричеству будут предоставлены Управлением помещений. или подрядчик по электрике.

      Раздел 12 — КОДЕКСЫ, СТАНДАРТЫ И НОРМЫ

      12.1. ОБЩИЕ

        T o проектные средства для эффективного телекоммуникационной системы, проектировщик и установщик должны быть ознакомлен с национальными и местными правилами. Оба дизайнера и подрядчик должен знать и соблюдать стандарты телекоммуникаций и строительства. А дизайнер, нанятый университетом, должен быть зарегистрированным Консультант по коммуникационному дизайну (RCDD).

      12.2 АГЕНТСТВА

        T Следующие агентства и их коды, стандарты и правила регулируют все телекоммуникационные работы в Университете Миссисипи:
        • ANSI Американский национальный институт стандартов
        • BICSI Building Industry Consulting Service International
        • Руководство по методам распределения телекоммуникаций
        • Строительные чиновники и администраторы Кодекса BOCA (Стандарт Строительный кодекс)
        • Ассоциация электронной промышленности EIA
        • FCC Федеральная комиссия по связи
        • Международная конференция строителей ICBO (Униформа Строительный кодекс)
        • Институт инженеров по электротехнике и электронике IEEE, Inc.
        • Национальный строительный кодекс NBC
        • Национальная ассоциация противопожарной защиты NFPA
        • Национальный электротехнический кодекс NEC
        • Ассоциация телекоммуникационной промышленности TIA
        • UL Underwriters Laboratories
        • Центр телекоммуникаций Университета Миссисипи Стандарты связи

      Раздел 13 — ОБОЗНАЧЕНИЯ И СИМВОЛЫ

      • L egends:
        Разъем для одноканального телефона, синий 4-парный кабель в единой электрической коробке.(Минимум 3/4 дюйма Желоб 1 дюйм)
        Разъем для одной рабочей станции данных, красный 4-парный кабель в единой электрической коробке. (Минимум 3/4 дюйма Кабелепровод 1 дюйм (предпочтительно)
        Установлено гнездо для кабельного телевидения в одноканальном электрическом ящике. (Минимальный диаметр кабелепровода 3/4 дюйма, 1 дюйм Предпочтительно)
        Гнездо для оптоволоконного кабеля, монтируемое в один блок электрическая коробка. (Минимальный диаметр кабелепровода 3/4 дюйма, предпочтительно 1 дюйм)
        Гнездо для кабельного телевидения, монтируемое в одинарную секцию электрическая коробка.(Минимальный диаметр кабелепровода 3/4 дюйма, предпочтительно 1 дюйм)
        Этим символом обозначается двухконтактная электрическая коробка. (Минимум Трубка 3/4 дюйма (предпочтительно 1 дюйм)
      • S символами:
        Tn — указывает (n) телефонных розеток, где n — необходимое количество. Пример (V-1, V-2 и т. Д.)
        Dn — указывает (n) разъемов для передачи данных, где n — необходимое количество. Пример (Д-1, Д-2 и т. Д.)
        TVn — указывает (n) телевизионных разъемов, где n — число требуется.
        FOn — указывает (n) оптоволоконных разъемов, где n — необходимое количество.
      • E Пример:
        T, D2, TV — Указывает выход с 1 терминалом для телефона, 2 для передачи данных и 1 для кабельного телевидения.

      Раздел 14 — КОНТАКТНАЯ ИНФОРМАЦИЯ

      14.1 КОНТАКТЫ

        A список контактов Университета, телефон номера и адреса электронной почты указаны для вашего удобства.
        • ТЕЛЕКОММУНИКАЦИОННЫЙ ЦЕНТР
        • УСЛУГИ ДЛЯ КЛИЕНТОВ
        • СЕТЕВЫЕ ОБЪЕКТЫ
        • НАРУЖНЫЙ ЗАВОД
          • Мэри Робинсон (662-915-5209) (maryj @ olemiss.edu)
        • ТЕЛЕВИЗОРНЫЕ УСЛУГИ
        Обратите внимание: телекоммуникационный центр получил разрешение от Университета Луисвилля на использование своих стандарты связи при разработке стандартов для Университет Миссисипи. Мы искренне ценим их готовность поделиться своими техническими характеристиками.

    Глава 8 — Справочник по телекоммуникациям для транспортных специалистов

    Введение

    Рисунок 8-1: Строительство трассы волоконно-оптического кабеля — Фотография предоставлена ​​Adesta, LLC

    Глава вторая представила термин «среда» для описания физического уровня системы связи, которая используется для передачи информации между двумя или более точками.В этой главе представлены рекомендации, которые следует использовать при обращении со средой во время строительства. За элементы, описанные в этой главе, обычно отвечает генеральный подрядчик, однако для руководителей проектов и консультантов важно хорошо знать процесс строительства. Общие методы проектирования и строительства такие же, как и в отношении практически любого проекта строительных работ. Проекты кабелепроводов и кабелей с прямой прокладкой должны разрабатываться с учетом рекомендаций производителей кабелей и кабелепроводов в отношении радиусов изгиба и значений глубины покрытия.Башни и столбы, поддерживающие радиоантенны, должны быть спроектированы в соответствии с рекомендациями производителя по монтажу и опорам.

    Многие из представленных руководств были разработаны производителями, желающими убедиться, что покупатели довольны их продукцией. Другие руководящие принципы были разработаны на основе наблюдения за типичными ошибками, допускаемыми строительными подрядчиками. Самая важная рекомендация, которую можно дать, — внимательно следить за процессом строительства. Не позволяйте подрядчикам идти «короткими путями».Сделайте инструкции производителя по конструкции и обращению с носителями частью спецификаций проекта. Может быть веская причина не следовать рекомендациям (или спецификации), и подрядчики должны быть обязаны объяснить необходимость отклонения. Большинство запросов на этот тип действий будет в форме повторного выравнивания «пути». Относитесь к запросу так же, как и к любому другому проекту строительства автомагистрали.

    Рисунок 8-2: Строительство трассы волоконно-оптического кабеля — Фотография предоставлена ​​Adesta, LLC

    Физическая конструкция тракта передачи данных должна соответствовать национальным и местным нормам строительного проектирования.Большинство муниципалитетов выдают разрешения на строительство. Многие имеют специальные коды, относящиеся к местоположению кабелепровода или радиомачт.

    Для очень крупных проектов наймите независимую фирму по управлению строительством, которая будет наблюдать за процессом испытаний и строительства. Обучите внутренний персонал наблюдению за небольшими проектами. Требовать от строительных подрядчиков следовать рекомендациям производителя при установке их продукции.

    Большая часть этой главы посвящена уходу за оптоволоконным кабелем и его установке.Медный (витая пара, коаксиальный и антенный кабель) кабель для передачи данных требует аналогичного ухода и тестирования во время установки.

    Обращение и установка оптоволоконного (и медного) кабеля связи

    Большинство систем ITS, Traffic и FMS используют оптоволоконный или медный кабель в качестве основной среды передачи данных. Использование рекомендованных процедур во время установки может сэкономить значительную сумму денег. Большинство проблем с носителями возникает из-за недостаточного ухода во время установки.В этом разделе приведены инструкции по прокладке кабеля связи «вне завода». Каждый производитель кабеля предоставит конкретную информацию, относящуюся к предоставляемому им продукту, по уходу и обращению во время установки.

    Ниже приводится список рекомендаций по обращению с оптоволоконным кабелем связи и его установке. Этим же общим процедурам можно также следовать при установке коаксиального кабеля или кабеля витой пары. Общие процедуры и требования применяются ко всем волоконно-оптическим кабелям связи, независимо от того, проложены они по воздуху на опорах коммуникационных коммуникаций, или в подземных трубопроводах, или в трубопроводах, прикрепленных к конструкции, или во внутренних каналах, размещенных в трубопроводах, или непосредственно в земле.

    • Прием и осмотр кабеля
    • Разгрузка, перемещение и складирование кабеля
    • Кабель испытательный на барабанах
    • Документация и ведение записей
    • Установка кабеля

    Прием и проверка оптоволоконного кабеля

    Сообщите производителю кабеля или представителю службы поддержки дистрибьютора о любых особых требованиях к упаковке или доставке (док-станция для доставки недоступна, звоните перед доставкой и т. Д.). Включите эту информацию в спецификации, чтобы подрядчики знали об этих требованиях. Убедитесь в наличии персонала с испытательным оборудованием. Перед приемкой поставки важно проверить поврежденные (или подозрительные) кабельные барабаны — запросите уведомление за 24 часа.

    Когда прибудет посылка, убедитесь, что типы и количество кабелей соответствуют транспортной накладной. Осмотрите каждую катушку и поддон с материалом на предмет повреждений при разгрузке. Подозрительный кабель следует отложить для более детальной проверки перед подписанием товаросопроводительных документов.Доставщики могут работать в сжатые сроки, но они не платят за кабель!

    Сообщите генеральному подрядчику и производителю / дистрибьютору о поврежденных кабельных барабанах, прежде чем подписывать контракт на поставку кабеля. После телефонного звонка отправьте письменное уведомление по электронной почте или факсу.

    • Получение кабеля не означает его приемку!
    • Дистрибьютор может заставить вас принять кабель, сказав, что вам придется ждать 18 месяцев для нового кабеля.
    • Напомните человеку, оказывающему давление, что ему не заплатят, пока заказ не будет выполнен.
    • Примите 30-дневную отсрочку в обмен на полнофункциональную систему. Задержка обойдется дешевле, чем замена поврежденного кабеля.

    Некоторые дополнительные моменты, которые следует учитывать:

    • Бухты волоконно-оптических кабелей отправляются скрученными кромками, а не штабелями по бокам. Обязательно обратите внимание на ориентацию и состояние катушки при осмотре.
    • Если есть видимые или подозреваемые повреждения кабеля и если принято решение принять груз, отметьте повреждение и номер катушки на ВСЕХ копиях коносамента.
    • Если повреждение слишком велико, чтобы принять груз, сообщите водителю перевозчика, что в доставке отказано из-за повреждения. Немедленно уведомите производителя / дистрибьютора кабеля, отдел обслуживания клиентов, чтобы можно было договориться о поставке для замены.
    • Результаты испытаний кабеля на момент изготовления и загрузки катушки прилагаются к каждой катушке.Сравните их с вашими собственными тестами, используя методы, описанные в разделе тестирования кабеля.

    Кабель для разгрузки, перемещения и хранения

    При разгрузке катушек с кабелем из грузового автомобиля важно соблюдать осторожность. Катушки могут выглядеть как два колеса на оси, но их нельзя скатывать с задней части грузовика. Катушки тяжелые и могут содержать от 5000 до 15000 метров кабеля. Ниже приведены инструкции по разгрузке, перемещению и хранению катушек кабеля связи:

    • Катушки для оптоволоконных кабелей обычно очень тяжелые, поэтому их необходимо загружать и выгружать с помощью крана, специального погрузчика или вилочного погрузчика.
    • Вилочные погрузчики
    • должны поднимать барабан так, чтобы его плоская сторона была обращена к оператору погрузчика.
    • Вытяните вилы под всю катушку.
    • Держите все катушки вертикально на их скрученных краях, никогда не кладите их горизонтально и не штабелируйте. Катушки для оптоволоконных кабелей всегда хранятся на кромке качения
    • Все барабаны отмечены стрелкой, указывающей направление, в котором катушка должна вращаться. Катитесь только в указанном направлении.
    • ЗАПРЕЩАЕТСЯ ронять катушки с задней части грузовика на штабель шин, на землю или любую другую поверхность. Удар может привести к травмам персонала и повреждению кабеля.
    • Катушка имеет маркировку с инструкциями по обращению. Проконсультируйтесь с этими инструкциями, если у вас есть сомнения относительно обращения с катушкой.
    • Чтобы предотвратить повреждение катушки при длительном хранении, храните оптоволоконный кабель таким образом, чтобы защитить катушку от погодных условий.

    Тестирование кабелей

    Производители проверяют кабель на целостность на заводе после того, как он был загружен на катушку.Это ваша уверенность в том, что ни одна из волоконных (или медных) жил, из которых состоит кабель, не имеет обрывов. Результаты публикуются и добавляются к биркам на кабельной катушке и к документации, прилагаемой к каждой кабельной катушке. Не принимайте кабельные катушки без документации по испытаниям. Тестирование оптоволоконного кабеля включает пять этапов, начиная с момента производства:

    1. Заводские испытания кабельной катушки и документация,
    2. Визуальный осмотр на месте доставки на предмет повреждений при транспортировке и возможное испытание катушки,
    3. Тестирование перед установкой, которое проводится, когда кабель доставляется на строительную площадку, но перед его установкой,
    4. Тестирование монтажа, которое проводится после того, как кабель протянут через кабелепровод (или установлен на опорах) и в каждой точке сращивания,
    5. Заключительное приемочное испытание, которое проводится непосредственно перед активацией.

    Почему тестирование так важно и почему так много тестов? Каждый этап тестирования происходит при передаче ответственности.

    • Завод в судоходную компанию
    • Транспортная компания генеральному подрядчику (или DOT)
    • Генподрядчик монтажной (дорожно-строительной) организации
    • Монтажная компания подрядчику по сварке
    • От подрядчика до конечного пользователя

    Каждая организация будет утверждать, что кабель был в хорошем состоянии на момент доставки товара или услуги.Тестирование на каждом этапе гарантирует, что ответственность за ущерб может быть возложена на соответствующую компанию. Значительная часть затрат на создание волоконно-оптической кабельной системы приходится на окончательную установку (протягивание кабеля, сращивание и проверка качества) кабеля. Представьте, что вам нужно заменить 15 000 футов кабеля из-за повреждения, полученного во время протягивания. Знание об ответственности подрядчика по установке сэкономит много времени и сэкономит время.

    Ниже приводится список рекомендаций по тестированию:

    • Испытание катушек оптоволоконных кабелей при доставке не требуется (большинство производителей предлагают это сделать, чтобы убедиться, что не произошло повреждений во время транспортировки), однако тестирование до и после сборки важно для выявления любого вызванного ухудшения характеристик кабеля. во время установки.Тестирование перед установкой обеспечивает базовую производительность.
    • Тестирование перед установкой — обычно оно состоит из теста OTDR (оптического рефлектометра во временной области), выполняемого на длине волны 1550 нм. Все волоконно-оптические кабели перед отправкой должны пройти двунаправленное тестирование рефлектометром, а отчет об испытаниях должен быть прикреплен к катушке. Двунаправленное тестирование важно для проверки результатов и уверенности в том, что не было упущено никаких потенциальных проблем. Помните, что данные могут течь по нити волокна в двух направлениях.Протестируйте, чтобы убедиться, что это так.
    • Тест перед установкой позволит проверить характеристики кабеля и убедиться в отсутствии повреждений при транспортировке. Испытания должны проводиться совместно системным оператором и строительным подрядчиком, чтобы исключить будущие трудности в случае повреждения кабеля во время строительства.
    • Монтажное тестирование — Кабель должен быть протестирован после того, как он был помещен в кабелепровод или на опоры, и перед сращиванием, чтобы убедиться в отсутствии повреждений при установке.Тестирование установки обычно выполняется с помощью рефлектометра.
    • Тестирование стыков выполняется после каждого стыка, чтобы убедиться, что выполнено чистое соединение с низкими потерями. OTDR, локальное обнаружение впрыска и выравнивание профиля можно использовать отдельно или в комбинации для тестирования стыков.
    • После установки — Окончательное приемочное тестирование — Обычный метод тестирования после установки заключается в выполнении сквозного тестирования OTDR в обоих направлениях. Результаты следует сравнить с тестом перед установкой.Настоятельно рекомендуется установить постоянную программу тестирования после включения системы.
    • Важно, чтобы техники, проверяющие оптоволокно, использовали испытательное оборудование той же марки и модели и один и тот же профиль испытаний. Использование различного испытательного оборудования и профилей приведет к путанице и противоречивым результатам испытаний.
    • Убедитесь, что кто-то из ваших сотрудников (или консультант по коммуникациям) может понять результаты теста, чтобы убедиться, что все спецификации соблюдены.

    Рис. 8-3: Волоконно-оптические волокна для сращивания плавлением — Фотография любезно предоставлена ​​Adesta, LLC

    Ведение документации и записей

    «Лучшая защита — это хорошее нападение» — это фраза, которую следует применять при построении кабельной системы связи. Установка оптического волокна включает в себя несколько волокон в кабеле, который может быть очень длинным и иметь множество стыков и соединений. Если кабель поврежден во время установки и не обнаружен в ходе текущих полевых испытаний, затраты на замену могут быть чрезвычайно высокими.Рекомендуется ежедневно вести и поддерживать в актуальном состоянии следующие записи:

    • схематические чертежи — для включения информации «как построено» для записей карт улиц
    • Данные о потерях в сварке
    • Сквозное измерение оптических потерь
    • сквозных трассировок сигнатур OTDR
    • Тесты сквозных измерителей мощности

    Документация необходима для предоставления исторических справок по техническому обслуживанию и аварийному восстановлению.Сохраняя эти данные, системный оператор может быть уверен в том, что сможет быстро отреагировать на ремонт за счет быстрого определения местоположения любой проблемы, которая может возникнуть в кабеле. Сбор данных начинается с доставки оптоволоконного кабеля, продолжается на этапе строительства и в течение всего срока службы системы по мере добавления новых устройств.

    Ниже приводится список данных, которые должны быть собраны для постоянной записи:

    • Расчетные данные получены из технических паспортов кабельной катушки и журналов сварки.
    • Измеренные данные, такие как данные рефлектометра, получены в результате сквозного тестирования кабеля.
    • Общее количество кабеля, протянутого между точками сращивания, включая провисшие петли катушки
    • Размещение и использование тяговых коробок и коробок для сращивания кабелей
    • Точные карты улиц, показывающие расположение оптоволоконного кабеля и всех принадлежностей
    • Точная информация о местонахождении любого ремонта
    • Карты, показывающие, где другие инженерные сети пересекают оптоволоконный кабель или находятся в непосредственной (параллельной) близости от кабеля
    • Запись всех устройств связи, подключенных к оптоволоконному кабелю
    • Если трубопровод (или кабельная траншея) используется совместно — перечислить других пользователей
    • Любая другая информация, которая может потребоваться для поддержки изменений или аварийного ремонта.

    Общие рекомендации по кабелям, установке и проектированию

    Следующие рекомендации представлены для помощи в общем проектировании, строительстве и установке волоконно-оптических кабельных систем. Многие из этих рекомендаций можно также использовать для других типов кабелей связи.

    Размещение кабельной коробки / соединительной коробки

    Рисунок 8-4: Коробка для сращивания волоконно-оптического кабеля — Фотография предоставлена ​​Adesta, LLC

    • Каждый перекресток улицы (шириной до 50 футов) — один (1) блок, расположенный в пределах 10 погонных футов от перекрестка, за исключением транспортных устройств (сигнал, DMS, видеодетектор и т. Д.)) расположен недалеко (в пределах 50 погонных футов) от перехода.
    • Каждая автомагистраль, железная дорога или мостовой переход — два (2) бокса, расположенных (по одному) в конечных точках перехода.
    • Все соединения среднего пролета должны быть помещены в соединительную коробку и закреплены в соответствующем кабельном лотке.
    • Все соединительные коробки, используемые для прокладки антенного кабеля, должны быть установлены на удобной опоре электросети. Если на опоре нет места, то рядом с опорой электросети необходимо установить подходящую заземленную монтажную / тяговую коробку.Весь кабель, выходящий из антенной установки, должен быть проложен в кабелепроводе.
    • Все точки сращивания должны иметь достаточный провис (минимум 50 футов), чтобы можно было в будущем добавить устройства связи, отремонтировать кабель и сращивание или дополнительные участки «ответвления» кабеля. Это будет особенно верно, если кабель расположен в пределах полосы отвода автострады.
    • Все соединительные коробки должны быть должным образом заземлены в соответствии с требованиями NEC. Стандарты EIA / TIA и Bellcor (Telcordia).
    • Монтажные коробки для сращивания антенн следует использовать только для временного ремонта — фактически, многие перевозчики используют их для постоянного ремонта.
    • Соединения среднего пролета кабеля (точки, где встречаются концы кабельных барабанов) должны быть сращены плавлением и помещены в соединительную коробку. Никогда не используйте механические соединения для соединения концов кабельной катушки.

    Инструкции по прокладке и протяжке кабеля

    Растягивающее напряжение:
    • У каждого производителя есть особые инструкции и спецификации относительно величины натяжения, которое можно использовать при протягивании оптоволоконного кабеля. Подрядчик должен соблюдать спецификации производителя кабеля и рекомендуемые процедуры установки.
    • Kellems или зажимы для обжима используются для протягивания волоконно-оптического кабеля. Используйте ручку подходящего размера для протягиваемого кабеля.
    • Если пряжа Aramid® является частью кабельной конструкции; привяжите его к рукоятке, чтобы еще больше распределить тяговое усилие. НИКОГДА НЕ ПРЕВЫШАЙТЕ максимальное тяговое усилие.
    • Чрезмерное тянущее усилие приведет к необратимому удлинению кабеля. Удлинение может привести к выходу оптического волокна из строя из-за разрушения.
    • Важны хорошие методы строительства и надлежащее оборудование для контроля натяжения.
    • При прокладке антенного кабеля разместите достаточно кабельных блоков вдоль трассы, чтобы свести кабель к минимуму. Чрезмерное провисание приведет к увеличению натяжения.
    • При вытягивании не позволяйте тросу скользить по фланцу катушки, так как это может поцарапать или порвать оболочку.
    • Хвостовая нагрузка — это натяжение троса, вызванное массой троса на катушке и тормозами катушки. Нагрузку на хвост можно свести к минимуму, используя минимальное торможение или его полное отсутствие при снятии кабеля с катушки — иногда предпочтительнее отсутствие торможения.
    • Динамометры необходимо использовать для измерения динамического натяжения троса.
    • Отрывные вертлюги следует использовать вместе с динамометрами, чтобы гарантировать, что максимальное растягивающее усилие не будет превышено.
    Радиус изгиба кабеля:
    • При прокладке кабеля кабели часто проложены вокруг углов. НИКОГДА НЕ ПРЕВЫШАЙТЕ минимальный радиус изгиба. Перегиб кабеля может деформироваться и повредить волокно внутри.
    • Радиус изгиба волоконно-оптического кабеля указан в загруженном и ненагруженном состоянии.
    • Загружен означает, что трос находится под натяжением и одновременно изгибается.
    • Без нагрузки означает, что трос не натянут или имеет остаточное натяжение около 25% от его максимального натяжения при растяжении. Радиус изгиба без нагрузки — это также радиус, разрешенный для хранения.
    • Не превышайте минимальный радиус изгиба или максимальное растягивающее усилие.
    • Соблюдайте все инструкции по натяжению и минимальному радиусу изгиба, а также спецификации, выданные производителем кабеля.
    • В общем, планируйте кабельную трассу так, чтобы исключить как можно больше изгибов и изгибов. Кривые и изгибы усиливают ослабление оптоволоконного сигнала.
    Руководящие принципы стратегии вытягивания:
    • Волоконно-оптические кабели могут быть заказаны по длине на одной кабельной катушке и могут быть проложены за один непрерывный участок.Однако даже типичная установка на 3-5 миль / 5-8,0 км создает проблемы при установке из-за накопления растягивающего напряжения на таком длинном маршруте. Это натяжение можно уменьшить, используя промежуточные вспомогательные устройства, такие как серия механических лебедок или приводов шпилей, подключенных к главному контроллеру. Однако, если эти устройства недоступны, для прокладки длинных волоконно-оптических кабелей необходимо использовать протяжку кабеля средней точки.
    • Кабель проложен от средней до конечных точек.
    • Убедитесь, что все кабелепроводы свободны от препятствий. Используйте смазку на водной основе, чтобы уменьшить коррозию внешней оболочки.
    • Возможно, потребуется ремонт существующего кабелепровода — внимательно осмотрите.
    • При прокладке антенного кабеля убедитесь, что на пути нет ветвей деревьев.

    Общие инструкции по прокладке кабелей

    Кабель обычно устанавливается одним из трех способов: по воздуху, прямо в землю или в кабелепроводе.В этом разделе приведены некоторые общие рекомендации по использованию этих методов построения. Методы перечислены в порядке затрат на создание. Антенна обычно считается самой низкой стоимостью, а размещение кабелепровода — самой высокой стоимостью.

    Воздушное строительство

    Воздушный кабель обычно протягивается от полюса к полюсу или от здания к полюсу. Доступны два типа кабеля: самонесущий или стяжной. Самонесущий кабель спроектирован либо с усиленным центральным силовым элементом, либо в конфигурации в виде восьмерки, который имеет внешний силовой элемент, который может быть зажат.Перекрепленный кабель аналогичен кабелю, который может быть проложен прямо под землей, и для него требуется «опорный провод связи», к которому крепится кабель.

    При использовании антенного кабеля инженер должен обеспечить достаточное количество опор на трассе, чтобы свести к минимуму эффект провисания кабеля. Это вызвано внешними силами, такими как ветер, лед и резкие перепады температуры, которые увеличивают вес кабеля. Производители предоставляют спецификации, помогающие при проектировании и планировании кабельной трассы.

    FHWA выпустила «Руководство по проектированию установки оптоволокна на полосе отвода автострады», публикация № FHWA-OP-02-069.Обратитесь к этому документу для получения дополнительной информации и рекомендаций.

    Вот несколько общих рекомендаций:

    • Не рекомендуется использовать плотный буферный кабель для установки на воздухе
    • Используйте кабель с защитной оболочкой от УФ-излучения для минимизации воздействия солнечных лучей.
    • Используйте металлический армированный кабель, чтобы свести к минимуму ущерб от белок и птиц.
    • Всегда следуйте рекомендациям производителя при прокладке самонесущего кабеля.При отклонении от рекомендаций обратитесь к производителю за дополнительной информацией.
    • Обеспечьте хранение достаточного количества провисающих петель, чтобы учесть проблемы, связанные с обрывами кабелей и повреждениями опор в суровых погодных условиях и дорожно-транспортных происшествиях.

    Таблица 8-1 взята из брошюры Corning Cable по самонесущему оптоволоконному кабелю. Пожалуйста, обратитесь к документации производителя кабеля за рекомендациями по установке в тяжелых погодных условиях нагрузки, таких как сильный ветер или сильное скопление льда и снега.

    Таблица 8-1: Пример рекомендуемой производителем длины пролета для отрезков антенного кабеля

    Тяжелая

    Средний

    Легкая

    Количество волокон м футов м футов кв.м. футов
    2-36 504 1655 733 2405 844 2770
    37 — 72 427 1400 622 2040 721 2365
    73–96 496 1540 671 2200 751 2465
    97–144 500 1640 553 1815 553 1815
    145 — 216 335 1100 450 1475 494 1620

    Обратите внимание, что по мере увеличения количества прядей волокна, содержащихся в кабеле, расстояние между опорами электросети уменьшается.То же самое и с факторами нагрузки.

    Строительство антенного кабеля с использованием существующих опор электроснабжения требует разрешения на доступ от владельца опоры. В большинстве случаев владельцем является местная электроэнергетическая компания, но некоторые опоры принадлежат телефонным компаниям. Столбы инженерных сетей имеют идентификационные бирки.

    Рисунок 8-5: Типовой телефонный столб

    Линии электропитания всегда располагаются наверху опоры. Телефонные операторы размещаются на следующем более низком уровне, на расстоянии около 10 футов по вертикали от электрических линий.Другие пользователи расположены над телефонными линиями, но на расстоянии не менее 10 футов от электросети. Самый нижний ряд линий должен располагаться на высоте не менее 15 футов над уровнем земли. Если места для размещения всех допустимых пользователей недостаточно, необходимо увеличить высоту столба. Последний пользователь несет ответственность за оплату установки удлинителя (или более высокой стойки) и перемещения всех пользователей на их подходящие места. Использование существующих опор для электроснабжения может быть очень дорогостоящим.

    Строительство прямого захоронения

    Кабель можно закапывать прямо в почву, используя один из двух основных методов строительства: строительство открытой траншеи или кабельный плуг. В обоих случаях следует использовать кабель, рассчитанный на прямое захоронение. Эти кабели имеют металлическую бронированную оболочку, чтобы предотвратить повреждение грызунами, которые могут попытаться прогрызть кабель. Метод прямого захоронения особенно полезен в сельской и загородной местности. Немощеный участок сельской дороги или полосы отвода от шоссе является хорошим кандидатом для этого метода строительства.Маршрут необходимо тщательно спланировать, избегая заглубленных других коммуникаций (вода, электричество, телефон, газ и т. Д.) И соблюдая экологические требования.

    При использовании метода строительства открытой траншеи экскаватор с обратной лопатой используется для рытья траншеи глубиной 36 дюймов. Траншея засыпается соответствующим материалом, чтобы предотвратить изгиб кабеля из-за осадки. Затем траншея заполняется до уровня 24 дюймов. Затем в траншею укладывают желтую предупреждающую ленту до завершения процесса заполнения до уровня местности.Глубина 36 дюймов — средняя. Кабель всегда следует прокладывать ниже линии замерзания. Фактическая глубина кабеля может варьироваться в зависимости от пересечения дорог или пересечения дренажных канав (дренажных линий). Цель состоит в том, чтобы уберечь кабель от повреждений.

    Во втором методе строительства закапывания используется плуг для вскрытия земли, прокладки кабеля и последующего укрытия. Это экономичный и эффективный способ строительства. Однако предупреждающая лента не установлена.

    Использование этих методов не исключает необходимости учитывать размещение провисшего кабеля и проемы для доступа.Всегда будет необходимость добавлять в систему устройства связи и узлы доступа.

    Прямой подземный кабель всегда обозначается на уровне дороги оранжевыми маркерами. На столбах есть информация о том, что кабель связи проложен ниже, а также контактная информация на случай повреждения кабеля. Маркеры следует размещать примерно через каждые 1000 футов, а также по обе стороны проезжей части, проезжей части и моста.

    Вариантом метода прокладки кабеля с прямой прокладкой является прямая прокладка гибкого кабелепровода.Если планы предусматривают установку дополнительных оптоволоконных кабелей (по тому же маршруту) в течение нескольких лет, заглубление гибкого трубчатого канала с первоначальным кабелем обеспечивает значительную экономию по сравнению с повторным открытием траншеи. «Уровень 3» (оператор связи) использовал этот метод строительства, чтобы обеспечить дополнительные ресурсы на будущее. Когда «Уровню 3» необходимо установить дополнительный оптоволоконный кабель на своем пути, можно использовать гибкую трубку для минимизации затрат на строительство. Этот метод также снижает загруженность дорог из-за строительства.

    Строительство кабелепровода

    Прокладка кабеля в кабелепроводе — самое дорогое решение при прокладке волоконно-оптической кабельной трассы. Начало с нуля требует значительного объема планирования, особенно в городских районах, где используется большая часть трубопроводов. Все коммуникации на (или рядом) предполагаемой трассе строительства должны быть расположены и промаркированы. Путь может быть изменен, чтобы избежать использования некоторых инженерных сетей, или разработано предложение по временному прерыванию обслуживания и последующему ремонту поврежденных инженерных сетей.Необходимо решить экологические проблемы. Если предлагается строительство существующих улиц или дорог, необходимо учитывать затраты на ремонт и восстановление. Необходимо обеспечить обслуживание и защиту автомобильного и пешеходного движения.

    Конструкция кабелепровода должна соответствовать требованиям к радиусу изгиба коммуникационного кабеля. Внутренний диаметр кабелепровода должен быть как минимум на 25% больше внешнего диаметра кабеля. Это помогает предотвратить волочение кабеля при протягивании через кабелепровод.

    Кабель, проложенный в кабелепроводе, должен быть рассчитан на погружение в воду. Все подземные трубопроводы в конечном итоге содержат немного воды. Кабели, предназначенные для этой цели, имеют герметик, предотвращающий проникновение воды в оптоволоконную (или медную) среду передачи.

    Если канал проложен на глубине более трех футов, может потребоваться вырыть траншею достаточно широкой, чтобы оставить место для строительного персонала. При рытье траншей на глубине более шести футов потребуются «укрепляющие» стены (конкретные требования см. В местных строительных нормах) для предотвращения обрушения и травм строительного персонала.

    Большая часть трубопровода, используемого для проектов телекоммуникационных кабелей, — это полиэтилен высокой плотности (HDPE). ASTM разработало рекомендуемый стандарт ASTM F2160 «Стандартные технические условия на трубопровод из полиэтилена высокой плотности (HDPE) с твердыми стенками, основанный на контролируемом внешнем диаметре (OD)». Этот стандарт был разработан, чтобы гарантировать, что трубы разных производителей могут использоваться с гарантией того, что внутренний и внешний диаметры трубы трубы и толщина стенки трубы будут совпадать.

    Некоторые DOT могут потребовать использования стальных трубопроводов для мостовых переходов или других типов строительства. Используя соответствующие муфты, можно смешивать сталь и полиэтилен высокой плотности. HDPE легче по весу и с ним легче обращаться, чем со сталью, однако при определенных условиях нагрузки он может быть не таким жестким.

    Строительство беспроводных систем

    Рисунок 8-6: Установка беспроводной системы — Фотография предоставлена ​​GDI Systems, LLC

    Беспроводные носители используются для поддержки каналов связи между устройствами и TCC.Это часто рассматривается как недорогая альтернатива прокладке кабеля связи. Многие ведомства используют радиосвязь с расширенным спектром в диапазоне 900 МГц и 2,4 ГГц.

    Этот раздел будет посвящен установке радиоантенн и линии передачи для радиосистем «прямой видимости» (также называемых микроволновыми). Это системы, обычно используемые для управления дорожным движением и автомагистралей.

    Spread Spectrum Radio, DSRC и появляющиеся системы 802.16 Wi-Max или WLAN требуют проектирования в зоне прямой видимости.Проектирование и строительство башен и столбов выполняется в соответствии со стандартными инженерными методами и местными нормативами. Это также справедливо для антенных несущих конструкций, установленных в зданиях.

    Планирование беспроводных систем

    Системное планирование имеет решающее значение для успешной установки, работы и надлежащей работы любой системы связи, беспроводные системы не являются исключением, и это особенно верно для беспроводной связи в пределах прямой видимости (микроволновой). Если предлагаемая вами микроволновая линия не будет работать на очень длинном пути, вы сможете подтвердить, существует ли видимая линия прямой видимости между двумя предлагаемыми антенными площадками.Это только первый шаг, и он часто выполняется с помощью комбинации стробоскопов, зеркал (которые отражают солнце), биноклей и зрительных труб. Возможность видеть одно место с другого не гарантирует, что видимый путь подходит для микроволнового сигнала, но, по крайней мере, вы, кто знает, что возможность такого пути существует.

    «Прямая видимость» — это термин, используемый при проектировании радиосистем для описания состояния, при котором антенны радиоустройств могут фактически видеть друг друга.Для высокочастотных радиоприемников, таких как те, которые используются в радио с расширенным спектром, требуется прямая видимость между антеннами.

    Во многих случаях могут возникнуть препятствия, которые необходимо преодолеть, такие как здания, деревья, небольшие холмы и эстакады, и может быть невозможно подтвердить наличие прямой видимости без дополнительной помощи. Имейте в виду, что даже «идеально чистый» визуальный путь на самом деле может не быть таковым. Например, небольшие ветки лиственных деревьев, бесплодные зимой, могут быть не видны до весны или лета, когда появится рост.Даже каркас новостройки может быть не виден, пока не поднимутся борта! Обеспечение прямой видимости для систем светофоров должно быть легко выполнимым из-за небольших расстояний (несколько кварталов).

    При установлении прямой видимости чрезвычайно важно планировать будущее. В городских районах строительство новых зданий может привести к полному перекрытию проезжей части. В районах, где строительство не ожидается, быстрый рост деревьев или листвы может со временем серьезно повлиять на путь.В то время как ряд программных продуктов доступен для помощи в работе с маршрутом, сочетание топографического картирования пути с последующим обходом или проездом по маршруту часто является отличным способом начать процесс подтверждения прямой видимости.

    Предполагая, что может быть установлен соответствующий путь прямой видимости от радиостанции к радиостанции, как осуществимость, так и жизнеспособность двухточечной микроволновой радиолинии будет зависеть от коэффициентов усиления, потерь и чувствительности приемника, соответствующих системе. .Коэффициенты усиления связаны с выходной мощностью передатчика радио и коэффициентами усиления как передающей, так и приемной антенн. Потери связаны с прокладкой кабелей между радиостанциями и их соответствующими антеннами, а также с расстоянием между антеннами. Другие потери также могут возникать, если путь частично заблокирован или если отражения на пути нейтрализуют часть нормального принимаемого сигнала. Производители указывают соответствующую выходную мощность и коэффициент усиления РЧ для каждого из своих продуктов.

    Радиопередатчики описываются с точки зрения выходной мощности, выраженной в ваттах.Выходная мощность также может быть выражена в децибелах усиления (дБ). Радиоприемники оцениваются по чувствительности (способность принимать минимальный сигнал). Рейтинг указан в милливаттах (мВт) или децибелах усиления (дБ). Антенный кабель рассчитывается с точки зрения потерь сигнала на фут и выражается в дБ потерь на фут. Антенна рассчитана на коэффициент усиления (дБ). Существует ряд программ, которые вычисляют потери на трассе по частоте и используют технические характеристики системного оборудования, чтобы помочь определить общую осуществимость системы.

    Одним из первых факторов, которые необходимо учитывать для любого микроволнового тракта, является фактическое расстояние от антенны до антенны. Чем дальше должен пройти микроволновый сигнал, тем больше потеря сигнала. Эта форма затухания называется потерями в свободном пространстве (FSL). Предполагая, что на пути нет препятствий, при расчетах FSL необходимо учитывать только две переменные:

    • Частота микроволнового сигнала — численно более высокие частоты требуют большей мощности для покрытия заданного расстояния.
    • Фактическое расстояние пути — чем больше расстояние, тем больше потеря сигнала.

    Сигнал, передаваемый на частоте 6 ГГц, будет иметь большую доступную мощность, чем сигнал, передаваемый на частоте 11 ГГц. Например, микроволновая система на частоте 6 ГГц может рассчитывать на покрытие около 25 миль между точками связи. Та же система, использующая частоту 11 ГГц, покрывает только около 10 миль.

    Когда радиочастотная энергия передается от параболической антенны, энергия распространяется наружу, как луч фонарика. На этот микроволновый луч может влиять местность между антеннами, а также объекты на пути или вдоль него.Когда центральная линия луча от одной антенны к другой антенне просто задевает препятствие на пути, некоторый уровень потери сигнала возникает из-за дифракции. Величина потери сигнала может сильно варьироваться в зависимости от физических характеристик и расстояния объекта от антенны.

    СВЧ-луч также может отражаться от воды или относительно гладкой местности, почти так же, как световой луч может отражаться от зеркала. Опять же, поскольку длина волны микроволнового луча намного больше, чем длина волны видимого светового луча, критерии определения «гладкой местности» между ними сильно различаются.Хотя луч света может плохо отражаться от асфальтовой дороги, грязного поля, рекламного щита или стены здания, для микроволнового луча все они могут быть сильно отражающими поверхностями. Даже пологая местность может оказаться хорошим отражателем.

    СВЧ-луч, достигающий антенны, может эффективно подавляться его собственным отражением «на середине пути», вызывая огромные потери сигнала. На длинные микроволновые пути также может влиять атмосферная рефракция, являющаяся результатом изменений диэлектрической проницаемости атмосферы.

    Для относительно коротких микроволновых трактов 2,4 ГГц только точки отражения и препятствия обычно вызывают серьезную озабоченность. Эффекты атмосферы и кривизны Земли обычно не учитываются, поэтому проектирование этих путей довольно несложно. Однако для длинных или необычных путей необходимо учитывать все аспекты проектирования путей.

    Проблемы с помехами — СВЧ-радиосистемы с расширенным спектром являются одними из наиболее устойчивых к помехам сетей связи, используемых сегодня.Сигналы с расширенным спектром очень трудно обнаружить и по своей природе обладают высокой устойчивостью к помехам и помехам. По мере того, как передается все больше и больше сигналов, «уровень шума» в полосе соответственно увеличивается. Как только шум достигает определенного уровня, связь в полосе частот фактически прекращается.

    В США полоса 2,4 ГГц не требует лицензии, поэтому очень сложно узнать, работает ли другая радиостанция с расширенным спектром таким образом, который может создавать помехи для вашего собственного канала.Хотя эти каналы обычно способны распространять узкополосные помехи, другие сигналы с расширенным спектром в диапазоне 2,4 ГГц могут создавать помехи, если они имеют надлежащую частоту и амплитуду. Крайне сложно предсказать влияние мешающего сигнала, если не известна конкретная информация о источнике помех. Как правило, другие сигналы с расширенным спектром в диапазоне 2,4 ГГц имеют тенденцию повышать уровень шума в диапазоне. По этой причине, даже при работе с очень короткими трассами, не подверженными каким-либо условиям замирания, для трассы всегда следует поддерживать запас на замирание 15 дБ или больше.

    Несколько слов об антеннах

    Все радиочастотные системы имеют антенну (или несколько антенн в решетке). Транспондер, используемый в транспортном средстве для взимания платы, имеет антенну. Тот факт, что его нельзя увидеть, не означает, что его нет. Антенна встроена в комплект. Сравнение стоимости всех элементов, составляющих радиосистему, покажет, что антенна является наиболее дешевым элементом. Однако большинство проблем, которые могут возникнуть в радиосистеме, могут быть связаны либо с неправильной установкой, либо с неправильным выбором антенны.Следуйте приведенным ниже рекомендациям для правильной установки.

    Рисунок 8-7: Пример диаграммы покрытия антенны — изделия для специалистов по антеннам

    Все антенны имеют схожие характеристики. Они имеют вертикальную и горизонтальную полярность. Манипулирование этими характеристиками создает определенную диаграмму покрытия антенны. Некоторые антенны предназначены для обеспечения круговой диаграммы направленности, называемой всенаправленной. Другие имеют эллиптический узор, называемый однонаправленным.Производители антенн обычно предоставляют диаграмму направленности в горизонтальной плоскости как часть своей документации по продукции. При необходимости инженер может запросить копию вертикального рисунка. Отображение диаграммы направленности антенны предназначено для радиосистемы с расширенным спектром 2,4 ГГц компании Antenna Specialists, Inc. Антенна проецирует два сильно направленных лепестка. При настройке радиосистемы очень важно, чтобы установщики согласовали лепестки шаблона с дизайном системы. Если направление лепестков отклонено всего на несколько градусов, это может привести к снижению производительности системы.

    Рекомендации по обращению и установке беспроводной антенны и кабеля передачи

    Кабель передачи

    RF требует такой же осторожности, как и оптоволоконный кабель связи. Это важно. Для предотвращения помех другим радиосистемам на вышке кабель передачи имеет внутренний экран из меди или медной фольги. Если этот экран сломан, ваша система может создавать помехи другим системам на объекте. Кроме того, если экран треснул, ваша система подвергнется помехам.В некоторых кабелях для радиопередачи используется полая медная трубка, которая действует как «волновод». Если полая трубка будет повреждена, ваша система может работать неправильно. Применяются следующие правила:

    • Все кабели должны быть проверены и протестированы при получении.
    • Все результаты испытаний следует сравнить с заводскими испытаниями перед отправкой.
    • Проверьте номенклатуру кабеля, чтобы убедиться, что вы получили правильный продукт.
    • Сообщите поставщику (или производителю) обо всех несоответствиях как можно быстрее.
    • При установке следуйте рекомендациям производителя.
    • Закройте все открытые концы кабеля, чтобы убедиться, что влага не проникает в кабельную сборку.

    Для монтажа кабеля на опоре или вышке требуется использование квалифицированного персонала, испытательного оборудования и осторожности во избежание повреждения линии передачи:

    • Используйте подъемный трос, который выдерживает общий вес кабеля — см. Спецификации производителя
    • Используйте шкивы как вверху, так и внизу стойки (или башни) для направления подъемного троса.
    • Поддержите барабан с кабелем на оси, чтобы кабель можно было свободно вынуть из барабана. Попросите члена экипажа контролировать вращение барабана.
    • Короткие отрезки кабеля, скрученные и связанные. Перед подъемом размотайте кабель, лежащий на земле, от столба.
    • Подняв кабель до вершины столба, прикрепите его к опорной конструкции сверху вниз.
    • Ни в коем случае не прикрепляйте кабель к электрическому (или осветительному) кабелепроводу.
    • Верх и низ кабеля, прикрепленного к опоре, должны быть электрически заземлены на опору с помощью комплекта заземления.
    • Входное соединение антенны не может использоваться в качестве заземления кабеля на верхней части мачты.
    • Проверьте все разъемы, чтобы убедиться, что они не «пропускают» ВЧ-мощность.

    Заключение

    Информация, представленная в этой главе, должна быть рассмотрена менеджерами проекта, ответственными за проектирование и внедрение сетей связи за пределами завода.Строительство инфраструктуры связи стоит дорого — не увеличивайте стоимость, позволяя подрядчикам сокращать путь. Требовать соблюдения инструкций производителя по установке.

    Бывают случаи, когда рекомендации необходимо изменить. Убедитесь, что вы понимаете возможные проблемы и требуете от подрядчиков письменного объяснения записи.

    Ресурсов:

    Служба сельских коммунальных услуг (RUS) является подразделением Министерства сельского хозяйства США.RUS оказывает помощь сельским телефонным компаниям посредством публикации стандартов на строительство и оборудование. Эти публикации основаны на существующей практике телекоммуникационной отрасли и доступны для широкой публики через Интернет. Существует список продуктов, принимаемых для получения кредитов и грантов RUS. Это не означает, что другие продукты не будут соответствовать требованиям конкретного проекта.

    http://www.usda.gov/rus/telecom/publications/pdf_files/1755-4-2004.pdf

    http://www.usda.gov/rus/telecom/publications/bulletins.htm

    .
